| عنصر | المحتوى |
|---|---|
| Customer | باوتي جروب كو. لتد |
| Country | الصين |
| Industry | تصنيع صفائح مركبة |
| التطبيق | معالجة حرارية لصفائح التيتانيوم وسبيكة النيكل |
| Equipment | آلة تسوية الألواح بـ11 لفة |
| نطاق التسوية | 6-30 مم × 1000-3200 مم |
| الحد الأقصى لعرض اللوحة | 3200 مم |
| الطول الأقصى للصفيحة | 14000 مم |
| قوة الإنتاجية للمواد | ≤750 ميغاباسكال |
| أسطوانات العمل | 11 أسطوانة - 5 علوية / 6 سفلية |
| دفع أسطوانات العمل | جميع الأسطوانات الـ11 مدفوعة |
| وزن الجهاز | تقريبًا 300 طن |
مجموعة باوتي هي إحدى الشركات الرائدة في الصين المتخصصة في البحث والتطوير وتصنيع منتجات التيتانيوم والسبيكات التيتانية.
بالنسبة للصفائح السبيكية عالية الأداء، المعالجة الحرارية هي جزء مهم من عملية التصنيع. التليين، معالجة حرارية حل، والتبريد يمكن أن يدخل تشوهًا في الصفيحة، مما يجعل التنعيم اللاحق ضروريًا.
لخط إنتاج المعالجة الحرارية لمجموعة باوتي، قامت EZHONG بتوريد آلة تسوية لوحات بـ11 لفة ومعدات مساعدة مرتبطة، مصممة للوحات بسمك 6-30 مم، عرض 1,000-3,200 مم وطول يصل إلى 14,000 مم، بقوة انسيابية تصل إلى 750 ميجا باسكال.
بالنسبة لهذا المشروع، طلب العميل حلًا قادرًا على توفير:
قامت EZHONG بتوريد آلة تسوية لوحات بـ11 لفة مع أنظمة مساعدة للتغذية والمحاذاة والنقل والمكونات الهيدروليكية والكهربائية لخط إنتاج المعالجة الحرارية لمجموعة باوتي.
| عنصر | المواصفات |
|---|---|
| Equipment | آلة مستوية للألواح بـ11 أسطوانة |
| مواصفات التنعيم | 6-30×3,200 مم |
| السمك الأقصى للصفيحة | 30 مم |
| الحد الأدنى للسمك | 6 مم |
| أقصى عرض لوح مكتمل | 3200 مم |
| الطول الأقصى للصفيحة | 14000 مم |
| قوة الإنتاجية للمواد | ≤750 ميغاباسكال |
| المواد المناسبة | النيكل والسبائك النيكلية / التيتانيوم والسبائك التيتانية |
| درجة حرارة التنعيم | درجة حرارة الغرفة / متقطع 500-980°C |
| دقة التنعيم | ≤3 مم/م |
| قطر الأسطوانة العاملة | Ø220 مم |
| مسافة الأسطوانة العاملة | 230 مم |
| أسطوانات العمل | 11 |
| دفع الأسطوانة العاملة | جميع الأسطوانات الـ11 مدفوعة |
| مادة الأسطوانة العاملة | 60CrMoV |
| صلابة سطح الأسطوانة العاملة | HRC58-65 |
| طول اللفة العاملة الفعال | ≥3,300 مم |
| مواد لفة النسخ الاحتياطي | 42CrMo |
| صلابة سطح لفة النسخ الاحتياطي | HRC46-54 |
| هيكل الإطار | إطار عالي القوة مسبق التوتر |
| سرعة المستوى | 3-12 م/دقيقة، تردد متغير |
| نظام التحكم الرئيسي | سيمنز S7-1500 PLC |
| واجهة المستخدم البشري (HMI) | سيمنز وين سي سي |
| أبعاد الآلة | تقريبًا 9.76 × 3.86 × 6.51 م |
| القدرة المثبتة | تقريبًا 400 كيلوواط |
| الوزن الإجمالي | تقريبًا 300 طن |
تتبنى الآلة تكوين 11 لفة يشمل 5 لفات علوية و6 لفات سفلية. يوفر التخطيط النسبي الكثيف للأسطوانات نقاط متعددة للتحكم في التشوه عبر اللوح، مدعومًا بتصحيح مستقر للتشوه المتبقي في الألواح الأساسية الواسعة.
على عكس تكوينات الأسطوانات السلبية، يتم تشغيل جميع 11 أسطوانة عمل بشكل نشط. يستخدم النقل الرئيسي محركين متغيري التردد المتناوبين، وصندوق توزيع التروس المتصلب ومحاور موحدة لتشغيل أسطوانات العمل.
يتكون الإطار من قواعد الآلة، والأعمدة، والأغطية، والأعمدة المشدودة بشكل مسبق، مكونًا هيكلًا مغلقًا. يتم استخدام أربعة أعمدة مشدودة مسبقًا لتحسين قوة وصلابة الإطار الكلي. الحد الأقصى للانكماش المرن تحت الحمل: ≤0.24 مم.
تراقب حساسات الإزاحة عالية الدقة موضع لفة العمل، بدقة عرض ±0.05 مم. يقوم PLC بالتحكم في حلقة مغلقة لفجوة الأسطوانة لتحقيق موضعة دقيقة ومعايرة صفرية.
تستخدم اللفات الاحتياطية العلوية مثبتة قابلية الضبط بالوسادات، مما يسمح للمشغل بتعويض انحراف لفة العمل وتحسين تسوية الألواح ذات التشوه المتقاطع غير المتكافئ عبر عرض اللوح.
لخط إنتاج يعمل ثلاث ورديات يومياً، يُجهز الماكينة بنظام تغيير الرولات السريع الهيدروليكي. يمكن سحب مجموعة الرول السفلى من إطار الماكينة هيدروليكياً للاستبدال السريع.

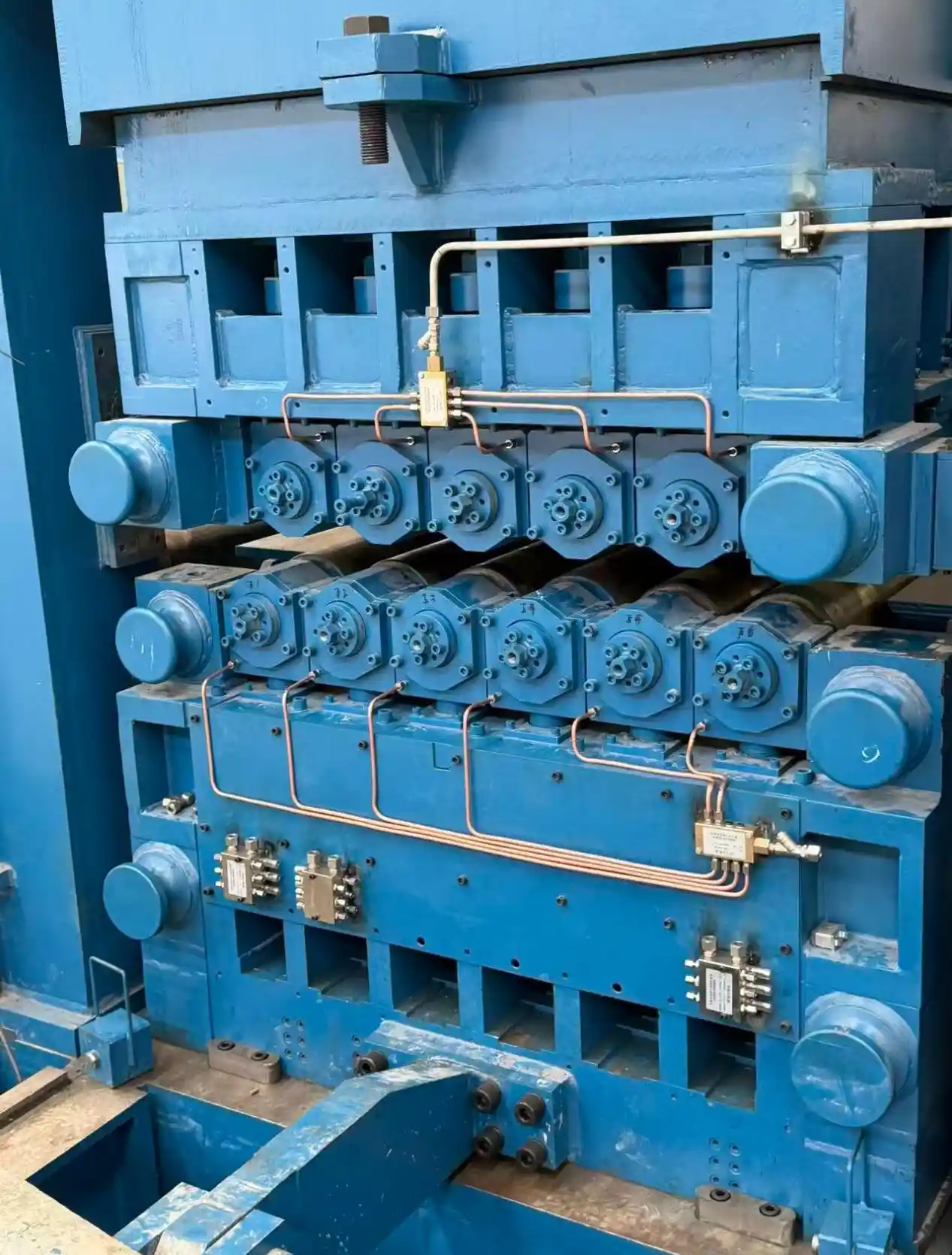

عرض الرولات على الموقع

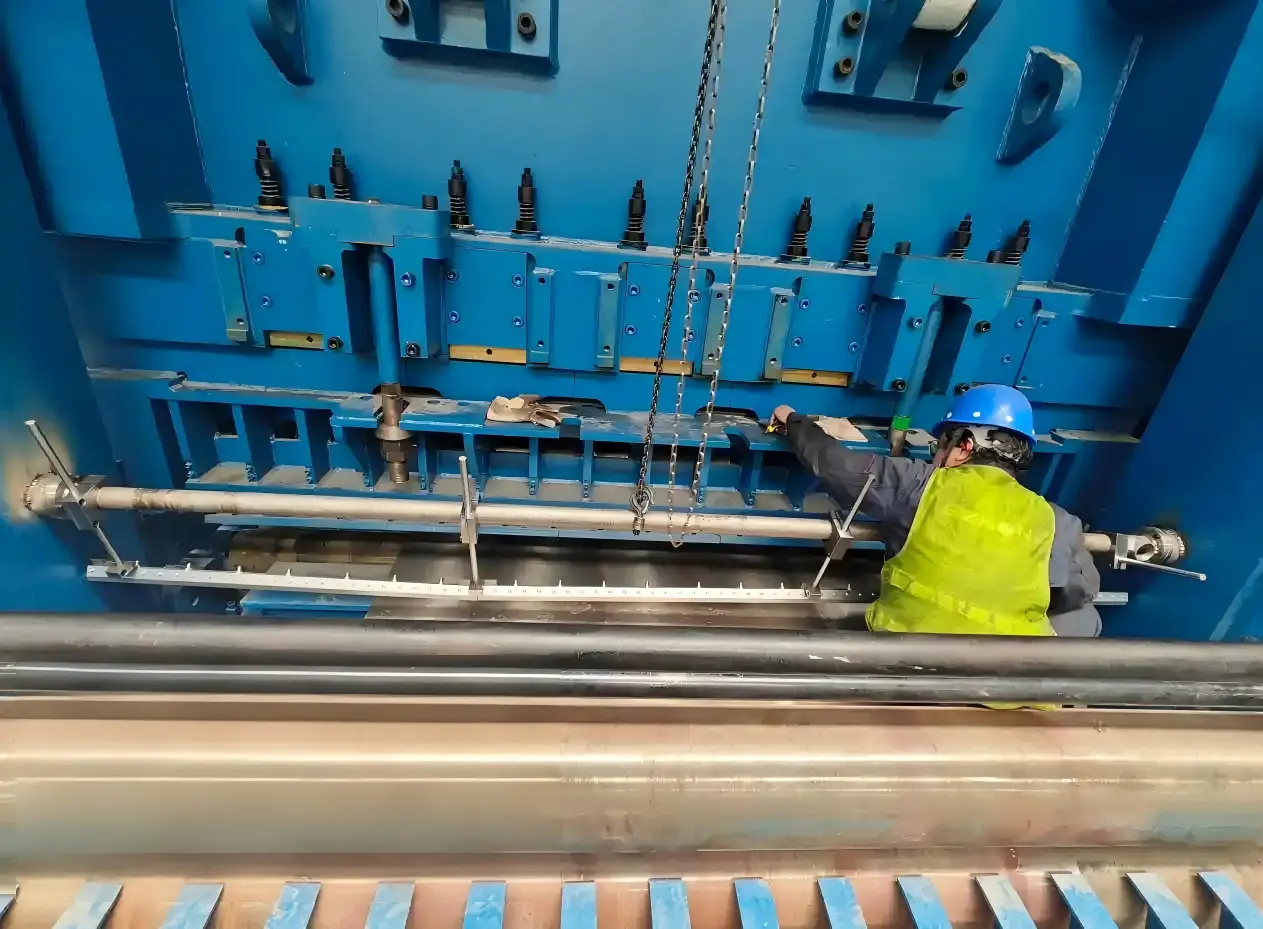

ضبط التشغيل

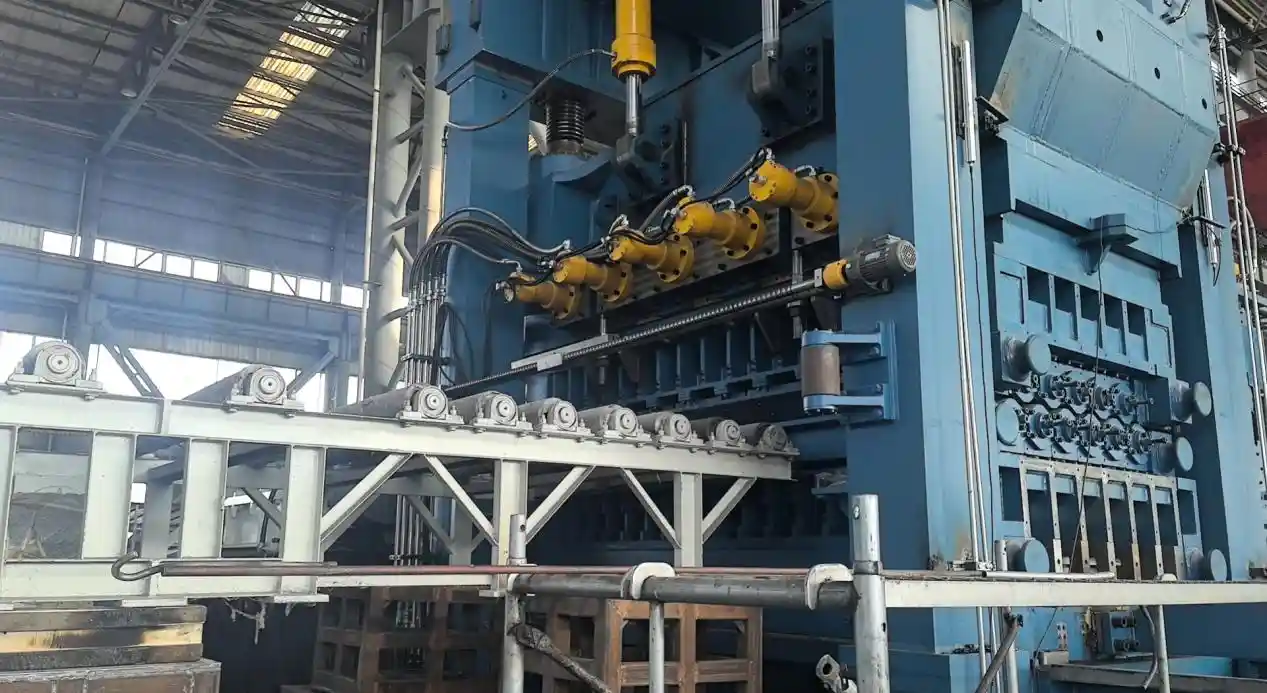

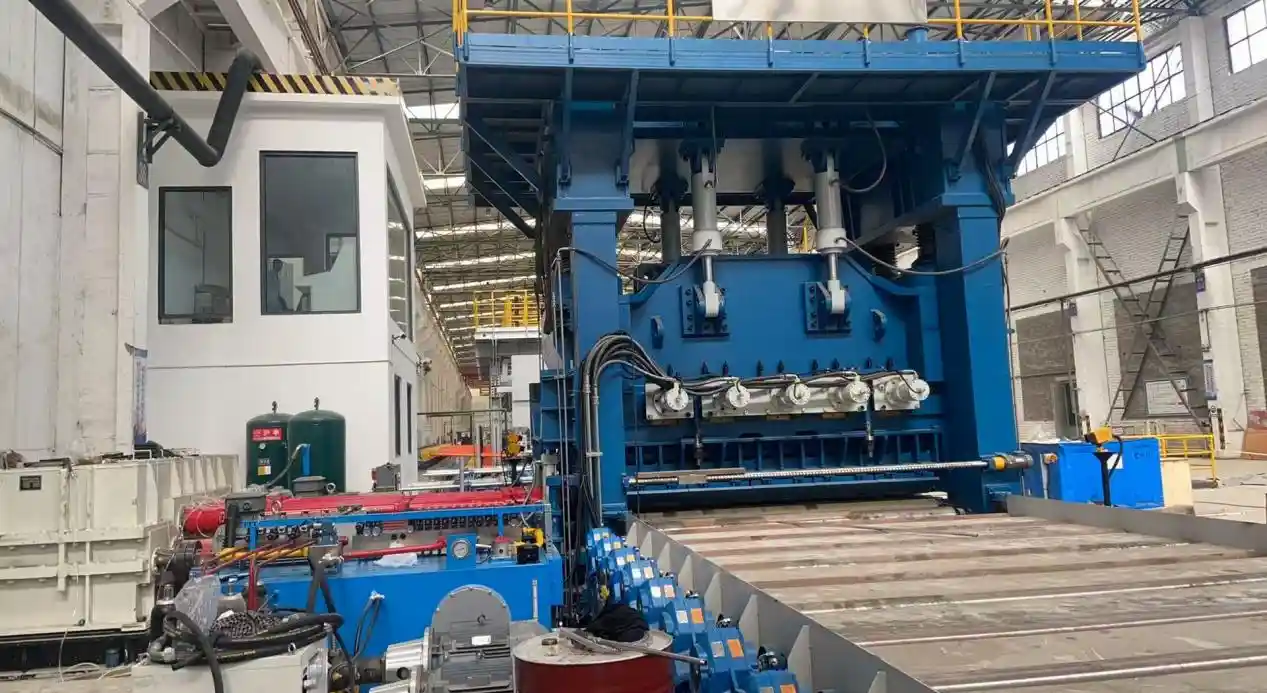

نظرة عامة على الآلة في الموقع
تخطيط الموقع للعميل

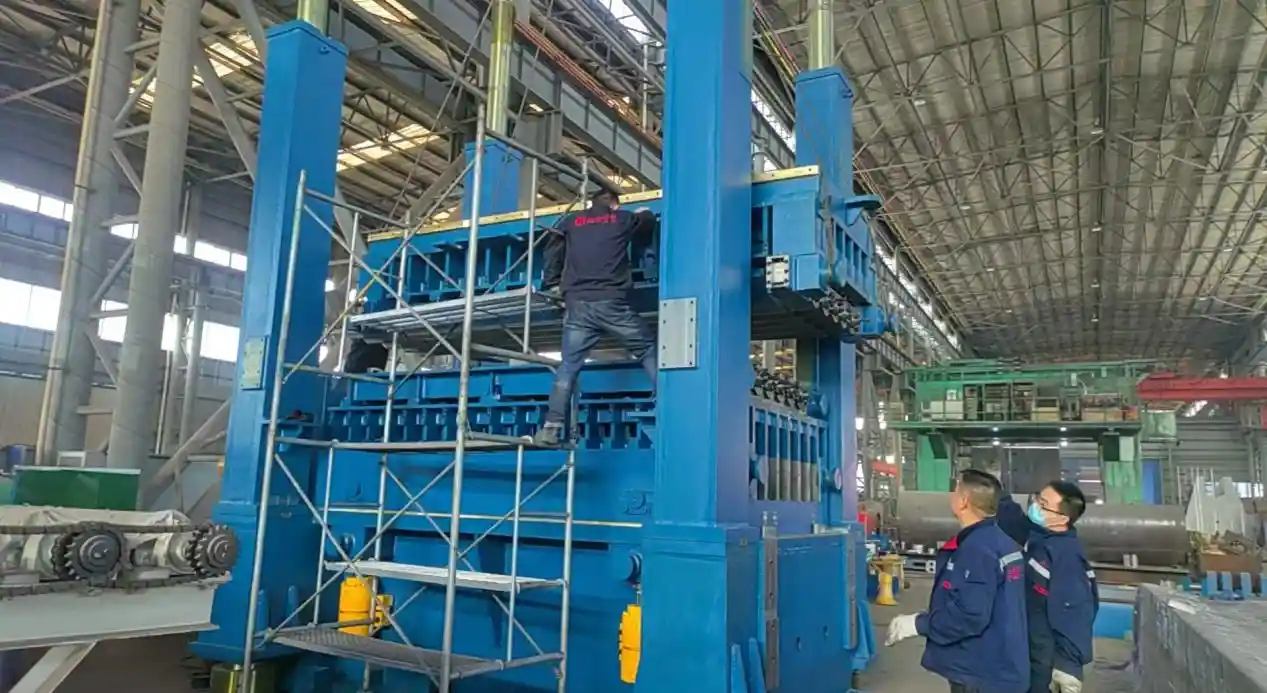

عمل التثبيت الميداني

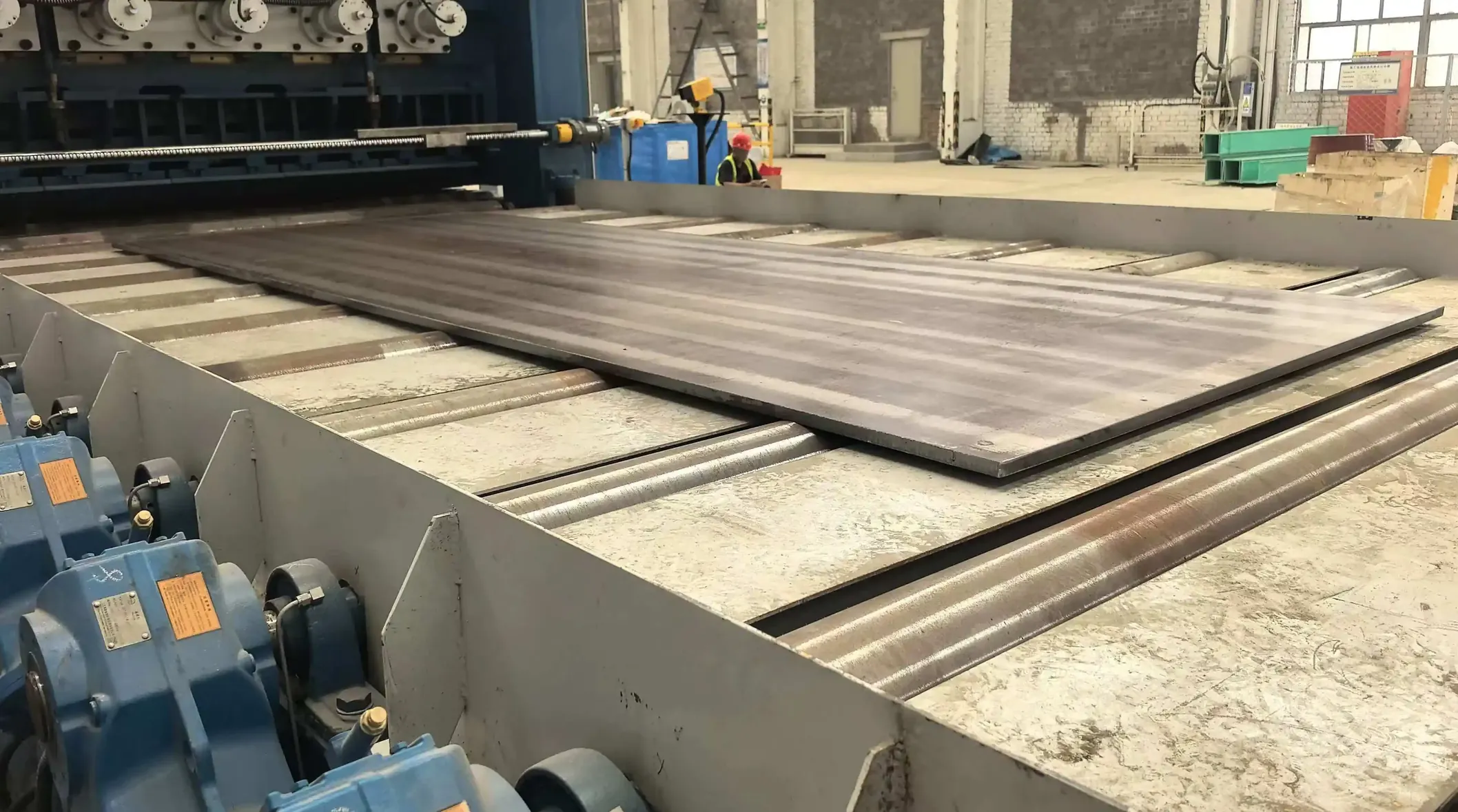

مستوى الصفائح التجريبي
يوفر EZHONG آلات تسوية متعددة اللفات ثقيلة الوزن مصممة حول سمك الصفيحة وعرضها وقوة المواد وسرعة الإنتاج والتسطيح المطلوب، مع خيار دمج الآلة في خط إنتاج آلي كامل.
