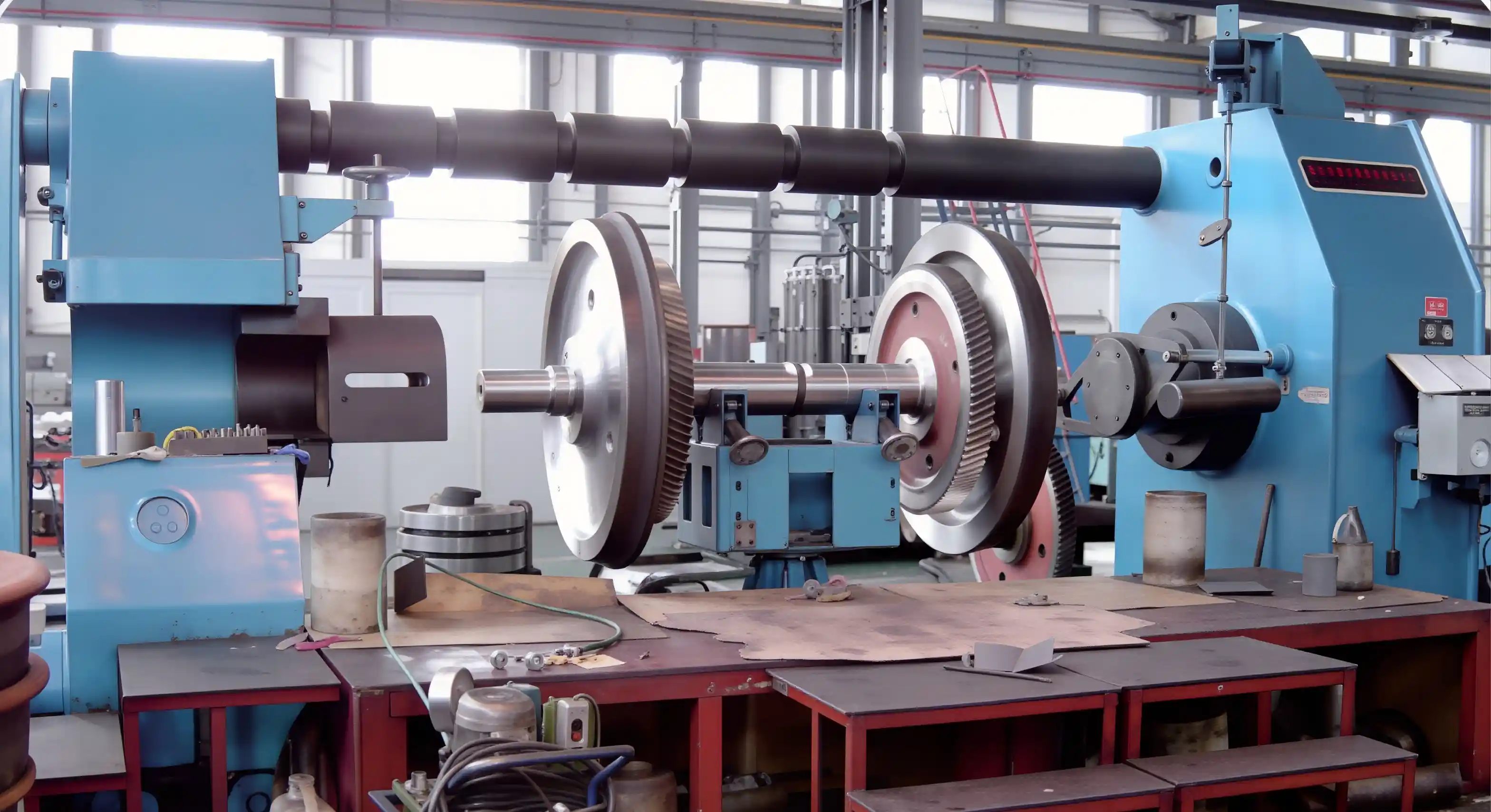

القوة الاسمية للضغط 2500-10000 كيلو نيوتن تدعم تجميعات المحاور ذات الأقطار الكبيرة (حتى قطر الترس 5000 مم). الجهاز الواحد يستبدل 2-3 آلات الضغط التقليدية. مصممة للبيئات الصناعية الثقيلة المستمرة (الصناعات المعدنية والتعدين وتصنيع المحركات الكبيرة).
تتيح المعمارية الأفقية تحميل المحاور بمساعدة الجاذبية عبر رافعة متحركة (اختياري على الموديلات الأكبر). يلغي الرفع الرأسي اليدوي؛ يقلل من إرهاق المشغل ومخاطر الإصابة. يحسن كفاءة سير العمل مقارنة بتصاميم الضغط الرأسي.
هيكل إطار C مكون من طاولة العمل، عمود الدعم، والعارضة العلوية المتصلة بـ 5 قضبان توتر. تصميم صلب ثقيل المهام بدون انحراف في الإطار. تضمن أربع أعمدة دليل دقيقة (مطلاة بالكروم بعد تصليب بالتبريد) استقامة ±0.1 مم.
سرعة الضغط 0-4 مم/ثانية (0-2 مم/ثانية على الموديلات ذات القدرة العالية) تتيح التحسين حسب خصائص المواد والهندسة. سرعة بطيئة للتجميعات الدقيقة؛ سرعة أعلى للتطبيقات القياسية. يعظم الإنتاجية دون المساس بسلامة الجزء.
يُشغّل جهاز التحكم في الضغط إيقافاً تلقائياً عند تجاوز الضغط النظامي. يوفر صمام تخفيف الزائد الميكانيكي حماية احتياطية. أزرار إيقاف طارئ مزدوجة (عارضة ثابتة + وحدة تحكم). مراقبة درجة حرارة الزيت مع تنبيه/إيقاف تلقائي عند 60°C.
يحافظ النظام الهيدروليكي المبرد بالهواء على درجة حرارة التشغيل المثالية 45-55°C. يمنع تدهور اللزوجة أثناء التشغيل المستمر تحت الحمل الثقيل. يمنع الإنذار التلقائي عند عتبة 60°C تلف النظام الحراري.

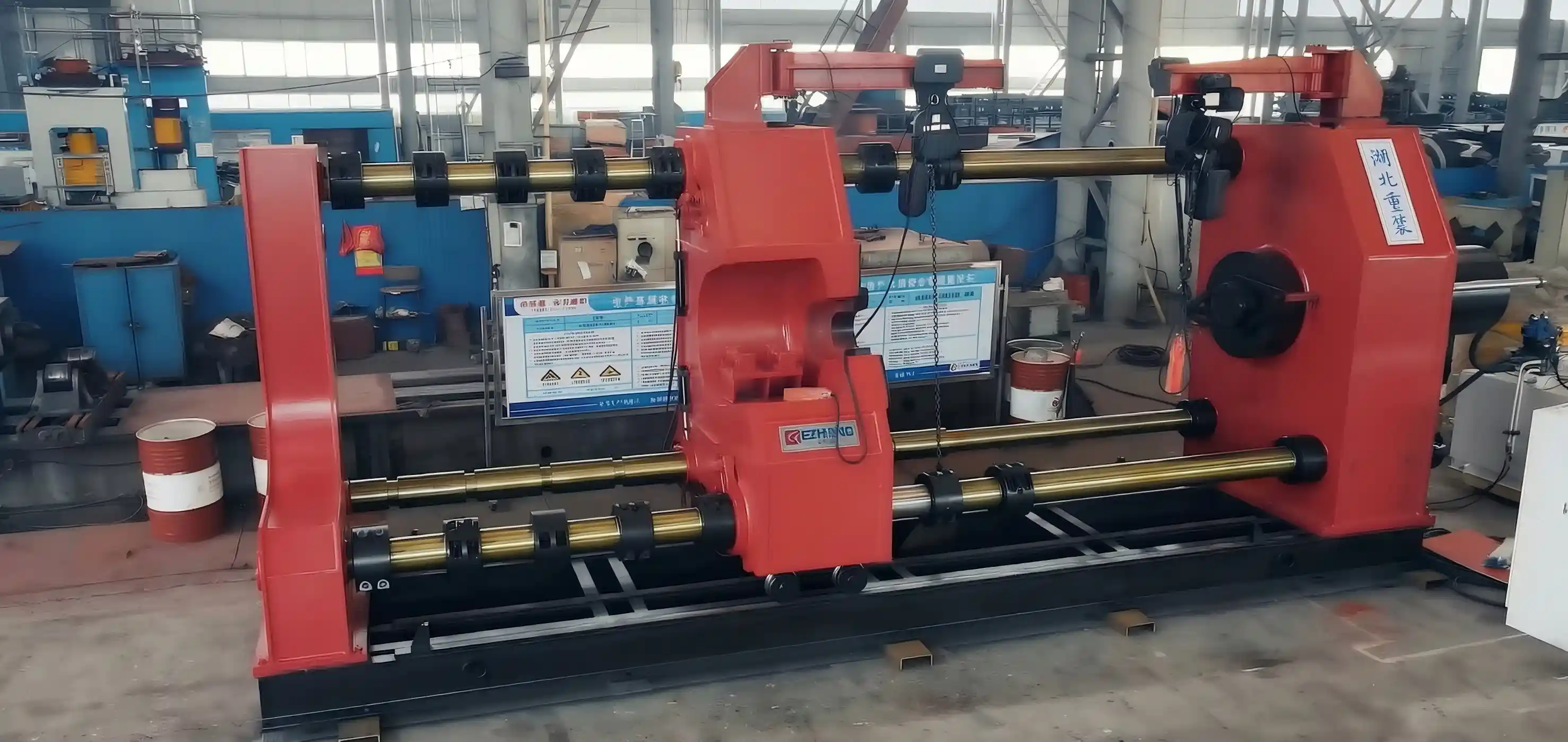

الأسطوانة الرئيسية: أسطوانة أسطوانية تعمل بضغط واحد مثبتة على العارضة العلوية. يتصل العصا الدافعة عبر الفرنجة إلى تجميع كتلة التوجيه. مواد الأسطوانة: الصلب المصقول عالي الجودة يضمن خصائص المواد المتجانسة. نطاق قوة الضغط 2500-10000 كيلو نيوتن يناسب التطبيقات الصناعية المتنوعة.
ستيل هيكلي فاخر، مطروح تمامًا من التوتر. لحام متعدد المراحل وفق معايير التفتيش ISO 5817. إزالة التبلور في الفرن تلغي التوتر المتبقي من اللحام. أسطح تحمل مصقولة بدقة.
أسطوانة بيستون أحادية الفعل، القطر 160-400 مم، السكروك 600-1200 مم. نطاق الضغط 180-280 بار قابل للتعديل. أسطوانات فولاذ مطروق بجودة فاخرة مع مواد ختم مستوردة عالية الموثوقية.
مضخة متحولة الدوران ذات لوحة السرج 50-100 سم³/دورة. الضغط 0-280 بار مع تخفيف قابل للتعديل. تنظيم سرعة صمام متناسب 0-4 مم/ثانية. خزان تراكم 20-30 لتر مع مبرد هوائي.
وحدة تحكم صناعية سيمنز بواجهة أزرار. تشغيل يدوي بنقطة واحدة + تحكم دورة شبه آلية. ريليه الضغط مع الإيقاف الآلي عند الضغط الزائد. توقفان طارئان مزدوجان ثابتان + وحدة تحكم.
| نموذج | قوة الضغط (kN) | سمك الخط (ملم) | الحد الأقصى لقطر الترس/المحور (ملم) | الحد الأقصى لطول الإدخال (مم) | سرعة (مم/ث) | القدرة (ك.و) | الأبعاد L×W×H (ملم) |
|---|---|---|---|---|---|---|---|
| EZY92-2500 القياسي | ٢٥٠٠ | ٧٠٠ | ألف وثلاثمائة مقسوماً على ثلاثمائة | ٣٥٠٠ | يرجى توفير النص أو المحتوى الذي تريد ترجمته. | ١٨٫٥ | ٦١٨٠ × ١٢٨٠ × ٢٤٢٠ |
| إيزي92-3150 معياري | ٣١٥٠ | ستة مئة | ١٣٠٠/٣٥٠ | ألفان ومائتان | يرجى توفير النص أو المحتوى الذي تريد ترجمته. | ١٨٫٥ | اضغط هنا للتنزيل 5360×1200×2400 |
| EZY92-3150 طويل | ٣١٥٠ | ٧٠٠ | 1850 على 600 | ٣٥٠٠ | يرجى توفير النص أو المحتوى الذي تريد ترجمته. | ١٨٫٥ | ٦٩٤٠×١٦٠٠×٢٥٦٠ |
| EZY92-5000 القياسي | It looks like the specific button text or content to translate into Arabic wasn't included in your query. Please provide the text you'd like me to translate, and I'll output the result in the requested JSON format. | ٧٠٠ | 1850 على 350 | ٣٥٠٠ | المحتوى الذي يجب ترجمته لم يتم تقديمه. يرجى توفير النص المطلوب ترجمته إلى العربية. | ١٨٫٥ | The content/button text to translate into Arabic was not provided in your query. Please specify the exact text (e.g., a button label like "Download" or "Add to Cart"), and I'll translate it to Arabic and output the result in the requested JSON format. |
| إي زدي 92-5000 طويل | It looks like the specific button text or content to translate into Arabic wasn't included in your query. Please provide the text you'd like me to translate, and I'll output the result in the requested JSON format. | ٧٠٠ | ١٨٥٠ مقسوم على ٤٥٠ | It looks like the specific button text or content to translate into Arabic wasn't included in your query. Please provide the text you'd like me to translate, and I'll output the result in the requested JSON format. | المحتوى الذي يجب ترجمته لم يتم تقديمه. يرجى توفير النص المطلوب ترجمته إلى العربية. | ١٨٫٥ | 8300×1800×3000 |
| إيزي92-6300 مع رافعة | ٦٣٠٠ | زر | ٢٠٠٠/٨٦٠ | It looks like the specific button text or content to translate into Arabic wasn't included in your query. Please provide the text you'd like me to translate, and I'll output the result in the requested JSON format. | لم يتم تقديم المحتوى الذي يجب ترجمته. | لم يتم توفير المحتوى المطلوب ترجمته. | ٨٩٠٠×١٨٨٠×٢٨٠٠ |
| EZY92-8000 | 8000 | زر | 2200/860 | 6500 | لم يتم تقديم المحتوى الذي يجب ترجمته. | 22 | 9600×2800×3100 |
| EZY92-10000 | 10000 | 1200 | 5000/800 | 7000 | لم يتم تقديم المحتوى الذي يجب ترجمته. | 22 | 12800×5900×3700 |
التطبيق: ضغط التحملات الصناعية الكبيرة وعجلات التروس على محاور الأعمدة. الحمل النموذجي: 3150-6300 كيلو نيوتن. المواد: محاور فولاذية، عجلات حديد الزهر. المتطلب الرئيسي: موضعة محورية دقيقة، بدون تلف للأجزاء.
التطبيق: تجميع محاور ذات قطر كبير لعجلات الدلو والمحملات. الحمل النموذجي: 5000-8000 كيلو نيوتن. المواد: محاور فولاذية مغلوبة (قطر كبير). المتطلب الرئيسي: موثوقية ثقيلة التحمل، صيانة أقل.
التطبيق: تجميع محاور المروحة، ضغط العجلة المحملة. الحمل النموذجي: 2500-5000 كيلو نيوتن. المواد: محاور فولاذية، مراكز ألومنيوم. المتطلب الرئيسي: محاذاة دقيقة، بدون انثناء المحور.
التطبيق: تجميع محور العجلة للقطارات العاملة/الركاب. الحمل النموذجي: 6300-10000 كيلو نيوتن. المواد: محاور مصنوعة من الفولاذ المعامل حرارياً، عجلات صلب مسكوك. المتطلب الرئيسي: الدقة البعدية، الأداء القابل للتكرار
التطبيق: تجميع المحور للمحملات، الحفارات، الرافعات. الحمل النموذجي: 3150-5000 كيلو نيوتن. المواد: مكونات فولاذ مصنوعة من الصلب المقصوص. المتطلب الرئيسي: الإنتاج بكميات كبيرة، جودة متسقة
التحدي:تجميع التحمل الكبير (3150 kN) مع الضغط الهيدروليكي اليدوي يتطلب مهارة المشغل؛ موضعة غير متسقة؛ معدل عيب التجميع 8%
الحل:المعيار EZY92-3150 مع التحكم شبه التلقائي بالـ PLC
النتيجة:انخفض معدل العيب إلى 0.5%؛ تدريب المشغل من 3 أسابيع إلى 2 يوم؛ كفاءة الإنتاج +45%؛ وفورات سنوية €180K
التحدي:تجميع عجلة ومحور القطار (8000 kN) يتطلب دقة فائقة. العملية اليدوية تسببت في خطأ موضعة ±2 مم؛ اختلاف الضغط المسبق للتحمل زائد
الحل:EZY92-8000 مع حساس الضغط + المراقبة الحرارية + الإرشادات الدقيقة
النتيجة:تحسين الوضعية إلى ±0.2 مم؛ الحفاظ على اتساق الضغط المسبق للمحمل ±0.5 كيلو نيوتن؛ زيادة معدل الإنتاج +25%؛ تحقيق ضمان جودة ISO 9001.
تضحيات مختلفة في السعة والسرعة. موديل 2500KN: قضيب أكبر 700 مم، سرعة أسرع 0-4 مم/ثانية. موديل 3150KN القياسي: قضيب أصغر 600 مم، نفس السرعة. اختر بناءً على التطبيق: أعمدة قطر أكبر → تحتاج قضيب أكبر.
صمام تخفيف الضغط الميكانيكي (أولي) يحدد الحد الأقصى لضغط النظام. جهاز إنذار الضغط (ثانوي) يوفر نسخة احتياطية لإيقاف التشغيل الكهربائي. يمكن لجهازي إيقاف الطوارئ المستقلين الاثنين إيقاف الجهاز بسرعة من أي موقع تحكم. يضيف مراقبة درجة حرارة الزيت طبقة حماية ثالثة.
يعتمد على الحمل والقضيب والسرعة. مثال (3150KN، قضيب 600 مم، 2 مم/ثانية): الاقتراب (سريع) 2 ثانية + الضغط الدقيق (بطيء) 15 ثانية + العودة 3 ثوانٍ = ~20 ثانية إجمالي للدورة. العمل اليدوي للنقطة اختياري للعمل غير المتكرر.
نعم. طاولة العمل ذات الفتحات T تتسع للتركيبات المخصصة للأجزاء المعقدة. كتلة التوجيه تضمن التوازن الرأسي بغض النظر عن شكل الجزء. يتم توزيع قوة الضغط بالتساوي إذا تم تصميم التركيبة بشكل صحيح.
الفواصل كل 500 ساعة: تحليل زيت الهيدروليكي، فحص الختم، فحص تشحيم التحمل، تنظيف عمود التوجيه. المراقبة الحرارية: فحص كفاءة المبرد كل ربع سنة. معايرة صمام الضغط: سنويًا. النافذة النموذجية للصيانة: 4-6 ساعات.
| عنصر | وظيفة | قيمة |
|---|---|---|
| رافعة متحركة (3 أطنان) | تحميل المحور المتحرك | تلغي الرفع اليدوي؛ -40% من العمالة |
| تركيبة موضعة بدقة | المحاذاة المبنية على القالب | تكرار الموضعة ±0.1 مم |
| مراقبة الضغط المتقدمة | قراءة البيانات في الوقت الفعلي، تسجيل البيانات | تتبع الجودة لكل جزء |
| ترقية إدارة الحرارة | سعة مبردة محسنة | قدرة التشغيل المستمر |
| تشخيص عن بعد | المراقبة القائمة على السحابة | إشعارات الصيانة التنبؤية |
| لوحة تركيب مخصصة | أدوات خاصة بالتطبيق | إعداد أسرع لكل تطبيق |
