آلة ثني الملف هو معدات متخصصة مصممة لثني أقسام الفولاذ الهيكلي مثل حديد الزاوية، حديد القناة، أشعة H، أشعة I، والأنابيب إلى أشكال منحنية أو أسطوانية. بخلاف آلات ثني الصفائح المسطحة، أجهزة ثني الملف لها أسطوانات ذات أشكال فريدة تحضن هندسة الملف وتطبق قوة ثني متحكم فيها.
يتم إدخال العمل (مثل حديد الزاوية أو الشعاع H) بين مجموعات الأسطوانات الثلاثة: أسطوانتان داعمتان سفليان وأسطوانة انحناء علوية واحدة. كما يتحرك الملف عبر الأسطوانة العلوية تنزل، ينحني القسم تدريجيًا. تمريرات متعددة تزيد نصف القطر حتى يتم تحقيق القطر أو القوس المطلوب.

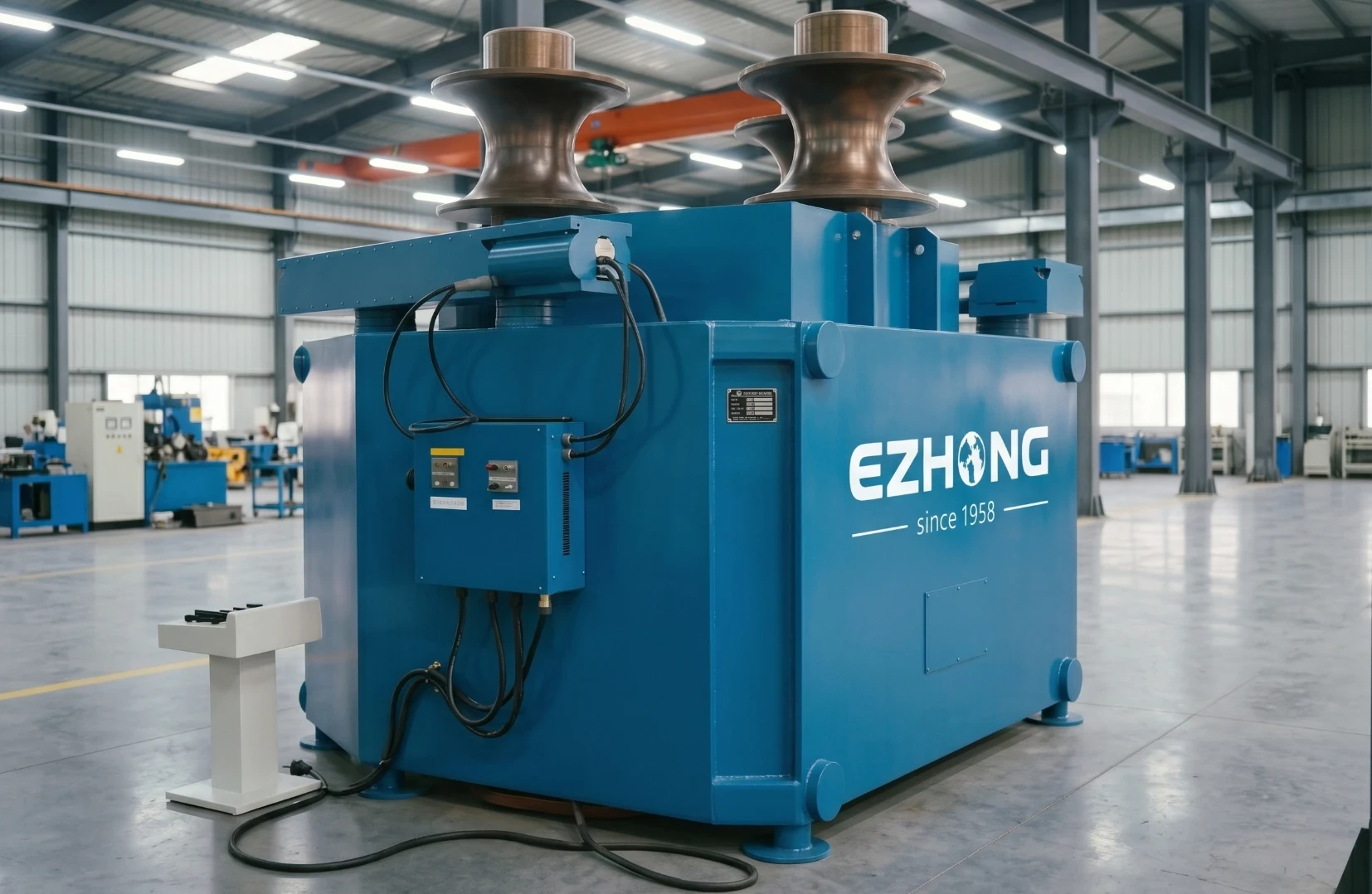

الملفات الهيكلية المنحنية ضرورية لأقواس الجسور وأقماع الملاعب والمعدات الحلزونية والدرابزينات الحلزونية. الملفات المنحنية قطعة واحدة تقلل اللحامات المتعددة، تقلل العمالة وتحسن القوة الهيكلية. يدعم سلسلة THW24 من EZHONG 13+ أنواع ملفات بأقواس أسطوانية قابلة للتبديل، دفع مستقل كامل لثلاث أسطوانات هيدروليكية، تعويض انكماش مدمج لتشكيل مستقر وفعال عالي الكفاءة.
If you operate steel structure factories, bridge & stadium construction manufacturers, tank & pressure vessel workshops, spiral conveyor equipment plants, architectural metal fabrication shops or ornamental metal art studios—and you need one multi-functional bending equipment to process angle, channel, H-beam, pipe and various special structural profiles. Our THW24 series with swappable roller molds covers 13 standard profile types, supports customized special rollers, equipped with full-drive hydraulic and CNC springback compensation, matching small batch custom processing and mass standardized production demands for all curved structural steel projects.
تم تغطية جميع الملفات التعريفية الهيكلية الفولاذية الشائعة، أقمار دوارة مخصصة متاحة لمقاطع عرض خاصة
| نوع الملف التعريفي | التطبيق الصناعي النموذجي |
|---|---|
| الزاوية الفولاذية (قسم L) | هيكل الفولاذ، الدعامات، دعم القوس المنحني |
| القناة الفولاذية (قسم U) | قنوات حاملة التحميل المنحنية، أطر عمل التهوية الكبيرة |
| هيئة - هيئة | الأعمدة البنائية الأسطوانية، العتبات الرئيسية المنحنية |
| أنبوب / أنبوب دائري | ناقلات حلزونية، أقواس أوعية التخزين، درابزينات |
| قسم أنبوب مستطيل / صندوقي | أعمدة صندوقية منحنية، أطر هيكلية زخرفية |
| مقطع تي (تي-بيم) | مسارات التوجيه المنحنية، مكونات الربط الخلفي للمبنى |
| شريط مسطح / شريط لوح | أجزاء معدنية زخرفية منحنية |
| ملف زاوية + مجمع مسطح | تركيبات هيكلية مخصصة مجمعة |
| ملف قناة + ملف تعزيز | مكونات أعمدة منحنية معززة ثقيلة التحمل |
| ملفات تخصصية مخصصة رقم 10-13 | صلب مقطع عرض غير قياسي مخصص للعميل |
القوة المشدودة للمواد المطبقة: 250-550 ميغاباسكال للصلب الكربوني والسبيكي المنخفض؛ دعم تشكيل الصلب عالي القوة باستخدام مجموعات أسطوانات معززة مخصصة.
كل أسطوانة مزودة بمحرك دفع هيدروليكي منفصل، مما يحقق توزيع حمل متوازن 100%، تأخير مزامنة صفري، تكلفة صيانة يومية أقل، وتعويض مرن أكثر دقة أثناء تشكيل الملف.
استبدال قالب الأسطوانة الكامل انتهى في 30-45 دقيقة. آلة واحدة تُعالج الزاوية والقناة والبيمني والأنابيب وأنواع أخرى عشرة من الملفات، مما يقلل بشكل كبير من الاستثمار في المعدات وشغل أرضية المصنع.
إدخال الملف الشخصي الخام → لف مستمر إلى قطعة عمل منحنية مكتملة → تفريغ مباشر. إزالة الإجراءات المتكررة للضغط والتقليب، تحسين كفاءة الإنتاج بنسبة 40-50% مقارنة بمعدات الانحناء المنفصل التقليدية.
تحسب النظام كمية الثني الزائد تلقائياً وفقاً لقوة شد المواد وحجم مقطع الملف. بعد البرودة، يتم التحكم في خطأ نصف القطر المنحني النهائي ضمن ±10-20 مم لتلبية معايير التصنيع الهيكلي عالية الدقة.

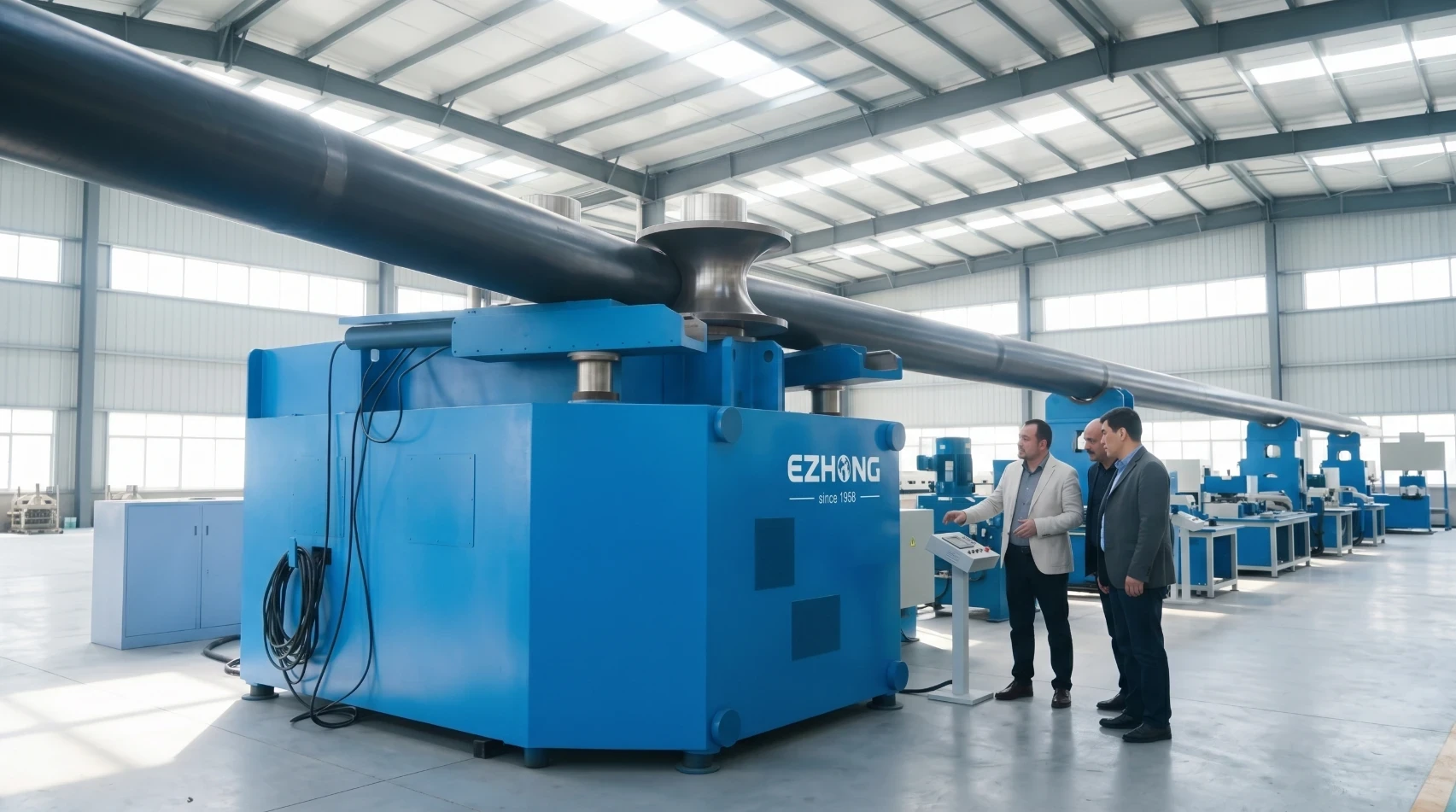

أضلاع قوسية، أعمدة دعم أسطوانية، درابزينات يد حلزونية للجسور ومباني الملاعب الكبرى.

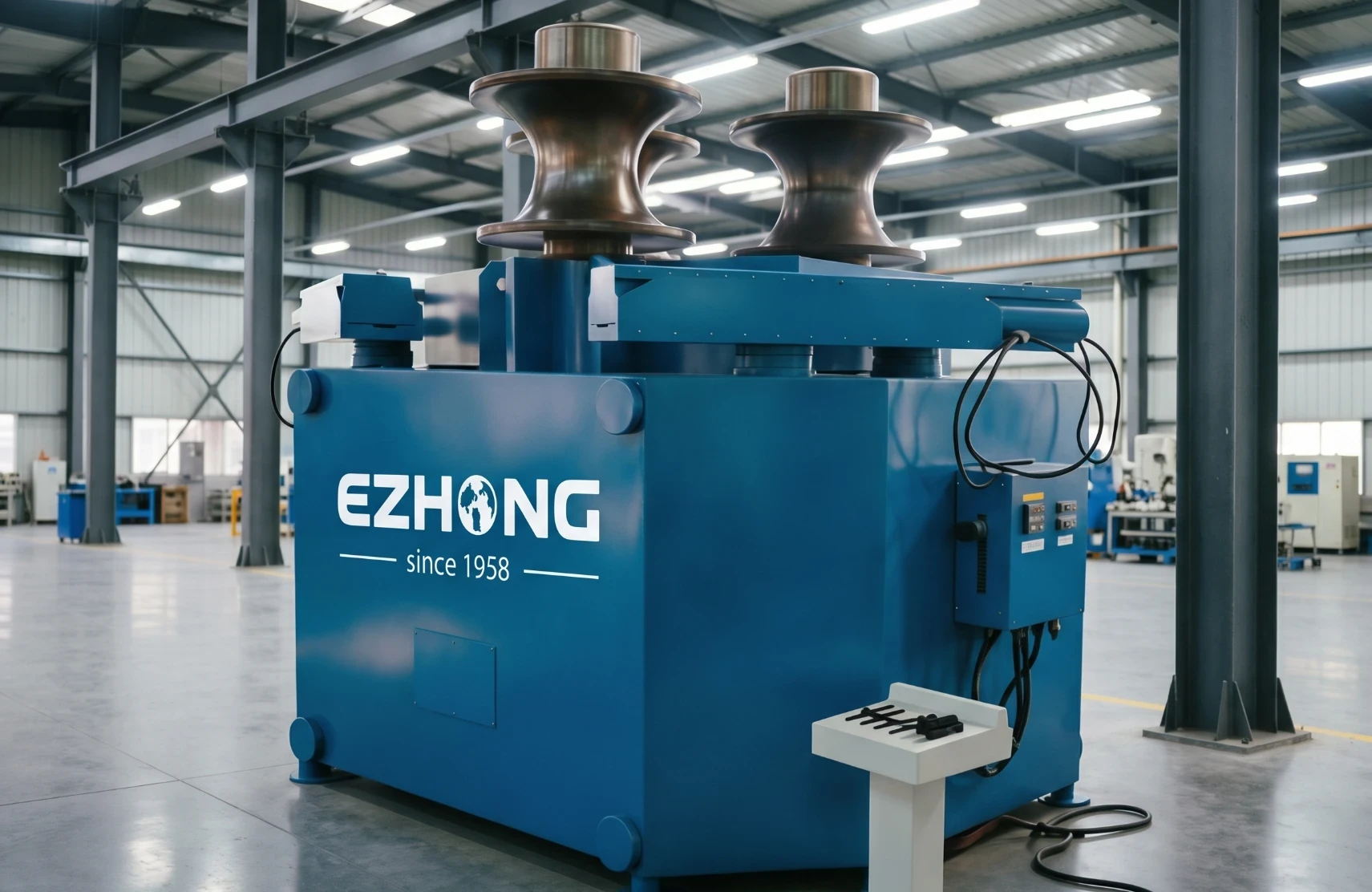

أطر هيكلية للعوارض H المنحنية والقنوات للخزانات الأسطوانية الرأسية والأوعية تحت الضغط.

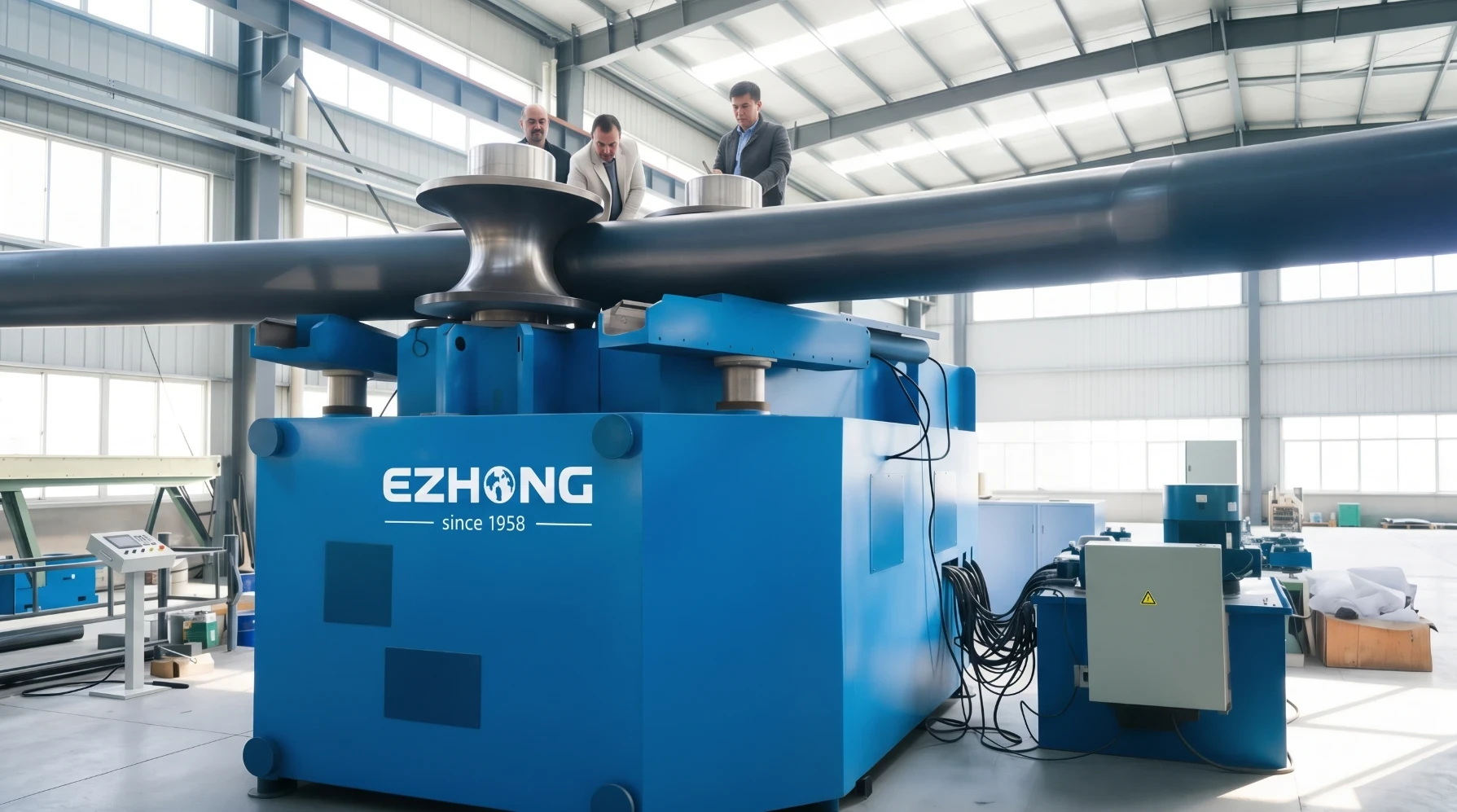

تشكيل أقسام لولبية حلزونية للناقلات الحبيبية، آلات النقل بالسلم، وأغشية المعدات.

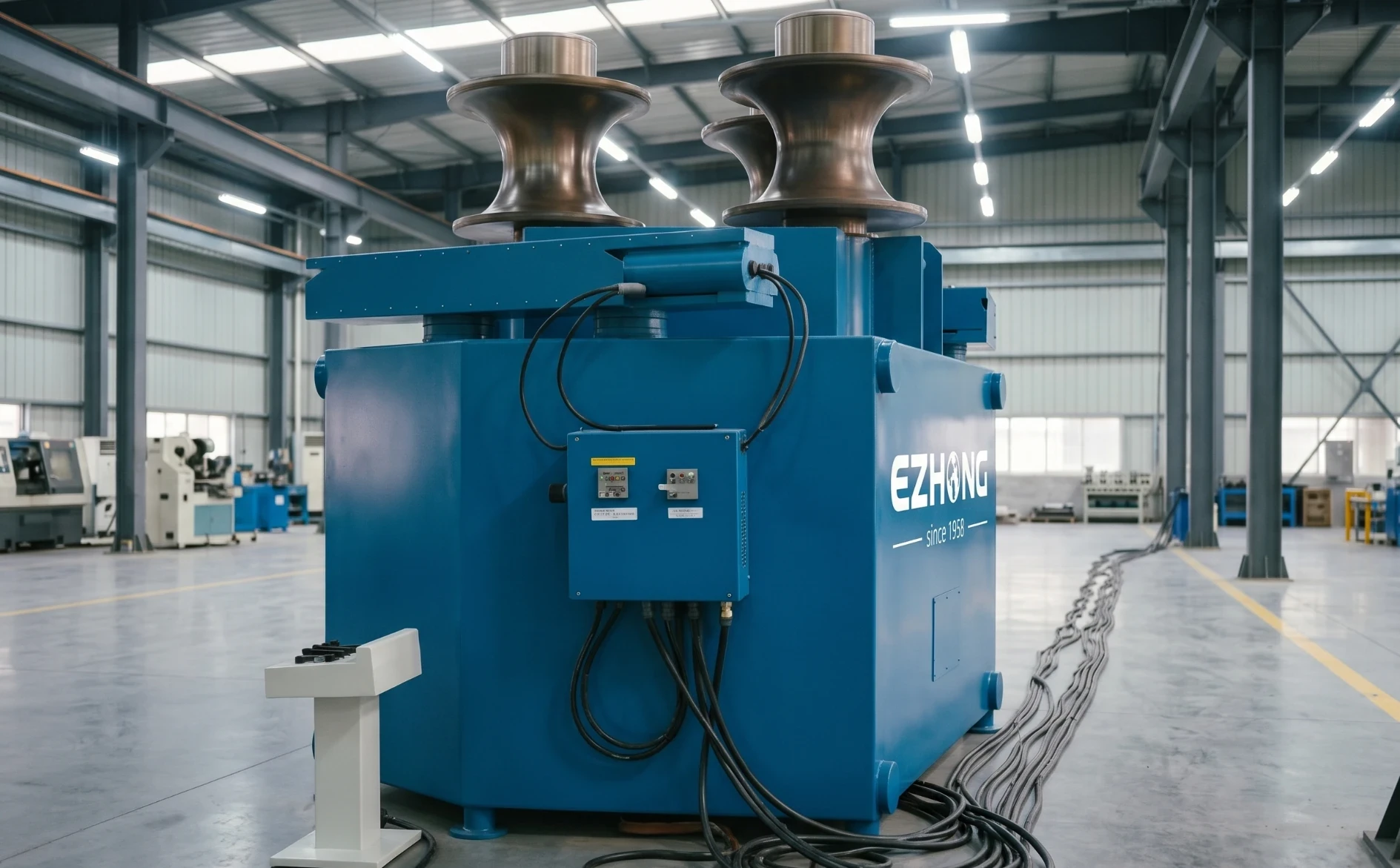

عوارض فولاذ هيكلية منحنية وأحواض يد أنابيب دائرية لدرجات السلم الحلزونية الداخلية والخارجية.

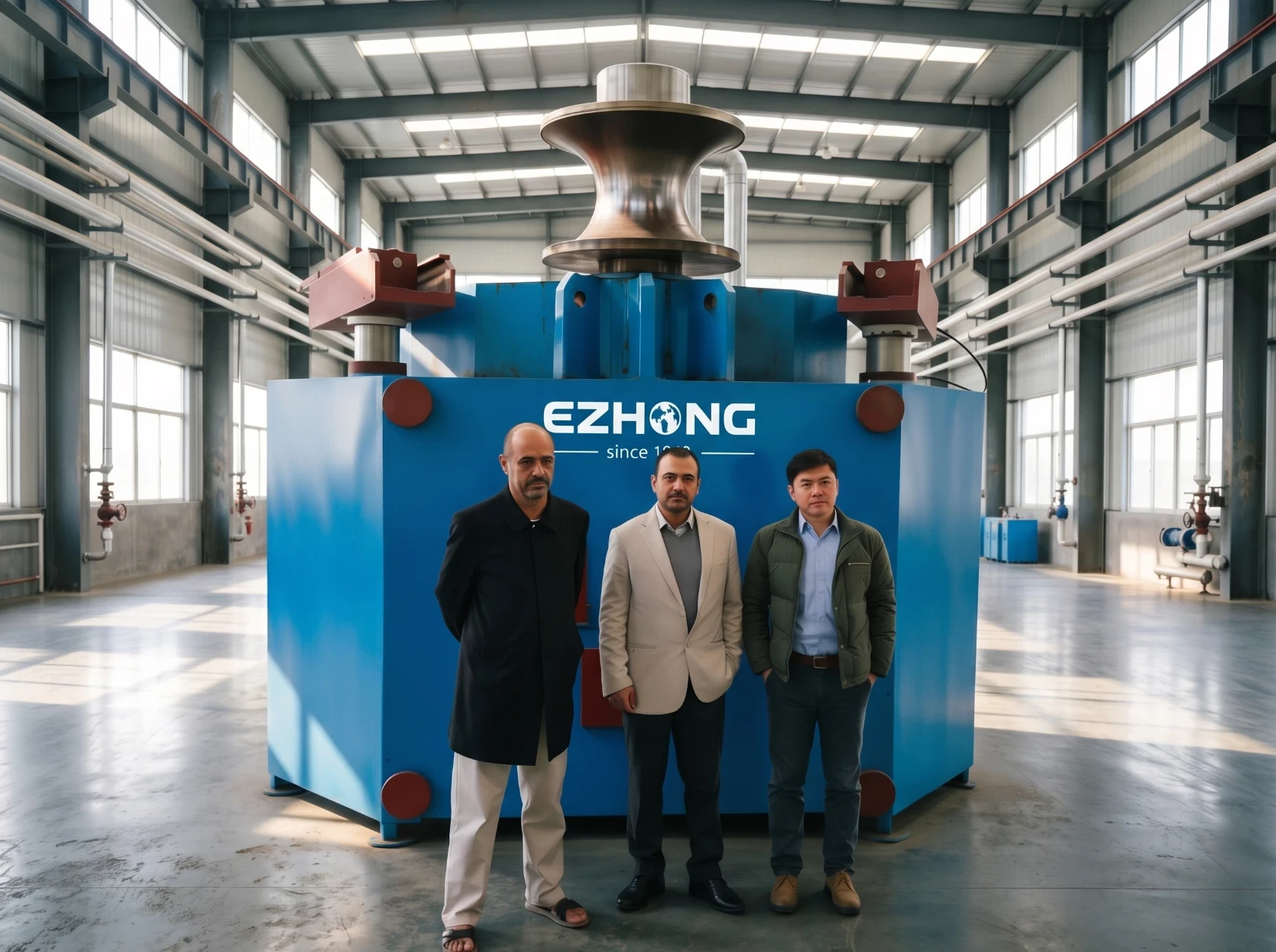

ملفات منحنية خاصة للتماثيل الخارجية، عناصر معدنية زخرفية معمارية فاخرة.

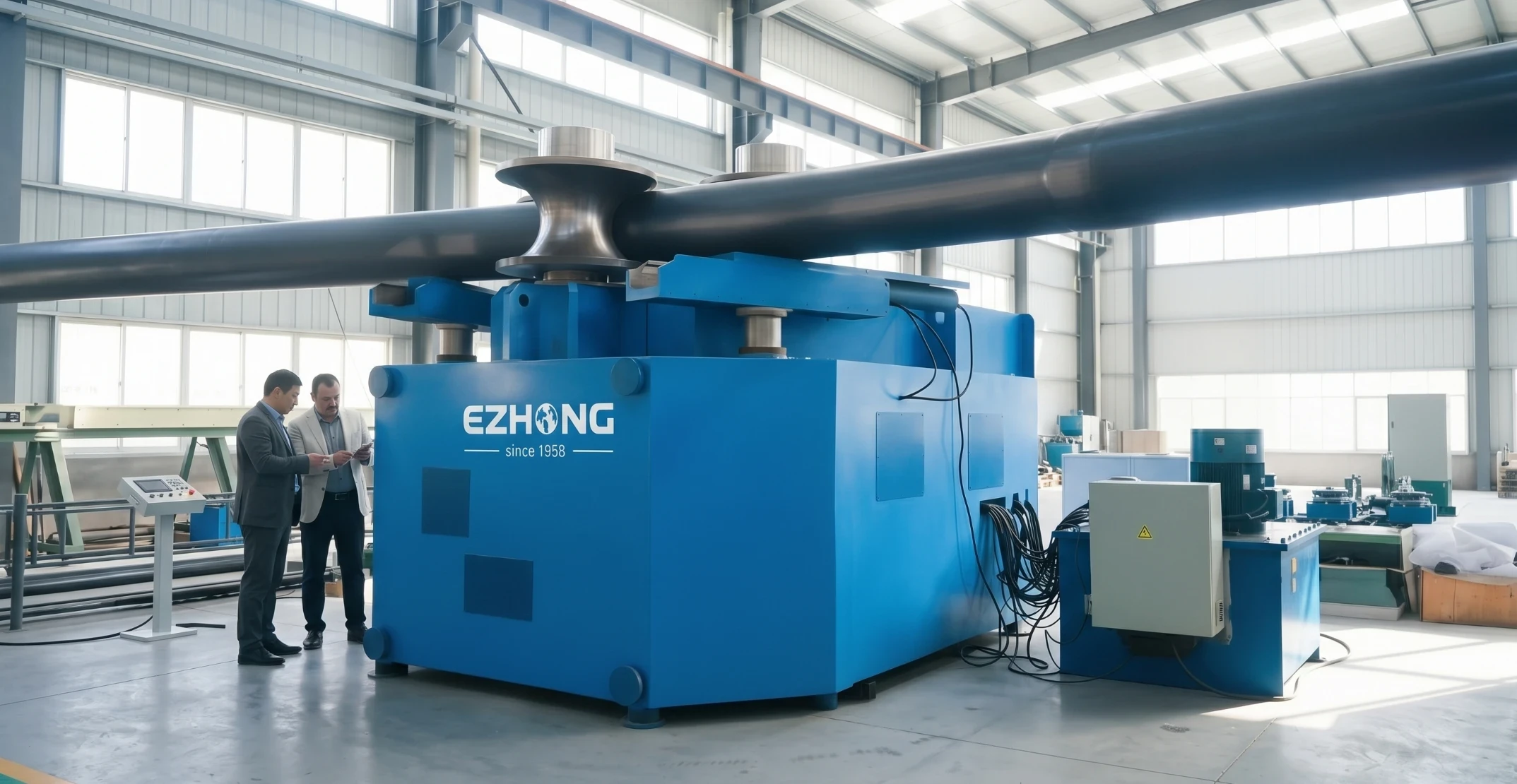

القناة المنحنية والأنبوبة الدائرية لأنظمة التدفق الهوائي التجارية الكبيرة وأطر خطوط أنابيب الهواء المضغوط.
تصمم آلات ثني الملفات من سلسلة THW24 لـ EZHONG لثني أكثر من 13 نوعاً من ملفات البروفايلات الهيكلية، بما في ذلك الصلب الزاوي، الصلب القناة، ه-بيمز، أي-بيمز، أنابيب، أنابيب مستطيلة، أقسام تي، أشرطة مسطحة وملفات خاصة أخرى. توفر قوالب لفائف قابلة للتبديل لأقسام الملفات المختلفة، مع لفائف مخصصة لمقاطع غير قياسية.
التكوين القياسي مناسب للصلب الكربوني والهيكلي منخفض الأكسادة بشدة تقريبية 250-550 ميجا باسكال. بالنسبة للصلب عالي الشد في نطاق 600-1100 ميجا باسكال، يمكن لـ EZHONG توفير مجموعات لفائف معززة، طاقة هيدروليكية محسنة ومعلمات تشكيل محسنة وفقاً لمتطلبات المواد والملف.
يمكن أن يكون أصغر نصف قطر انحناء حوالي 500 مم للأقسام والتكوينات المناسبة للملف. يعتمد النصف القطر القابل للتحقيق على نوع الملف، أبعاد المقطع، قوة المادة وتكوين الأسطوانات. بالنسبة للتشكيل ذي النصف القطر الكبير، يمكن للآلة إنتاج أقواس ناعمة مع أقصى نصف قطر فعلي محدد من قبل متطلبات المشروع المحدد.
نعم. تتطلب الأقسام المختلفة للملفات أنفاس أسطوانية محددة لكل ملف لضمان التشكيل المستقر ودقة الانحناء. يوفر EZHONG مجموعات أنفاس أسطوانية قابلة للتبديل للملفات الشائعة، بما في ذلك الزاوي، والقناة، والعمدان H، والعمدان I، والأنابيب. يتوفر أيضا أنفاس أسطوانية مخصصة للقطوع الخاصة أو غير القياسية بناء على رسمة أو عينة العميل.
تتميز سلسلة THW24 بالتعويض التلقائي عن الارتداد. تقوم وحدة التحكم بحساب الانحناء الزائد المطلوب بناءً على خصائص المواد ومعلمات مقطع الملف، مما يساعد في تحقيق نصف قطر انحناء نهائي أكثر اتساقًا بعد التشكيل والتبريد. تعتمد الدقة القابلة للتحقيق على الملف والمواد والنصف القطر والظروف العملية.
يعتمد وقت التشكيل على حجم الملف، قوة المادة، القطر المطلوب للثني، عمليات التشكيل وتكوين الجهاز. كمرجع، قد يستغرق ثني زاوية حديدية بمقاس 100 مم إلى قطر 1 متر حوالي 3-5 دقائق لكل قطعة، بينما قد تتطلب أكبر أعمدة H أو الملفات عالية القوة دورات تشكيل أطول.
دورة الإنتاج القياسية لآلة THW24 الكاملة تبلغ حوالي 10-14 أسبوعًا. إذا كانت المولات المخصصة للأسطوانات مطلوبة، قد يلزم وقت إضافي للهندسة والتصنيع. وسيتم تأكيد جدول التسليم النهائي وفقًا لتكوين الآلة ومتطلبات الأسطوانات ومواصفات المشروع.
لاختيار الآلة بدقة وعرض السعر، يرجى تقديم نوع الملف والأبعاد القطعية، ودرجة المادة أو مقاومة الشد، والقطر أو نصف القطر المطلوب للطي، والكمية الإنتاجية المتوقعة. رسم الملف ومنتج منحني عينة مفيدان أيضًا لاختيار الآلة والتكوين المناسب للرولر.
