تضغط التكوين ذو الأربعة أسطوانات الألواح بين الأسطوانات المركزية العلوية والسفلية، مما يسمح بثني مسبق في النهاية واللف المستمر في اتجاه تغذية واحد. بخلاف عمليات الثلاث أسطوانات التقليدية، لا تحتاج الألواح إلى إزالتها وإعادة التحويل لثني مسبق في النهاية.
الفوائد الرئيسية:تغذية مرة واحدة للثني المسبق واللف
لا دوران للصفحة بين عمليات الثني المسبق
ثبات موضع الصفيحة طوال العملية
تقليل وقت التعامل والإنتاج
مناسب للتشغيل الآلي NC و CNC
تُثبت الصفيحة بشكل آمن بين الأسطوانات العلوية والسفلية أثناء الثني المسبق واللف. تساعد التحكم الهيدروليكي والفرامل السريعة للأسطوانة في الحفاظ على موضع دقيق لنهاية الصفيحة وتقليل الحافة المستقيمة المتبقية.
الفوائد الرئيسية:تقليل انزلاق الصفيحة
وضع دقيق لنهايتي اللوح
أطوال مستقيمة متبقية أقصر
تحسين استخدام المواد
نتائج ثني مسبق أكثر اتساقًا
يسمح المسافة المركزية القابلة للتعديل بين الأسطوانات العاملة للجهاز باستيعاب أحجام لوحات مختلفة، أشعة الثني، وشروط التشكيل. يمكن تعديل مواضع الأسطوانات بدقة وفقًا للهندسة المطلوبة للتشكيل.
الفوائد الرئيسية:تكيف مرن مع أسمك مختلفة للألواح
الهندسة الشكلية المحسنة
تحسين القدرة على الثني المسبق
مناسب لأقطار أسطوانة مختلفة
يدعم تشكيل القمة وأشكال خاصة
يوفر نظام الدفع الهيدروليكي عزم دوران مستقر وحركة لف مضبوطة أثناء التشكيل الثقيل. يتم تنسيق حركات اللف من خلال الأنظمة الهيدروليكية والتحكم للحفاظ على تغذية الصفيحة المستقرة ودقة التشكيل.
الفوائد الرئيسية:نقل الزخم مستقر
حركة لفة سلسة
تشكيل ثقيل الوزن موثوق
وضع اللفات بدقة
تقليل خطر انزلاق اللوح
توفر تكوين أربعة أسطوانات وضعية مرنة للأسطوانات لإنتاج أغطية أسطوانية، أقسام مخروطية، أقواس ذات نصف قطر متغير، ومكونات أخرى مشكلة.
التطبيقات النموذجية:الأغشية الأسطوانية
الأقسام المخروطية
ألواح منحنية
مكونات الخزانات
أغطية أوعية الضغط
أقسام أبراج الرياح
هياكل بحرية
مكونات ذات أشكال خاصة
يدمج النظام الهيدروليكي مواقع الأسطوانة، التوازن، حماية التحميل الزائد، ووظائف السلامة لضمان تشغيل مستقر للآلة. يوفر وحدة التحكم الجوالة وشاشة عرض مواقع الأسطوانة الرقمية التحكم الواضح في عملية التشكيل.
الفوائد الرئيسية:توازن الأسطوانة الهيدروليكية
حماية من التحميل الزائد
عرض مواقع الأسطوانة في الوقت الفعلي
وحدة تحكم جوالة
تشغيل بسيط وواضح
أداء طويل المدى موثوق

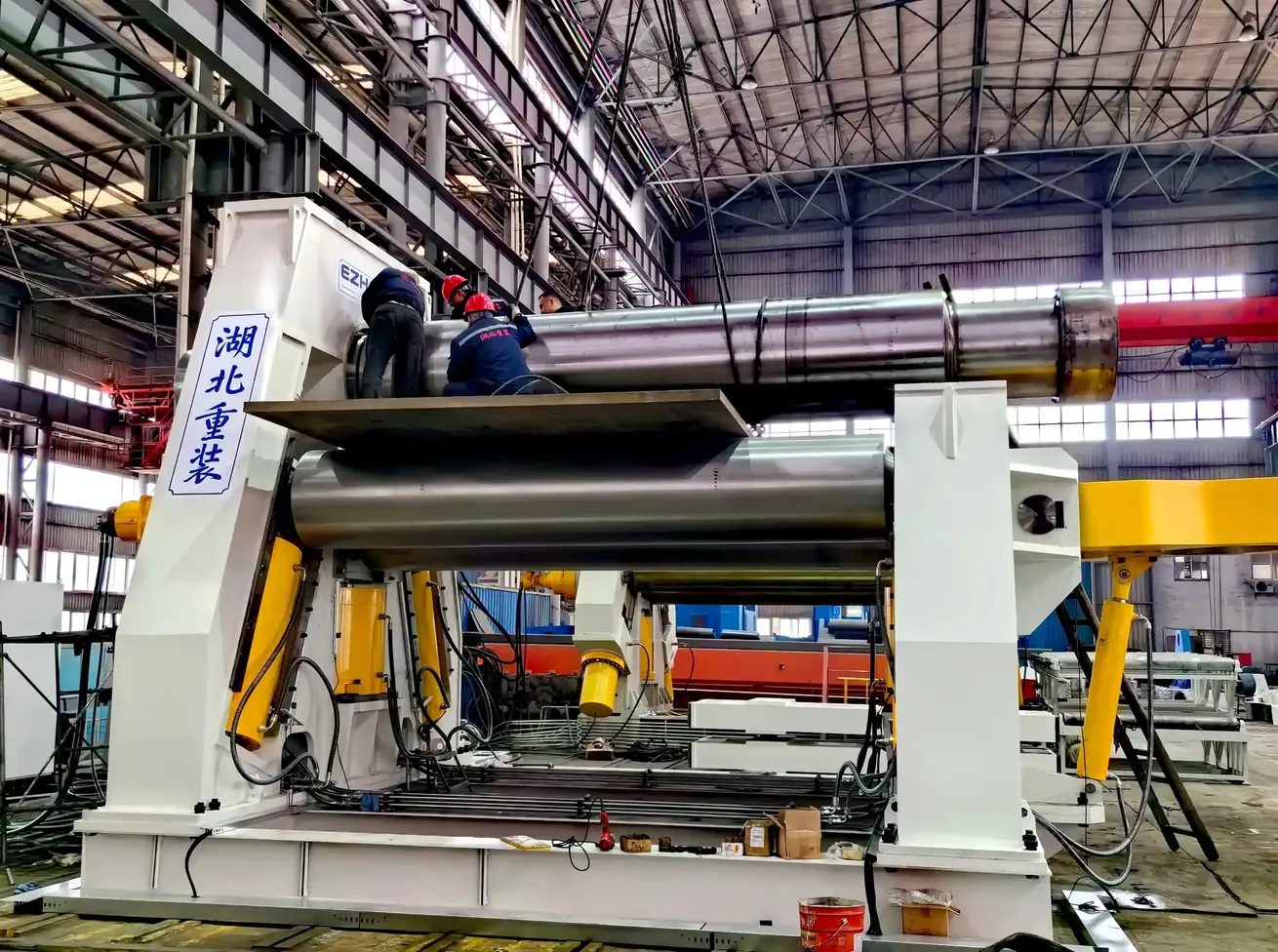

تكوين الأربع رولرز يقبض على الصفيحة بشكل آمن بين الرولرز العلوية والسفلية قبل التشكيل. يتم ثني نهاية الصفيحة مسبقاً بينما تُمسك بقوة بين الرولرز، متبوعاً باللف المستمر للوصول إلى القطر المطلوب. يقلل مبدأ التشكيل هذا من حركة الصفيحة ويلغي الحاجة إلى قلب القطعة بين عمليات الثني المسبق.
فوائد المعالجة:حواف مستقيمة أقصر، تقليل التعامل مع المواد، وتحسين كفاءة التشكيل مقارنة بعمليات اللف متعددة الخطوات التقليدية.
تسمح الهندسة المرنة للأسطوانات بالتكيف مع أسمك اللوحات المختلفة السميكة، الأشعاعات المرنة، ومتطلبات التشكيل. يوفر وضع الأسطوانات الهيدروليكي تحكمًا مرنًا في الهندسة العاملة طوال عملية التشكيل.
فوائد الإنتاج:تحسين موضع اللفات يحسن المرونة في التشكيل ويسمح لنفس الجهاز بمعالجة نطاق أوسع من أبعاد الخامات وعمليات التشكيل.
يتم تصنيع أسطوانات العمل من فولاذ سبيكي مقصوص عالي القوة من نوع 42CrMo وتخضع لمعالجة التلدين والتيرانة. يوفر التركيب المقصوص والمعالجة الحرارية القوة والمقاومة للتآكل والموثوقية الهيكلية المطلوبة لتشكيل الصفائح ذات الاستخدام الثقيل.
فوائد الإنتاج:تحافظ أسطح العمل ذات القوة العالية على الشكل الهندسي المستقر وأداء التشكيل الموثوق خلال التشغيل المستمر تحت الظروف الثقيلة.
يوفر النظام الهيدروليكي الكهربائي التحكم المنسق لحركة اللفائف وتشكيل الضغط وتوازن اللفائف وتموضعها. يدمج نظام التحكم القائم على PLC تشغيل الآلة وإدارة المعلمات والمراقبة ووظائف الإنذار والقطع الأمنية للتحكم الدقيق والموثوق في التشكيل.
فوائد الإنتاج:يوفر التحكم الهيدروليكي والكهربائي المتكامل تشغيلًا مستقرًا للآلة، ونتائج تشكيل قابلة للتكرار، وتحكمًا مريحًا في عمليات اللف المعقدة.
يُصنع إطار الآلة والقاعدة من الفولاذ الهيكلي الملحوم، ويعرض لمعالجة تخفيف التوتر لتقليل التوتر المتبقي وتحسين الاستقرار الهيكلي. توفر القاعدة المتكاملة صلابة عالية وتسهل النقل والتركيب والصيانة.
42CrMo forged work rolls with heat treatment provide the required strength, wear resistance and durability for heavy-duty plate forming.

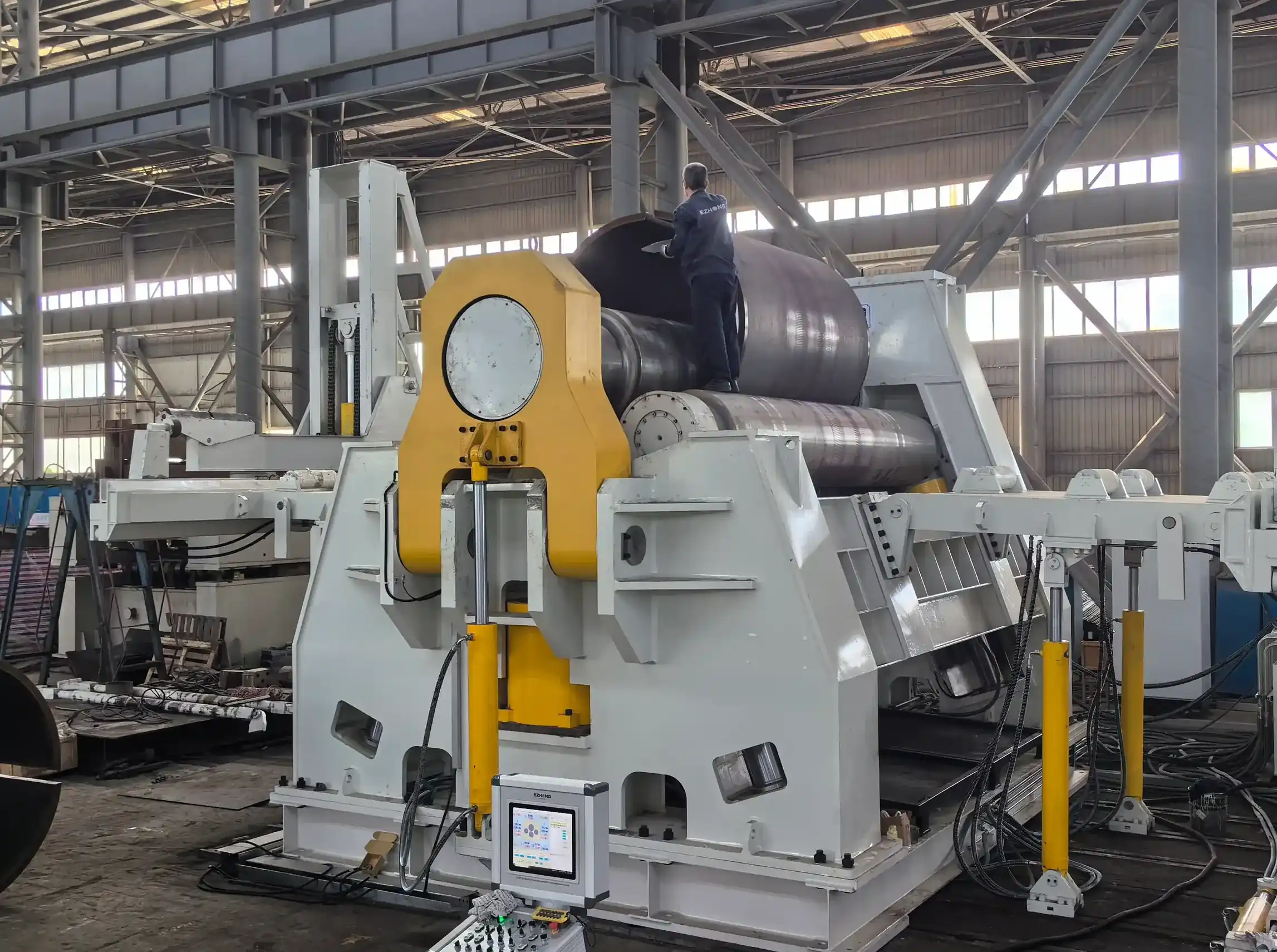

The hydraulic system independently controls the movement and positioning of the working rolls, providing stable forming force and accurate roll adjustment. Hydraulic balancing and overload protection help maintain reliable operation under demanding forming conditions.
The hydraulic tipping frame allows the machine head to tilt for convenient removal of the finished cylinder. The tipping and resetting movements are equipped with hydraulic interlocking protection to prevent operation before the machine is correctly reset.
| النموذج | Max Pre-Bending Thickness (mm) | Max Rolling Thickness (mm) | Max Rolling Width (mm) | قوة المحرك الرئيسي (كيلو واط) |
|---|---|---|---|---|
| EZW12-10×1500 | 8 | 10 | 1500 | 11 |
| EZW12-12×2000 | 10 | 12 | 2000 | 15 |
| EZW12-16×2000 | 12 | 16 | 2000 | 18.5 |
| EZW12-20×2000 | 16 | 20 | 2000 | 18.5 |
| EZW12-25×2000 | 20 | 25 | 2000 | 22 |
| EZW12-30×2000 | 25 | 30 | 2000 | 37 |
| EZW12-25×2500 | 20 | 25 | 2500 | 37 |
| EZW12-30×2500 | 25 | 30 | 2500 | 37 |
| EZW12-30×3000 | 25 | 30 | 3000 | 45 |
| EZW12-40×3000 | 32 | 40 | 3000 | 55 |
| EZW12-50×3000 | 40 | 50 | 3000 | 55 |
| EZW12-60×3000 | 50 | 60 | 3000 | 75 |
| EZW12-70×3000 | 60 | 70 | 3000 | 75 |
| EZW12-80×3000 | 65 | 80 | 3000 | 90 |
| EZW12-90×3000 | 75 | 90 | 3000 | 90 |
| EZW12-100×3000 | 80 | 100 | 3000 | 110 |
| EZW12-100×3500 | 80 | 100 | 3500 | 45×4 |
| EZW12-100×4000 | 80 | 100 | 4000 | 45×4 |
| EZW12-120×3000 | 100 | 120 | 3000 | 55×4 |
| EZW12-120×3500 | 100 | 120 | 3500 | 55×4 |
| EZW12-120×4000 | 100 | 120 | 4000 | 55×4 |
| EZW12-140×3000 | 115 | 140 | 3000 | 75×4 |
| EZW12-160×3500 | 130 | 160 | 3500 | 90×4 |
| EZW12-180×3000 | 150 | 180 | 3000 | 55×8 |
| EZW12-200×4000 | 160 | 200 | 4000 | 75×8 |
أجب على بعض الأسئلة السريعة لمساعدتنا في توصية أفضل آلة لثني الألواح المناسبة لتطبيقك.
سلسلة الألومنيوم 5000/6000 (5083، 6061، 6063) | السمك 8-20 مم | القطر الشائع 300-1500 مم | إنهاء سطحي لامع، بدون خدوش سطحية، التصلب الحاصل محفوظ.
الصلب الخافص 304، 316L | السمك 10-25 مم | أنابيب HVAC، أنابيب زخرفية، أنابيب صناعية مرئية | جودة سطح تجميلي، لا تشويه، قطر متسق ±1 مم.
سبائك دبلكس 2205، أوستنيتيك 316L، سبائك تيتانيوم | السمك 8-20 مم | القطر النموذجي 200-1200 مم | معدل النفايات المنخفض (تكلفة المواد €80-300/كجم)، لا يوجد سماح لإعادة العمل.
النحاس-نيكل (90/10)، برونز ألومنيوم | السمك 6-18 مم | القطر النموذجي 400-2000 مم | نظافة الثقب الداخلي، لا علامات سطح تسبب التآكل.
الصلب المقاوم للصدأ 304L، أوستنيتيك 316L (سبائك معتمدة من FDA) | السمك 10-20 مم | القطر النموذجي 300-1000 مم | سطح جاهز للتخليق (بدون تلوث حديدي)، هندسة أنابيب صحية.
سبائك الألومنيوم (6061-T6) | السمك 8-16 مم | القطر النموذجي 400-800 مم | لا عيوب سطحية بعد اللحام، هندسة مقاومة للإرهاق.
تحديالآلة السابقة ذات الثلاثة أسطوانات أنتجت أنابيب ألومنيوم بتشوه سطحي ±2-3 مم. معدل الخردة 8-10%؛ رفض العميل 12% من الطلبات. الألومنيوم المتخصص 6063-T6 صعب المعالجة دون تدهور المواد.

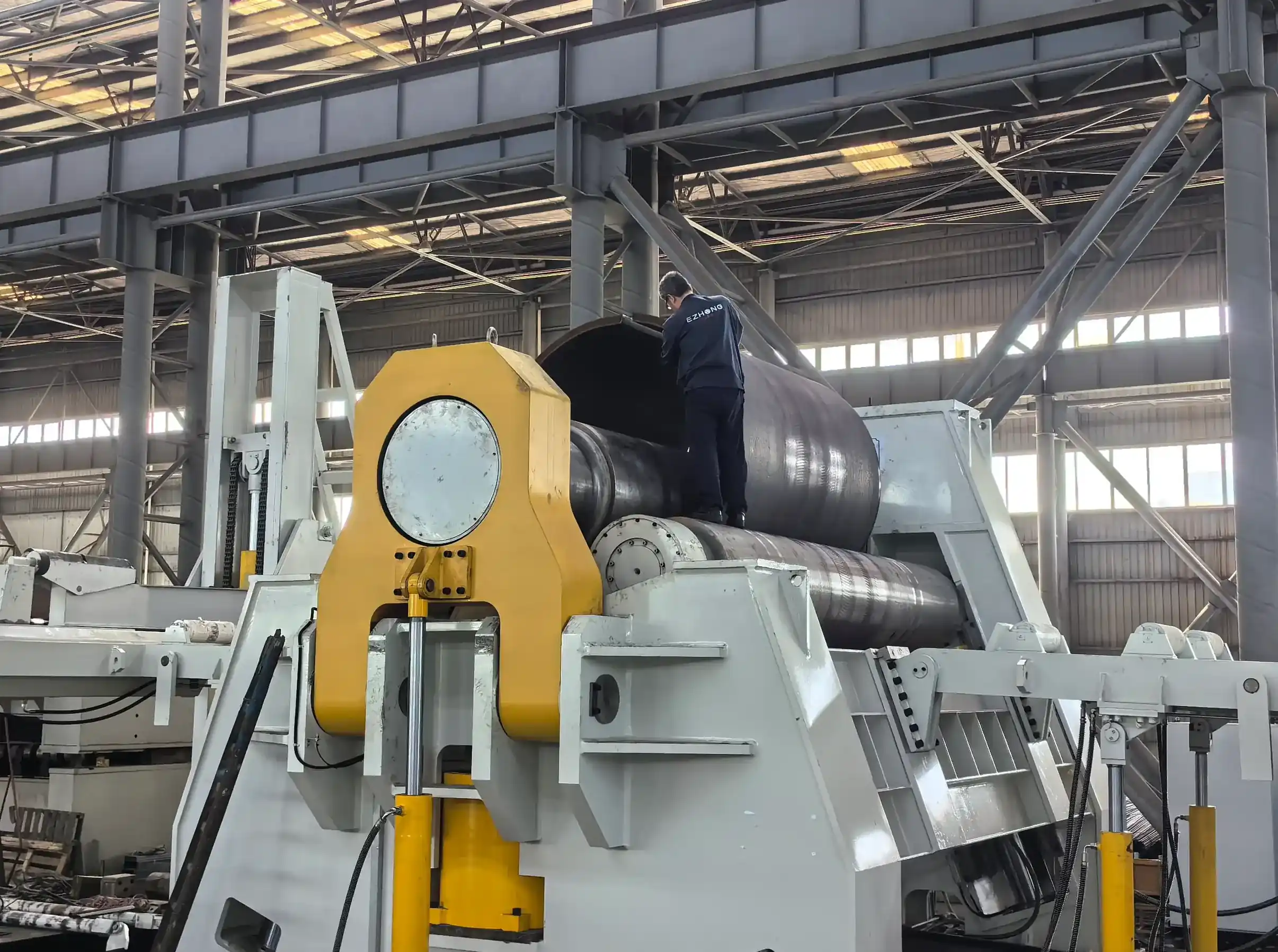

الحلمجهز EZW12X-20×2500 بمحور علوي متوازن بالضغط الهيدروليكي ونظام سرعات مزدوجة.
The query appears to be missing the specific text/button label/content to translate. Please provide that, and I'll output the Arabic translation in the requested JSON format.جودة السطح: أزالت الخدوش؛ حققت تشطيبًا لامعًا مثل المرآة (Ra ← 0.8μm). انخفض معدل الخردة من 8-10% → 1.2%. تحسن قبول العملاء من 88% → 99.5% جودة أولية. تحسن محصول المواد من 92% → 98.5%.
تحديتصنيع أنابيب 316L من الفولاذ المقاوم للصدأ لمعدات الصيدلانية. استغرق الفحص السطحي اليدوي 30 دقيقة لكل 100 أنبوب؛ خسارة الخردة 6% بسبب العلامات السطحية غير المكتشفة. يرفض العميل (شركة OEM رئيسية في الصيدلانيات) أي أنابيب بها عيوب سطحية مرئية.
الحلمتكامل إي زد دبليو 12X-25×3000 مع مراقبة متقدمة للمواقع + محطة فحص بصري متكاملة خطياً
The query appears to be missing the specific text/button label/content to translate. Please provide that, and I'll output the Arabic translation in the requested JSON format.الوقاية من العيوب: نظام توازن الضغط الهيدروليكي أدى إلى إزالة 95% من العلامات السطحية السابقة. كفاءة التفتيش: تقليل وقت التحقق اليدوي بنسبة 80% من خلال التفتيش الآلي. رضا العميل: لا إرجاعات تحت الضمان. توفير التكاليف: إلغاء إعادة العمل؛ هامش ربح أعلى على المواد الدوائية ذات الجودة الطبية.
تحديأنابيب سبيكة دوبليكس 2205 (تكلفة 150-200 يورو/كجم). معدل التخلص السابق للآلة 5-6%؛ غير مقبول للمواد ذات التكلفة العالية. حجم الدفعة 5-10 قطع؛ النفقات الإضافية للإعداد 20-25 دقيقة لكل تغيير في الهندسة.
الحلتم نشر EZW12X-25×2500 مع تعديل هيدروليكي سريع للضغط/اللف الجانبي + تزامن مقسم التدفق
The query appears to be missing the specific text/button label/content to translate. Please provide that, and I'll output the Arabic translation in the requested JSON format.تقليل الخردة من 5-6% ؟ <0.5% (توفير تكاليف المواد 500-1000 يورو/يوم). تقليل وقت الإعداد من 20-25 دقيقة → 2-3 دقائق تبديل الهندسة السريع. مكاسب الدفعات الصغيرة سمحت بقبول الطلبات المخصصة 5-10 قطع. التوفير السنوي €180K+ تقليل تكاليف المواد + إيرادات جديدة من الطلبات المخصصة.
تحديمكونات خزان الوقود من الألومنيوم 6061-T6 لشركات السيارات الأوروبية OEM. التحمل ±0.8 مم؛ جودة السطح حاسمة لسلامة الوصلة الحامة. معدل الخردة السابقة 4%؛ الارتداد في القطعة جعل التحكم في القطر صعبا.
الحلالمتكامل EZW12X-20×2500 مع نظام ثنائي السرعة + وضع اللف الدقيق بسرعة منخفضة للتحكم النهائي في القطر
The query appears to be missing the specific text/button label/content to translate. Please provide that, and I'll output the Arabic translation in the requested JSON format.تم تحقيق تحمل القطر باستمرار ±0.5 مم (مقابل السابق ±1.5 مم). حافظت جودة السطح على السطح المصقول بالعمل؛ ألغيت خطر الصدأ الناتج عن الإجهاد. انخفض معدل الخردة من 4% إلى 0.8%. OEM: وافق العميل السياراتي كمورد من المستوى الأول؛ منح عقدًا طويل الأمد.
توفر آلة ثني الصفائح ذات أربعة أسطوانات الضغط الفعال على الصفائح، والثني المسبق للنهاية، واللف المستمر في اتجاه تغذية واحد. مقارنة بعمليات الثلاثة أسطوانات التقليدية، تقلل من التعامل مع الصفائح، تقلل من الانزلاق في الصفائح، تختصر الحواف المستقيمة المتبقية، وتحسين كفاءة الإنتاج. إنها مناسبة للأعمال الخاصة الشكل مثل الأسطوانية والمخروطية والمنحنية والأخرى.
نعم. تضغط الأسطوانات العلوية والسفلية على اللوحة أثناء عملية التشكيل، مما يسمح بثني أطراف اللوحة مسبقاً قبل اللف المستمر. لا تحتاج القطعة إلى إزالتها وتقليبها بين عمليات الثني المسبق، مما يبسط العملية ويقلل وقت التعامل.
يعتمد السمك والعرض المتاحين للصينيات على نموذج الجهاز وقوة الإنتاج للمادة. يمكن تكوين آلات ثني الأسطوانات الأربعة EZHONG لمجموعة واسعة من أسمك وأعراض الصينيات، بما في ذلك الصينيات المتوسطة والثقيلة. يرجى تقديم السمك المطلوب، العرض المطلوب، الدرجة المادية، والقطر الأدنى للثني لاختيار النموذج بدقة.
يعتمد القطر الأدنى الممكن للثني على موديل الآلة، قطر الدحلة، المسافة المركزية، سمك الصفيحة، مقاومة المواد، والحالة الشكلية المطلوبة. يتيح التصميم القابل للتعديل للدحلة تكوين الآلة لمتطلبات الثني المختلفة. يمكن لحساب القطر الأدنى الممكن بناءً على مواصفات الصفيحة والمواد الفعلية للعميل.
نعم. مع تكوين مناسب لثني الكون، يمكن لآلة اللف الأربعة تشكيل الأغطية المخروطية والمكونات المتناقصة. يتم تعديل مواضع الأسطوانات وفقًا للهندسة المخروطية لتوفير الالتصاق المستقر للصفيحة أثناء التشكيل.
يتم تركيب الصفيحة بشكل آمن بين الأسطوانات العلوية والسفلية أثناء التشكيل. يوفر مبدأ التركيب الأربعة أسطوانات هذا سيطرة مستقرة على موضع الصفيحة ويقلل من خطر الانزلاق، خاصة أثناء ثني النهاية المسبق ومرحلة اللف الأولية. كما أنه يساعد على تحسين التناسق في الأسطوانة المنتهية.
يسمح المسافة المركزية القابلة للتعديل للهندسة الميكانيكية للأسطوانات العاملة بالتكيف مع أحجام اللوحات المختلفة وأشعة الانحناء وشروط التشكيل. من خلال تحسين المواضع النسبية للأسطوانات، يمكن للآلة تحقيق أداء تشكيل أكثر مرونة عبر أبعاد العمل المختلفة.
يمكن تكوين الآلة للصلب الكربوني والستينلس ستيل وسبائك الألومنيوم ومواد الهندسة الأخرى، وفقًا لسمك اللوح المطلوب والقوة القاطعة وقطر الانحناء ودرجة حرارة التشكيل. يمكن اختيار مادة لفة العمل ونظام الهيدروليكي وتكوين الآلة وفقًا للمادة والتطبيق المحدد.
نعم. يمكن تكوين آلات ثني الألواح ذات الأربعة أسطوانات على موقع EZHONG باستخدام أنظمة تحكم PLC أو NC أو CNC وفقًا لمستوى الأتمتة المطلوب. يمكن للتحكم الآلي إدارة مواضع الأسطوانات ومعلمات التشكيل والتسلسلات التشغيلية وإعدادات الإنتاج، مما يساعد على تحسين التكرار وتقليل تدخل المشغل.
حسب نموذج الجهاز والتطبيق، تشمل التكوينات الاختيارية الدعامات العلوية الهيدروليكية، والدعامات الجانبية الهيدروليكية، ومنصات التغذية التلقائية، وأجهزة ثني القمرات، وتكوينات اللف الساخن، والأسطوانات العاملة المتخصصة. يمكن لهذه الخيارات تحسين دعم الصفائح، واستقرار التشكيل، ومعالجة المواد، وإمكانيات العملية للتطبيقات ذات المتطلبات العالية.
الترقية الاختيارية لـ IoT تشمل مراقبة الضغط التجريبي. يصدر التنبيهات إذا انخفض الضغط أكثر من 2 بار لأكثر من 5 دقائق (يشير إلى فشل محتمل في الختم). يُصدر علامة صيانة تنبؤية قبل 2-3 أسابيع من استبدال الصمام المتوقع.
| إكسسوار | الوظيفة / المواصفات | تطبيق |
|---|---|---|
| دعم هيدروليكي علوي | القطر الأقصى للدعم: 16 م؛ القدرة على التحميل: 150 طن | يدعم الأقراص ذات الأقطار الكبيرة والثقيلة أثناء اللف، مما يحسن استقرار التشكيل |
| دعم جانبي هيدروليكي | يوفر دعمًا جانبيًا للغلافات ذات الأقطار الكبيرة ويقلل من انحراف اللوحة | يمنع الترهل وانحراف اللوحة، مما يحسن دقة اللف |
| منصة التغذية التلقائية | منصة التغذية التلقائية - منصة التغذية المحركة بطول قابل للتخصيص | يسهل تحميل وتغذية اللوحات الطويلة والثقيلة |
| تكوين اللف الساخن | مصمم لتشكيل الصفائح عالية الحرارة؛ درجة الحرارة العاملة حتى 1000 درجة مئوية | مناسب لتطبيقات اللف الساخن بما في ذلك الفولاذ المقاوم للصدأ ومواد أخرى قابلة للتشكيل بالحرارة |
| جهاز ثني المخروط | جهاز مخصص لتشكيل الألواح المخروطية | يسهل اللف الدقيق للغلاف المخروطية والمكونات المخروطية |
| أسطوانات العمل | أسطوانات عمل اختيارية مقسّرة ومطحونة بدقة؛ أسطوانات 60CrMnMo المصنوعة بالتكبيس المتاحة لنماذج اللف الساخن | مادة لفائف مخصصة ومعالجة سطحية وفقًا لمتطلبات المواد والتشكيل |
