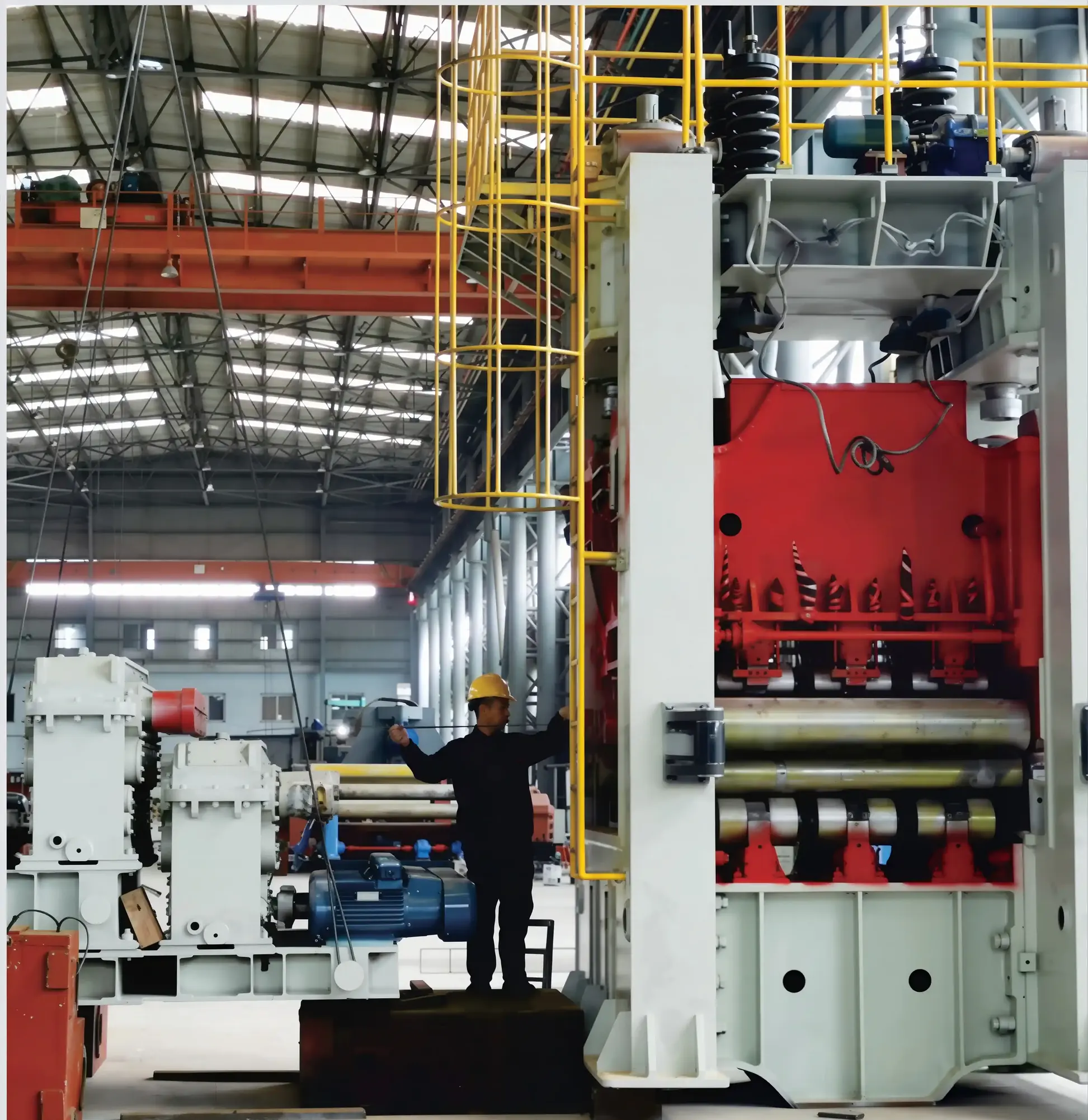

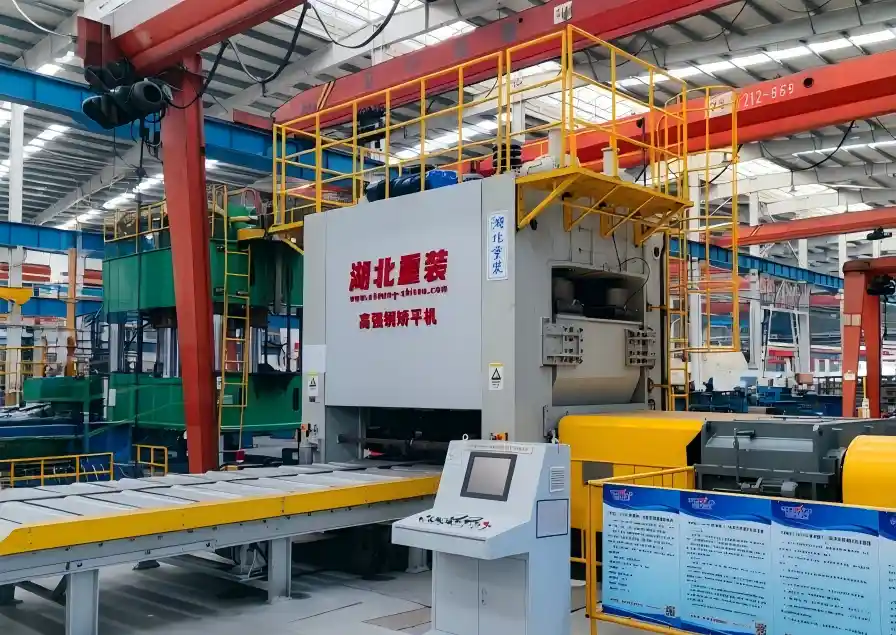

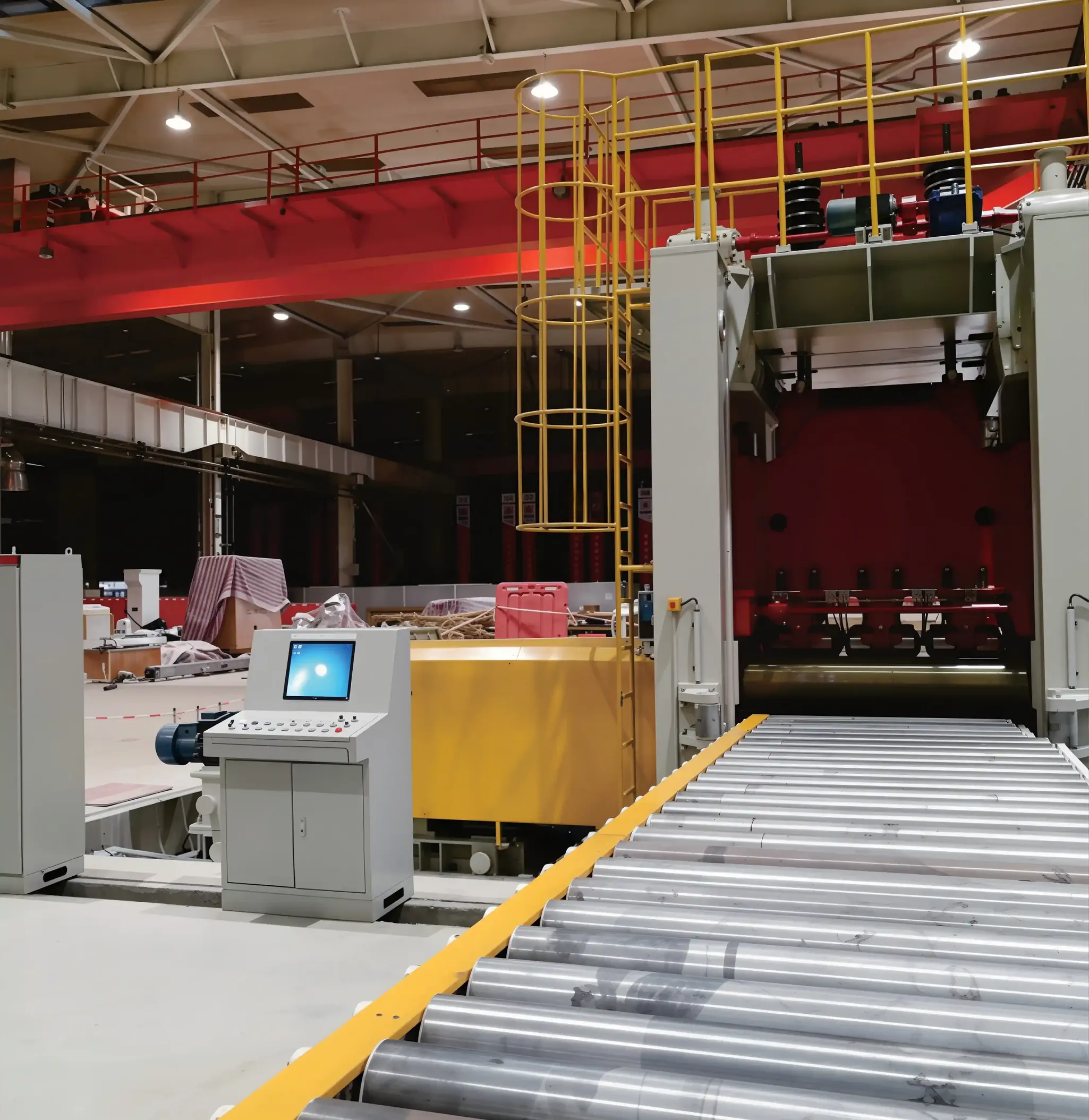

مصممة خصيصًا لألواح الفولاذ عالية القوة ذات الحدود القصوى للإنتاج 1600 ميغاباسكال. يضمن التكوين المتقدم للترس ونظام توزيع الضغط التنعيم المنتظم دون تلف المواد أو عيوب سطحية.
تحقق دقة مسطحة استثنائية قدرها 1.0-1.5 مم/م²، مما يزيل التشوه والتوتر الداخلي. يضمن الترس المصقول بدقة من سبيكة الفولاذ 42CrMo ذات الصلابة HB260-280 أداءً متسقًا وعمرًا طويل الخدمة.
تقنية مرخصة لتشغيل الترس المنفصل وتصميم قابل للتعديل للترس الجانبي. يحافظ على صلابة الترس العامل ويحد من التشوهات الموجية وصفائح على شكل ملعقة بشكل فعال.
نظام الترس العلوي والسفلي المدفوع بالكامل مع نظام دفع محرك مزدوج يضمن تشغيلًا مستقرًا وقدرة على الكبح الطارئ. يقلل جهاز البدء الناعم من التأثير على الشبكة الكهربائية مع الحفاظ على مستوى منخفض من الضجيج وبنية مدمجة للإنتاج المستمر.
آلية تعديل حديد مائل متكاملة تسمح بتعديل دقيق يدوي لتقعر الترس العلوي والسفلي. تتكيف بسهولة مع متطلبات التصحيح لأنواع مختلفة من التشوهات بما في ذلك الثني الموجي وصفائح على شكل ملعقة.
يتعامل مع نطاق السمك من 8-120 مم وعرض حتى 3000 مم. مناسب لصناعة آلات البناء والتصنيع السيارات وصناعات المعدات الثقيلة. قابل للتخصيص لأحجام أكبر وسرعات أسرع بناءً على المتطلبات المحددة.
نظام محرك مزدوج موثوق يضمن عمليات مستقرة وفعالة.
ترتيب أسطوانات الأسطوانات بنمط الشطرنج مع قابلية تعديل الانتفاخ لأداء مستوٍ فائق
هيكل إطار من حديد مسلح مقاوم للثقب يضمن انخفاضًا ضئيلًا واهتزازًا أثناء عمليات المستوى تحت الحمل العالي
أسطوانات فولاذ سبائكية Gcr15 مطبوخة بصلابة HRC 60-62، مطحونة بدقة ومصقولة لتشطيب سطحي فائق وجودة خدمة طويلة
صمام تناسبي سيرفو عالي الاستجابة مع نظام تغذية راجعة مغلق، يوفر دقة تحكم بدقة في فجوة اللف حتى 0.01 مم
وحدة تحكم Yihai مع واجهة HMI تعمل باللمس، وحسابات معلمات ذكية وإدارة بيانات لسجلات المواد حتى 2000
| النموذج | العرض المفيد (مم) | الحد من الإجهاد (مبا) | السمك الأقصى (مم) | دقة التنعيم (مم/م²) | السرعة (مم) |
|---|---|---|---|---|---|
| EZW43-20x1500 | 1500 | 785 | 20 | 1.0-1.5 | 3-6 |
| EZW43-16x2500 | 2500 | 1100 | 16 | 1.0 | 6 |
| EZ43B-8x1500 | 1500 | 1100 | 8 | 1.0 | 6 |
| EZW43BY-8X2000 | 2000 | 1600 | 8 | 1.0 | 3.2-6 |
| EZW43T-120x3000 | 3000 | 400 | 120 | 1.0-1.5 | 2.4-6 |
يمكن تخصيص الحجم الكبير والخاص والسرعة الأكبر وفقًا للطلب
ASTM A516 Gr.70 / 16MnDR، سمك 50-200 مم، تحمل الدورة ±2 مم.
أنابيب API X80/X120، سمك 30-150 مم، التحكم في التشوه ±1.5%.
الفولاذ الهيكلي Q345/S355، سمك 20-100 مم، تحمل الحافة المسطحة ≤3 مم/1000 مم.
خزان تخزين Q235/A36، سمك 8-60 مم، دقة ما قبل الثني العالية للتجميع.
برميل غلاية SA516/15Mo3، سمك 40-120 مم، دقة دائرية عالية لمطابقة الفرنجة.
مخروط من الفولاذ المقاوم للصدأ 304/316L، زاوية قابلة للتعديل 15°~45°، سطح انتقال سلس.
التحدي:التغييرات المتكررة للقالب تسببت في اختناق الإنتاج.
الحل:EZW11S-100×3000 نموذج VCD CNC.
النتيجة:+42% إنتاج، معدل النفايات 15%→3%، استرداد في 14 شهرًا.
التحدي:عودة التشكيل للوحة X80 السميكة تسببت في خروج القطر عن التحمل
الحل:نظام ما قبل التفريغ الهيدروليكي EZW11X-150×3200
النتيجة:الدائرية ±1.2 مم، توفر 180,000 يورو تكاليف التعاقد الخارجي سنوياً.
التحدي:تسبب عدم التوافق في الثني المسبق لجدار الخزان في تشوه اللحام.
الحل:EZW11S-60×3000 تصحيح انحناء مسبق أفقي سي إن سي
النتيجة:وقت التجميع -35%، السعة السنوية 500→650 وحدات
يختلف القطر الأدنى حسب النموذج. يحقق النموذج الدخولي EZW11S-35×2000 قطر 1.5 متر؛ يصل النموذج الثقيل EZW11X-200×3200 إلى 0.8 متر. تسمح المسافة المركزية المتغيرة بتقليل 40% مقارنة بالآلات ذات التصميم الهندسي الثابت.
يقيس ثلاثة أجهزة استشعار موضع LVDT مستقلة الارتفاع العلوي والسفلي للأسطوانة في الوقت الفعلي. يقارن PLC سيمنز المواقع الفعلية مقابل الأهداف 50 مرة في الثانية ويضبط صمامات التحكم الهيدروليكية ضمن ±2 مم، محافظًا على مستوى ±0.2 مم.
نعم. التكوين القياسي لللف البارد (حتى 50°C في الجو). يتوفر متغير لللف الساخن بأسطوانات 42CrMo معدلة إلى 300°C مع تبريد زيت محسن. يرجى استشارة المهندسين لمتطلبات اللف الساخن المحددة.
24 شهراً من تاريخ الشحن للقطع الغيار والعمالة. يغطي عيوب التصنيع. المواد القابلة للاستهلاك (الختمات، التحملات) وأجزاء الارتداء الروتينية مستثناة. الضمان الموسع متاح (36-60 شهراً) بتكلفة إضافية.
نعم. الترقية الاختيارية لـ IoT تضيف الاتصال بالسحابة. بيانات الضغط والحرارة والدورة في الوقت الفعلي يتم بثها إلى بوابة خدمة EZHONG. يُصدر تنبيهات تنبؤية قبل فشل المكونات بـ 2-4 أسابيع (±دقة 85%).
| إكسسوار | الوقت اللازم | دالة | العرض القيمي |
|---|---|---|---|
| نظام دعم رأسي علوي | 6 أسابيع | دعم لفائف ذات قطر كبير حتى 16 متر | سعة الرفع 150 طن، ميل آلي مع زاوية القمة |
| تركيب الدعم الجانبي | 4 أسابيع | منع الانحراف الجانبي للوحة عريضة | تصحيح هيدروليكي آلي، مطابقة معالجة الأوراق الرقيقة |
| نظام تغذية الأطباق التلقائي | 8 أسابيع | التغذية الآلية والتموضع | توفير 60% في العمالة، تحمل الوضعية <5 مم |
| تكوين اللف الساخن | 10 أسابيع | الدحرجة عند درجة حرارة 300 درجة مئوية | نظام تبريد محسن، لفة مقاومة للحرارة العالية |
| المراقبة والتشخيص عن بعد | 6 أسابيع | تتبع بيانات الآلات في الوقت الفعلي بالسحابة | الصيانة التنبؤية، تقليل التوقف غير المخطط له بنسبة 80% |
