مصمم حصرياً لصفائح الدروع ذات القوة العالية جداً (1100-1300 ميغاباسكال). يتطلب الارتداد المرن الشديد هندسة منحنى الضغط المتخصصة. يلغي نظام الدفع المزدوج المتزامن أثر اللف الدوار في السبب الجذري. يحقق دقة ±0.5 مم/م² التي كانت مستحيلة سابقاً.
دفع براءة اختراع بأربعة معددات كوكبية على محاور متزامنة — يقلل عزم المحور 50% ويزيد معامل السلامة 2.5-3.0× لتشكيل صفائح الدروع الثقيلة.
مسار الدفع: المحركات → مقسم التدفق → 2 محولات أولية → محور متزامن → 2 محولات ثانوية → بكرات
50% أقل توتراً على المحور من محركات الدفع المشتركة التقليدية
معامل أمان 2.5-3.0 للوحة الدرع العسكرية
فشل آمن: محول واحد متوقف، ويستمر الباقي
صمامات الاحتياطي تختلف في قطرها (مركز كبير + صمامات حافة أصغر). يوفر ترتيب الشطرنج توزيعاً داعماً مثالياً. أكثر من 70% من طول صمام العمل مدعوم. يقلل الانحناء إلى<0.3 مم حتى تحت أحمال انحناء 80000 كيلو نيوتن.
يأخذ المنحنى الخاص في الاعتبار التعافي المرن الشديد للصلب المدرع (10-15 مم ارتداد لسمك 80 مم). يتم التحكم بعناية في ضغط المدخل لمنع التشقق. يمتد ضغط المخرج على منطقة أكبر من 200 مم لتخفيف التوتر تدريجيًا. منحنى متخصص لكل درجة سبيكة درع.
نظام الدفع بالمحركين المزدوجين يوفر احتياطية جوهرية. إذا فشل محرك واحد، يمكن للمحرك الثاني الاستمرار في العمل بشكل محدود (50% من القدرة). يضمن استمرارية المهمة للتطبيقات العسكرية/الدفاعية. يتسم النظام الهيدروليكي بصمام تفريغ ضغط مزدوج + تراكم احتياطي.
تُنشئ كل صفيحة معالجة وثائق شاملة: تاريخ الضغط، معرف المشغل، الطابع الزمني، قياسات التماسك، شهادة المواد. يتم تصدير البيانات الرقمية إلى تنسيق متوافق مع المعايير العسكرية (MIL-SPEC). يمكّن ذلك من تتبع 100% للمشتريات الدفاعية.
أربعة مفاعلات كوكبية (مثبتة على نهايات الوجه العلوي/السفلي) متصلة عبر محاور مدخل متزامنة. الأنظمة التقليدية تستخدم محوراً متقاطعاً واحدًا (التموج الشقي ±8-12%). المدخل المزدوج المتزامن يلغي التموج، ويقلل عزم الدوران الشخصي للمحور 50%.
التطبيق العسكري:يقلل من خطر فشل المحور بنسبة 90%، يحسن موثوقية المكونات لإنتاج الدروع الحرجة للمهام، مما يسمح بمعالجة لوحات الدروع الأكثر سمكاً وقوة التي كانت مستحيلة سابقاً.

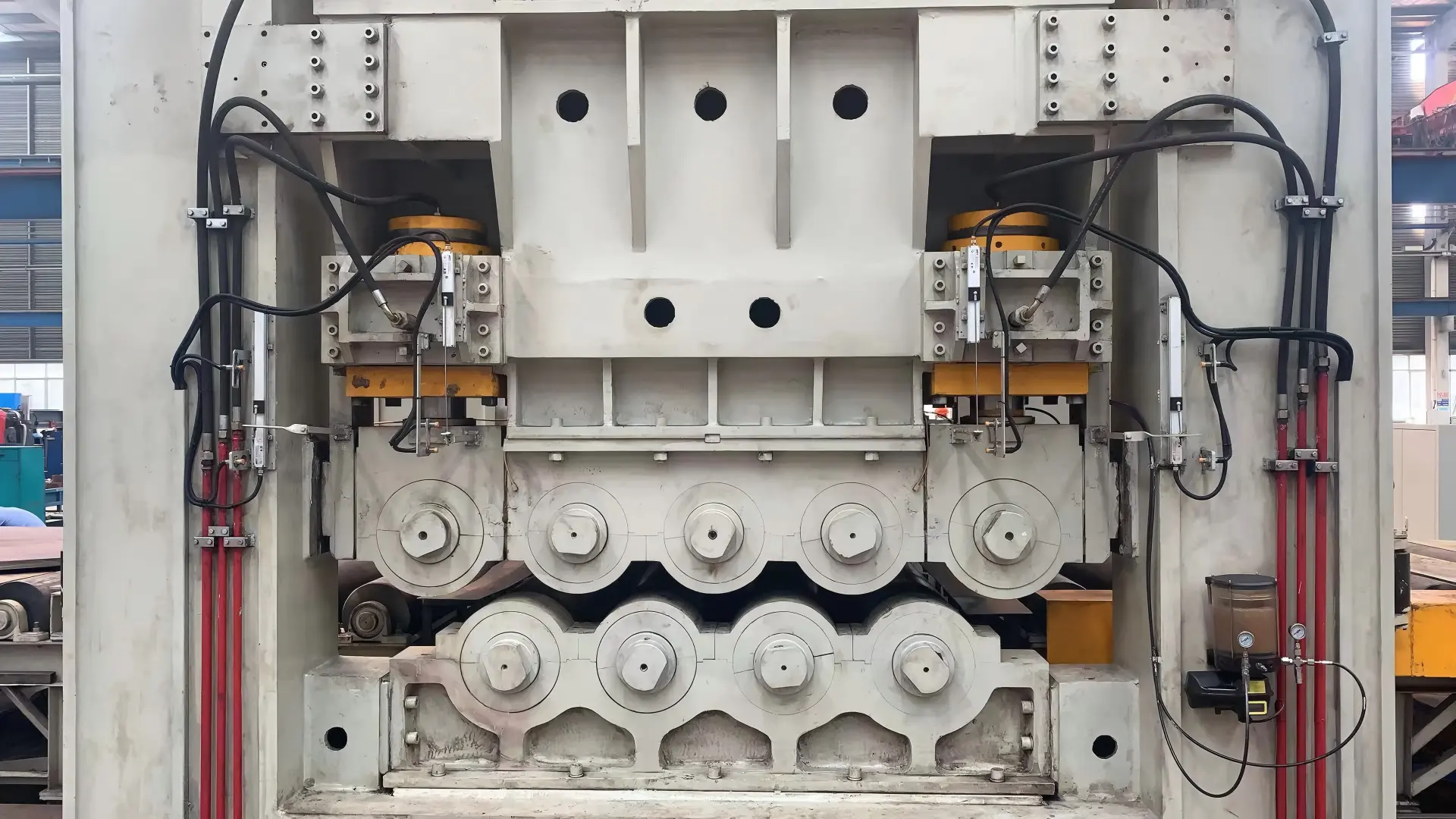

تختلف بكرات الدعم في الأقطار: المنطقة المركزية قطر 440 مم، المناطق الحافية قطر 380 مم. يحسن ترتيب الشطرنج نمط الدعم. يغطي أكثر من 70% من مدى بكرات العمل مقابل 45% في المعدات التقليدية.
الأداء:الانحراف<0.3 مم محفوظ تحت الحمل الكامل 80000 كيلو نيوتن.
الارتداد المرن الشديد (10-15 مم لسمك 80 مم) يتطلب إدارة ضغط متقدمة. خصائص المنحنى المملوكة: منطقة المدخل ضغط عالٍ محافظ (يمنع التشقق)، منطقة الوسط تقليل خطي تدريجي، منطقة الخروج تخفيف ضغط منخفض ممتد (منطقة +200 مم)
هندسة محرك مزدوجة توفر تكرارا في كل مستوى: مستوى المحرك محركان مستقلان (إذا فشل أحدهما → استمرار 50% القدرة)، مستوى الهيدروليك تخفيف ضغط مزدوج + تراكمات مزدوجة، مستوى التحكم وحدتا PLC مزدوجان مع انتقال آلي، مستوى الدفع إدخال مزدوج متزامن يوفر دفع مستمر إذا فشل أحد المخفضات.
الاستمرارية في المهمة العسكرية:يضمن استمرار إنتاج الصفائح الدفاعية رغم فشل مكون واحد، ويقلل من مخاطر انقطاع الإنتاج للشراء الدفاعي، ويسمح بالإنتاج السري/المهم للمهام بثقة.

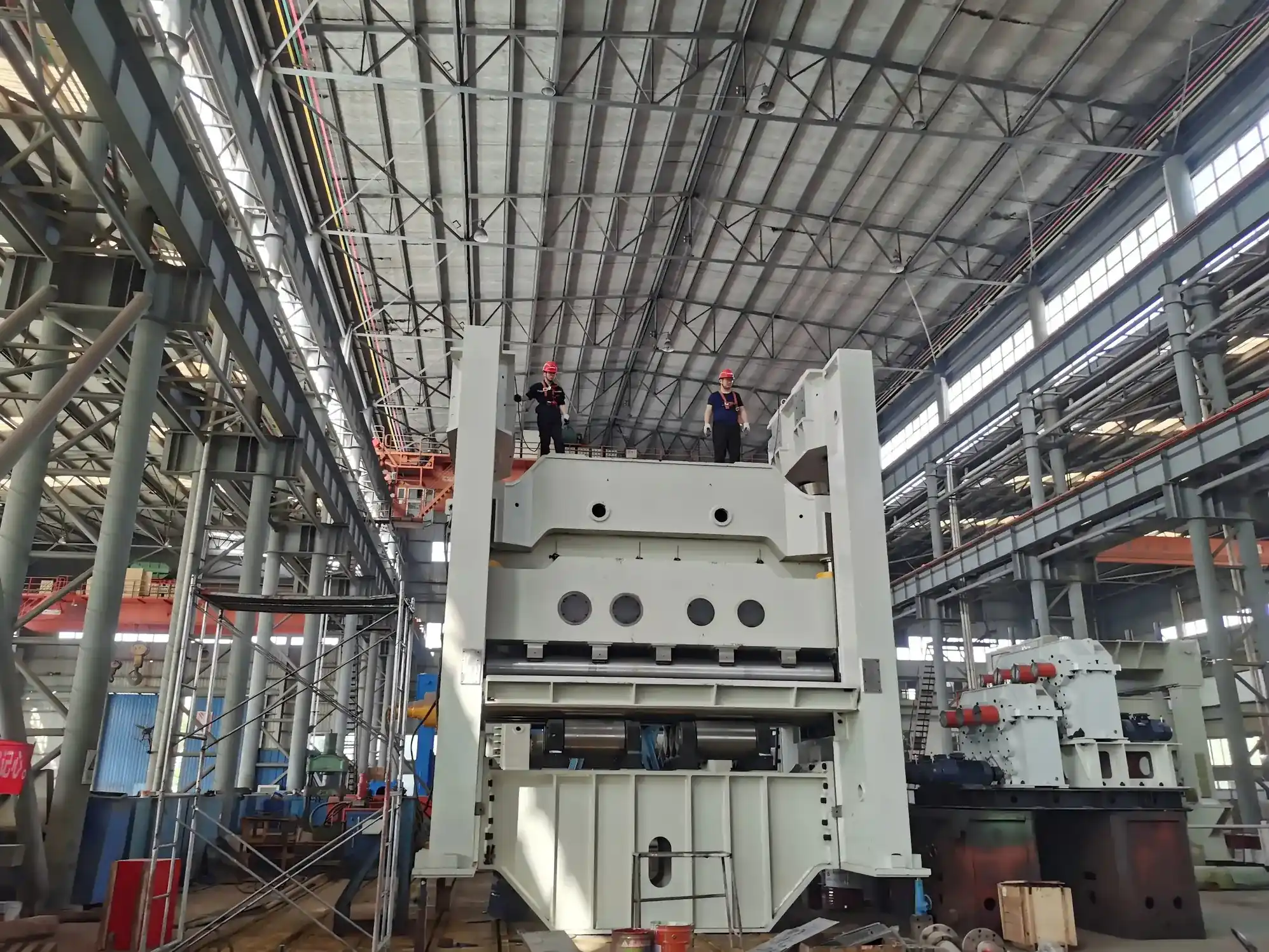

ستيل Q355B مضغوط بعد التشوه، بناء مغلق مسبق التوتر. حمل انحناء إجمالي 80000 كيلو نيوتن. انحراف أقل من 0.3 مم تحت الحمل الكامل. عمر خدمة 25+ سنة تشغيل مستمر (مواصفات عسكرية).
4 محركات هيدروليكية SAI مستقلة (كل واحدة 60-90 كيلو وات) مع محولات كوكبية (نسبة 1:80). محاور مزدوجة متزامنة بسعة عزم 10+ مليون نيوتن متر. نسخ احتياطي عسكري الدرجة لمعالجة الدروع.
ستيل مصقول 60CrMoV (درجة الدروع). تصليب السطح HRC 56-63. قطر 400-450 مم للسعة العالية تحت الحمل. مصفوفة أسطوانات احتياطية متعددة الأقطار بـ 4 صفوف. ترشيح مطلق ثلاثي النسخ الاحتياطي 10μm.
نظامي سيمنز S7-1200 مع تبديل تلقائي. شاشة لمس آمنة 12 بوصة مع مصادقة المستخدم ومستويات الصلاحية. تشفير عسكري الدرجة للمعلمات الحساسة. سجل تدقيق لا يمكن محوه لجميع العمليات.
| النموذج | السمك (مم) | العرض (ملم) | الإجهاد (ميجا باسكال) | الأسطوانات | السعة (كيلو نيوتن) | الدقة | القدرة (كيلوواط) |
|---|---|---|---|---|---|---|---|
| إي زد دبليو 43 تي -80×2200 | 80 | 2200 | 1100 | 17 | 45000 | ±0.5 | 240×4 |
| إي زد دبليو 43 تي -100×2500 | 100 | 2500 | 1100 | 17 | 55000 | ±0.5 | 280×4 |
| إي زد دبليو 43 تي -120×3500 | 120 | 3500 | 1300 | 17 | 80000 | ±0.5 | 360×4 |
أجب على بعض الأسئلة السريعة لمساعدتنا في توصية أفضل آلة مستوية للوحات لتطبيقك.
المواد: فولاذ درع 1100-1300 ميجا باسكال؛ السمك: 80-120 مم؛ التطبيق: درع المركبات، الهياكل الواقية. المتطلبات: دقة ±0.5 مم، عيوب سطحية صفرية، تتبع كامل.
المواد: سبيكات درع متخصصة؛ السمك: 60-100 مم؛ التطبيق: ألواح واقية، أكواخ بالستية. المتطلب: دقة أبعادية قصوى، موثوقية حاسمة للمهمة.
المواد: سبيكات قوية فائقة؛ السمك: 80-120 مم؛ التطبيق: أنظمة أسلحة، تعزيز هيكلي. المتطلب: جودة عسكرية، وثائق مصنفة.
المواد: مواد درع مصنفة؛ السمك: متغير حسب المواصفة؛ التطبيق: تصنيع معدات عسكرية. المتطلب: تصريح أمان، سجل تدقيق، قابلية تتبع.
التحدي:لوحة درع (100 مم، 1100 MPa) تتطلب دقة ±0.3 مم. حقق الجهاز السابق ±1.2 مم. 18٪ معدل رفض من قبل مفتشي الدفاع.
الحل:EZW43CY-100×2500 مع محرك مزدوج متزامن + نظام توثيق عسكري.
النتيجة:تحسين الدقة إلى ±0.35 مم؛ انخفض معدل الرفض إلى 0.8٪؛ تحقيق موافقة عسكرية من الدرجة؛ منح إضافي طلبات بقيمة أكثر من 2 مليون دولار.
التحدي:برنامج درع مصنف. يحتاج إلى معدات بتكرار مزدوج + قدرة استمرارية مهمة. خطر الفشل النقطي الواحد في المعدات التقليدية غير مقبول.
الحل:EZW43CY-120×3500 مخصص مع ازدواجية المسار الكامل + فشل المحرك المزدوج.
النتيجة:تزيل الازدواجية المزدوجة المحرك فشل نقطة واحدة؛ انخفض خطر التوقف عن العمل 90%؛ تمت الموافقة على أمن الإنتاج للإنتاج السري؛ اتفاق توريد دفاع طويل الأمد أكثر من 18 مليون يورو.

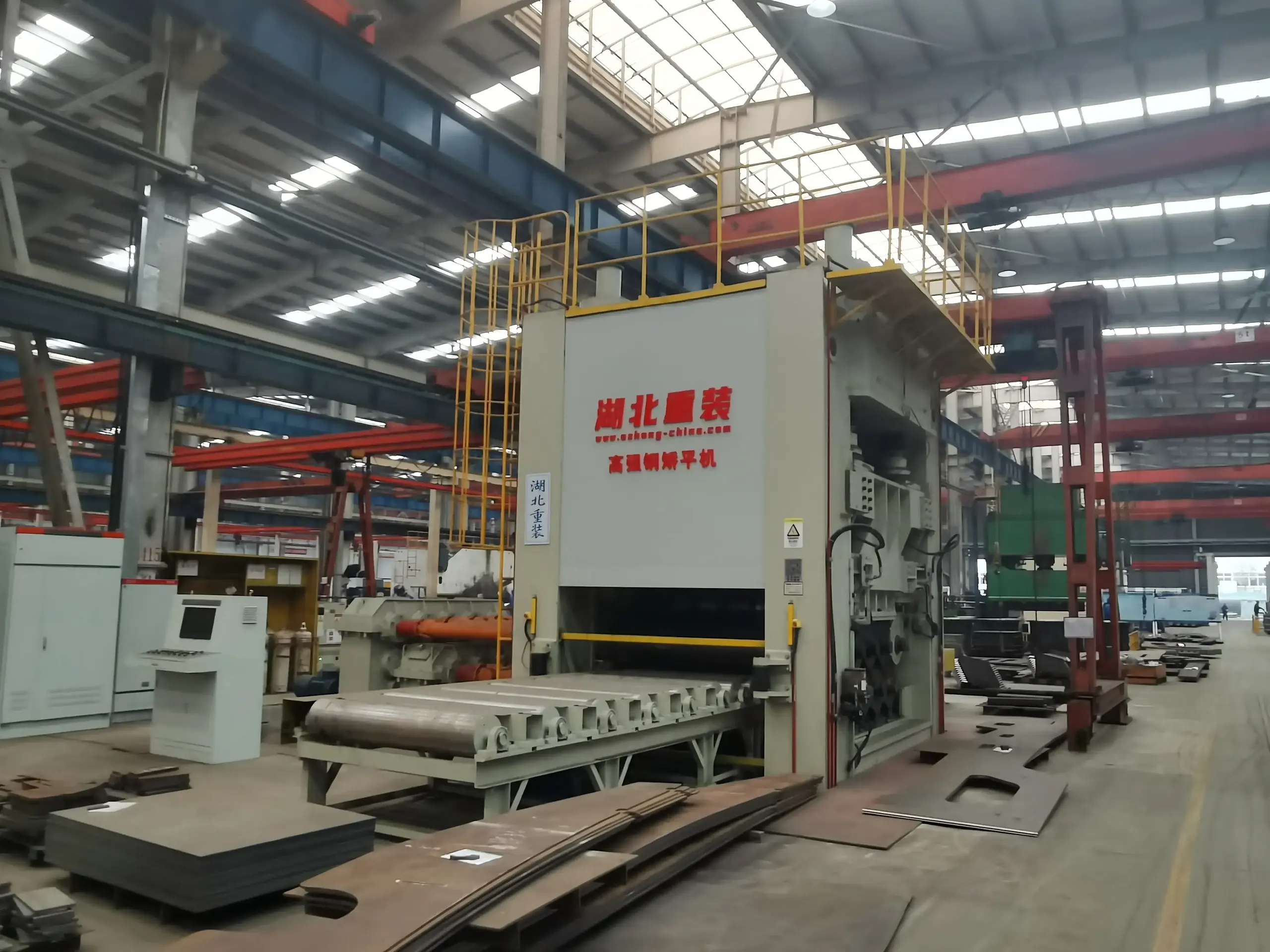

التوافق الكامل على مسار التحميل (محركان، تخفيف مزدوج، تراكمات مزدوجة)، وثائق التتبع بدرجة عسكرية، معالجة بيانات بترخيص أمني، قدرة استمرار المهمة (50% من السعة إذا فشل المكون). مصممة خصيصاً لمعايير المشتريات الدفاعية.
يخلق محور التقاطع التقليدي تقلب عزم الدوران (±8-12%)، مما يسبب زيادات في الضغط → عيوب سطحية. يقلل الإدخال المزدوج المتزامن من التقلب إلى <±1% توتر موحد → يمكن تحقيق دقة ±0.5 مم (مقابل ±1.2 مم تقليدي).
كل مكون حرج يحتوي على نسخة احتياطية. المحرك يفشل → المحرك الثاني يستمر. تخفيف الضغط يفشل → التخفيف الاحتياطي يفعل. المخفض يفشل → المدخل المتزامن يدفع النظام المتبقي. يضمن استمرارية الإنتاج رغم فشل مكون واحد.
نعم. تشمل الميزات الأمنية: مصادقة المستخدم بمستويات الصلاحية، مسار التدقيق غير القابل للتلاعب، تخزين البيانات المشفر، بروتوكولات التعامل مع الوثائق المصنفة، إمكانية التكامل مع قاعدة بيانات الحكومة.
فواصل الخدمة 300 ساعة (أقصر من المعيار بسبب الأحمال الثقيلة). تشمل: تحليل زيت الهيدروليكي، فحص التحملات، استبدال المواسير، معايرة صمام الضغط، التحقق من التحقق من الارتباط المتزامن للمدخل. يتطلب الـ PM الكامل 18-24 ساعة.
| عنصر | قيادة | وظيفة | القيمة العسكرية |
|---|---|---|---|
| سيطرة الوصول إلى الأمان المعززة | 8 أسابيع | وضوح متعدد المستويات، مصادقة بيومتريك | قدرة الإنتاج المصنفة |
| نظام النسخ الاحتياطي للبيانات المتكرر | 6 أسابيع | نسخ احتياطي آمن تلقائي، تشفير | حماية البيانات الحرجة للمهمة |
| النشيص التشخيص عن بعد (آمن) | 10 أسابيع | المراقبة المشفرة، شبكات عسكرية | دعم بعيد مع الامتثال للأمان |
| ترقية النسخ الاحتياطي المتكرر | 8 أسابيع | فشل الدفع التلقائي للمحرك/المخفض | 50% استمرارية القدرة إذا فشل المكون |
| نظام مسار التدقيق العسكري | 6 أسابيع | سجل عمليات غير قابل للتغيير مقاوم للتلاعب | الامتثال للمشتريات الدفاعية |
