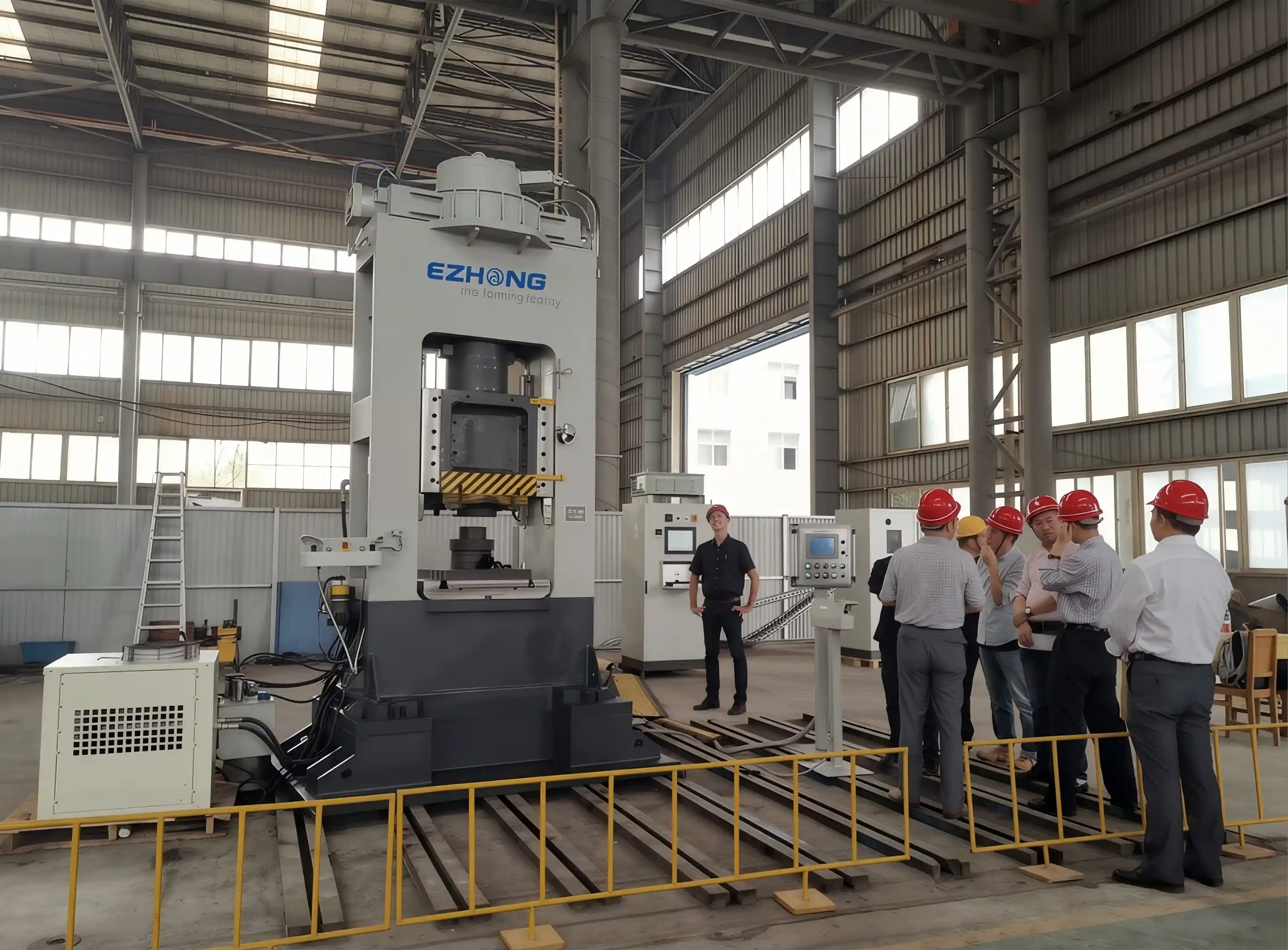

عمود رأسي واحد (بدون عوائق جانبية) يتيح الوصول غير المقيد للأجزاء من ثلاثة جوانب. هيكل إطار C: طاولة العمل + عمود الدعم + العارضة العلوية المتصلة عبر 5 أعمدة شد. صلابة فائقة دون انحراف الإطار. مثالي لتغييرات التطبيقات المتنوعة.
وضع التحكم النقطي: يتحكم المشغل يدويًا عبر زر الدفع (مثالي للعمل غير المتكرر، العمل الاختباري). وضع شبه التلقائي: تنشيط دورة مدعومة بـ PLC (الإنتاج المتكرر). الآلة الواحدة تخدم أدوار التصميم التجريبي والإنتاج ذو الحجم العالي.
أعمدة التوجيه: صلب مطبوخ قسرياً، سطح خارجي مطلي بالكروم. تحمل التوافقية ±0.1 مم محافظ عليه طوال الضربة. يمنع الاختناق أو الانزياح الجانبي للمحرك المضغوط. حاسم لعمليات الصب الدقيق بالقوالب، التعريف، والصب بالقوالب.
النمط الصناعي القياسي لفتحات T (تباعد 25 مم، مسامير M20) يتيح تركيب الثوابت/الأقواس بسرعة. يطابق حاجز التوجيه تكوين فتحات الطاولة T. يبسط تبديل أدوات التصنيع: الإعداد النموذجي<10 دقائق. يدعم التركيبات المخصصة.
تدير وحدة التحكم المنطقية القابلة للبرمجة دورة الضغط: سرعة الاقتراب (سريعة)، سرعة العمل (قابلة للتعديل)، وقت الانتظار (قابل للضبط)، سرعة العودة (مسيطر عليها). يبدأ المشغل الدورات بضغطة زر واحدة. وقت دورة متكرر ±0.5 ثانية عبر عملية الإنتاج.
يُتيح الصمام التناسبي تعديل السرعة بلا خطوات. سرعات بطيئة للعمليات التشكيلية الدقيقة؛ سرعات أعلى للإنتاج السريع. معلمات دورة فردية مخزنة لكل تطبيق. يحسن جودة الجزء مع الحفاظ على الإنتاجية.
طاولة العمل (بناء لوح صلب ملحوم) + عمود الدعم (مقطع أنابيب صلبية) + الشعاع العلوي المتصل عبر 5 أعمدة شد دقيقة (وليس مسامير). يلغي انحراف الإطار تحت الحمل المقدر. معمارية إطار C توفر وصولاً غير معوق إلى الأجزاء من ثلاثة جوانب.

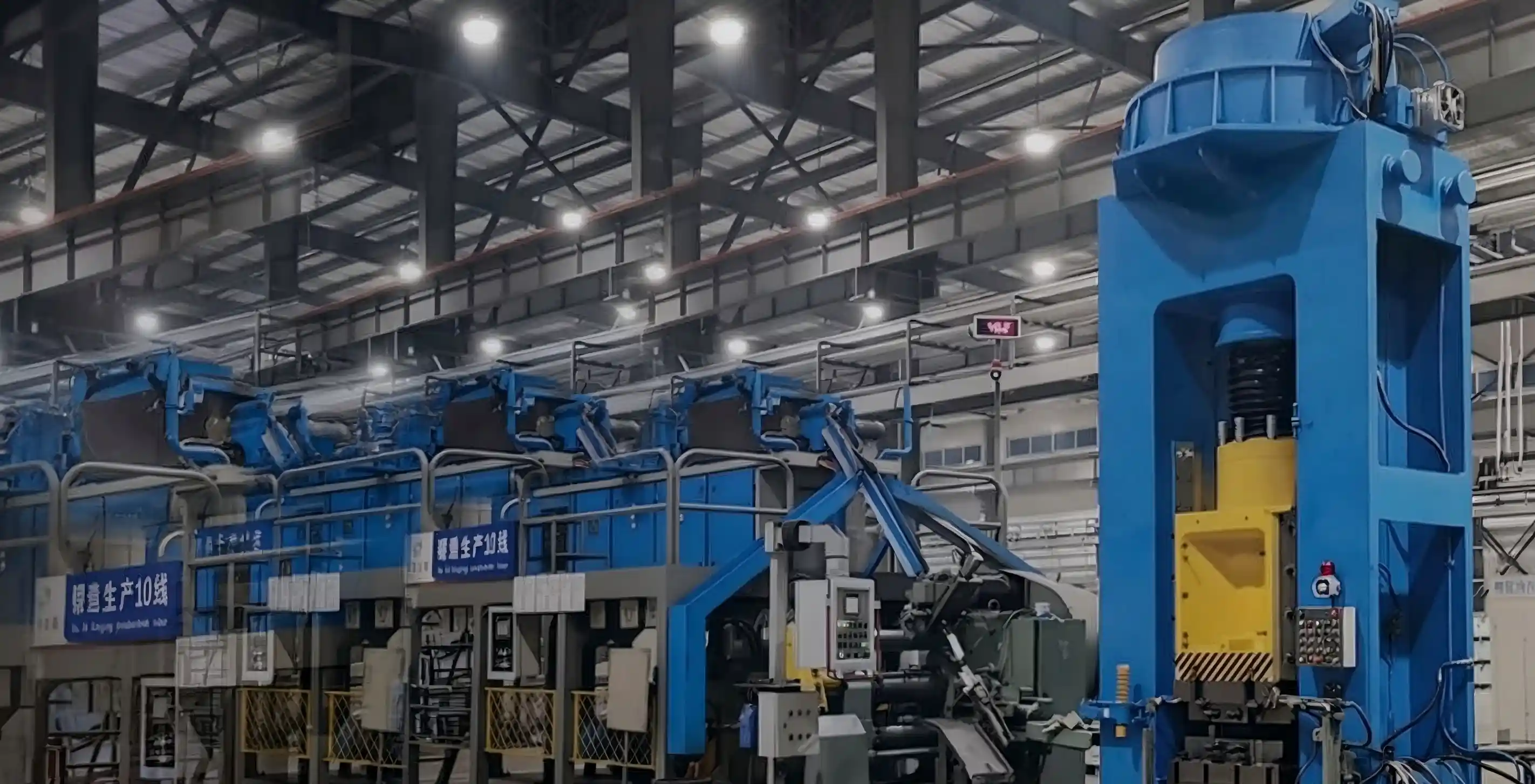

يضمن أربعة أعمدة توجيه (فولاذ، مطلوب + مطلي كروم) التمركز ±0.1 مم. الأعمدة موضعة لتشكيل نمط دعم مستطيلي حول رام الضغط. يمنع طلاء الكروم الصدأ؛ التصميم الذاتي التشحيم يقلل الصيانة. يضمن حركة رأسية للرام بدون انحراف جانبي.
الفولاذ الهيكلي Q235-Q345، مضغوط بالحرارة. لحام متعدد المراتب وفق معايير فحص ISO 5817. المعالجة في الفرن تُلغي التوترات المتبقية. أسطح التحمل مصقولة بدقة.
أسطوانة مكبس أحادية الاتجاه، قطر 50-100 مم، سكروك 400-800 مم. نطاق الضغط 0-250 بار قابل للتعديل. أسطوانات فولاذ مصنوعة بالقالب فاخرة مع مواد ختم عالية الموثوقية مستوردة.
مضخة متغيرة الإزاحة ذات لوحة الدوران 20-40 سم³/ثورة. الضغط من 0 إلى 250 بار قابل للتعديل. التحكم في السرعة بواسطة صمام تناسبي 0-30 مم/ثانية. خزان التراكم 10-20 لتر مع مبرد هوائي.
سيمنز S7-200 PLC مع البرمجة الصناعية. وضع النقطي ووضع شبه التلقائي. تخزين البرنامج 20+ دورات مسبقة الإعداد. إيقاف الطوارئ مع إيقاف تلقائي لفائق الضغط.
| لم يتم تقديم النص المطلوب ترجمته. يرجى توفير المحتوى الذي تريد ترجمته. | قوة الضغط (kN) | السكروك (مم) | طاولة العمل (مم) | نطاق السرعة (مم/ث) | القدرة (كيلوواط) | الأبعاد L×W×H (ملم) |
|---|---|---|---|---|---|---|
| هايب-100 | مائة | أربعمائة | ٨٠٠×٨٠٠ | لم يتم تقديم النص المطلوب للترجمة | ٧٫٥ | ١٢٠٠×١٠٠٠×١٦٠٠ |
| هيب-١٥٠ | 150 | The button content (or any text/content to translate) is not specified in your query. Please provide the exact text you'd like translated into Arabic (and expressed as a website-style button label if desired), then I can output the requested JSON format. | ١٠٠٠×١٠٠٠ | يرجى تقديم النص المطلوب ترجمته إلى العربية | ١١ | ١٤٠٠×١٢٠٠×١٨٠٠ |
| HYP-200 | ٢٠٠ | Content to translate is not provided | ١٢٠٠×١٢٠٠ | لم يتم تقديم أي محتوى للترجمة | ١١ | ١٦٠٠×١٤٠٠×٢٠٠٠ |
| HYP-300 | 300 | 700 | 1400×1400 | 0-15 | 15 | 1800×1600×2200 |
| HYP-500 | The button content (or any text/content to translate) is not specified in your query. Please provide the exact text you'd like translated into Arabic (and expressed as a website-style button label if desired), then I can output the requested JSON format. | 800 | 1500×1500 | 0-10 | 15 | 2000×1800×2400 |
التطبيق: التنقيط على الصفائح المعدنية، السحب العميق، الثني. المادة: ألومنيوم، نحاس، ألواح فولاذية بسمك 0.5-3 مم. الحمل النموذجي: 100-200 كيلو نيوتن. المتطلب الرئيسي: دقة موضعية ±0.1 مم، توزيع ضغط موحد.
التطبيق: تجميع الإدراجات، إزالة الخيوط، الوضعية الدقيقة. المادة: أجزاء بلاستيكية مصبوغة، إدراجات معدنية. الحمل النموذجي: 50-150 كيلو نيوتن. المتطلب الرئيسي: وقت دورة متسق، لمسة ناعمة لتجنب تلف الجزء.
التطبيق: العمليات النهائية، الثقب، التحجيم النهائي. المادة: ألومنيوم مصبوغ، حديد مصبوغ بالقالب، فولاذ طرقي. الحمل النموذجي: 150-500 كيلو نيوتن. المتطلب الرئيسي: وقت دورة سريع، تكرار عالي.
التطبيق: تركيب المحامل بالضغط على المحاور. المادة: سبائك حديدية، تثبيتات ألومنيوم/برونز. الحمل النموذجي: 100-300 كيلو نيوتن. المتطلب الرئيسي: التحكم الدقيق في الحمل، عدم تلف أي جزء أثناء التجميع.
التطبيق: تشكيل الضغط للطبقات المركبة، الألياف الكربونية. المادة: مركب ألياف كربونية إبوكسي، بلاستيك معزز بألياف زجاج. الحمل النموذجي: 50-200 كيلو نيوتن. المتطلب الرئيسي: ملف تعريف الضغط المتحكم فيه، إدارة حرارية.
التطبيق: اختبار المواد، اختبارات الضغط، التحقق من تحميل الإثبات. المادة: عينات اختبار مختلفة. الحمل النموذجي: 100-500 كيلو نيوتن قدرة على نطاق واسع. المتطلب الرئيسي: قياس الحمل الدقيق، قدرة تسجيل البيانات.

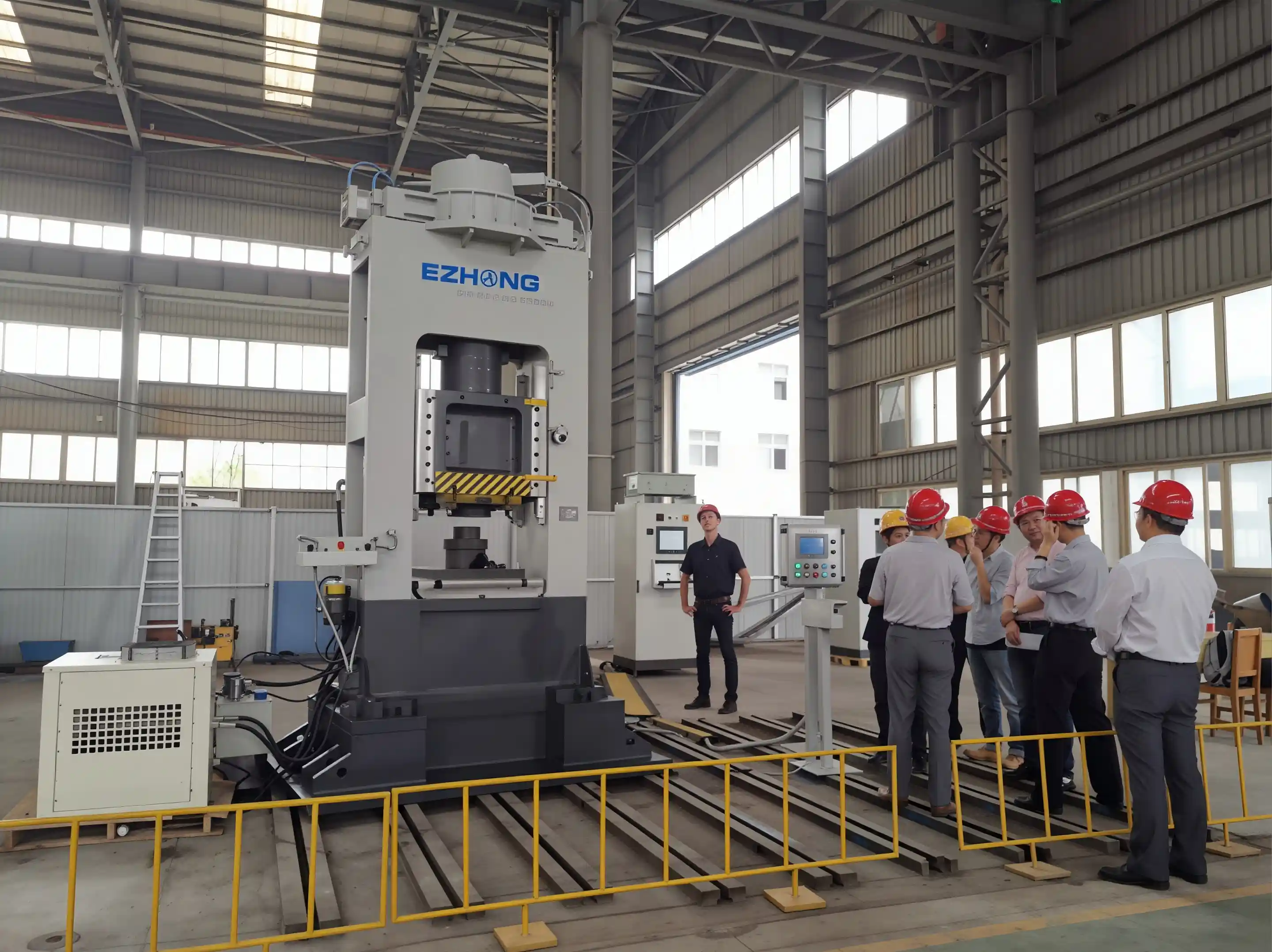

التحدي:تقليم مكونات الصب بالقوالب (200 kN) عملية يدوية غير متسقة. وقت الإعداد 30 دقيقة لكل تغيير قالب. جودة تعتمد على مهارة المشغل.
الحل:تم نشر HYP-200 مع شبه آلي PLC + أدوات سريعة التغيير بفتحة T.
النتيجة:خفض وقت الإعداد من 30 دقيقة إلى 8 دقائق؛ تحسين اتساق مدة الدورة من ±5% إلى ±0.5%؛ تدريب المشغل من أسبوعين إلى يومين؛ كفاءة الإنتاج +35%؛ خفض معدل الخردة من 6% إلى 0.8%.
التحدي:تركيب الضغط الملائم للمحمل (150 kN) يتطلب لمسة ناعمة لمنع تلف جناح المحمل. الضغط اليدوي: معدل تلف 8%. سرعة الضغط النقطي-الإجراء غير متسقة.
الحل:HYP-150 مع التحكم في السرعة البرمجية + تكرار الدورة.
النتيجة:خفض معدل التلف من 8% إلى 0.3%؛ مدى اتساق سرعة التركيب ±3% محافظ عليه؛ تقليل إرهاق المشغل مع الدورة الآلية؛ معدل الإنتاج +40%.
نقطي-الإجراء: يمسك المشغل الزر اليدوي طوال دورة الضغط (للتصميم التجريبي، الضغطات الفردية، العمليات المتغيرة). شبه آلي: يضغط المشغل على الزر مرة واحدة؛ يقوم PLC تلقائياً بتسلسل الاقتراب → العمل → التوقف → دورة العودة (للإنتاج المتكرر).
مدة الدورة ±0.5 ثانية محافظ عليها عبر تحكم PLC. مدى تغير قوة الضغط: ±3% محافظ عليها عبر ردود فعل ضغط صمام متناسب. تكرار الموضع: ±0.1 مم عبر أعمدة دليل دقيقة.
نعم. 20+ برامج دورة محددة مخزنة. يختار المشغل البرنامج حسب نوع المواد، ثم يحمل الأدوات المقابلة (تغيير سريع لـ T-slot،<10 دقائق). يتم ضبط الضغط الهيدروليكي، السرعة، وقت التوقف تلقائيًا حسب البرنامج.
زر وقف الطوارئ الفردي (أحمر، شكل فطري، وفقًا لمعيار ISO). يُفعّل ريلي أمان ثنائي القناة إطلاق ضغط فوري. لا يمكن تنشيط الرام بالضغط بدون أمر زر الدفع (كل من اليدوي + شبه آلي يتطلبان بداية من المشغل).
فواصل 500 ساعة: تحليل زيت الهيدروليكي، فحص الختم، تنظيف أعمدة التوجيه. كل ربع سنة: معايرة صمام الضغط، فحص كفاءة المبرد. سنوي: تقييم كامل للنظام. نافذة الصيانة: 3-4 ساعات لكل صيانة 500 ساعة.
ترقية اختيارية متاحة. يتيح اتصال إيثرنت عدّ دورات في الوقت الفعلي، سجل تاريخ القوة، سجل الإنذارات. يصدر البيانات إلى نظام تتبع الإنتاج بالمصنع. يتطلب تكاملاً مخصصاً لكل منصة MES.
| عنصر | وظيفة | قيمة |
|---|---|---|
| نظام تسجيل البيانات | يسجل الضغط، مدة الدورة، القوة لكل قطعة | تتبع الجودة، إمكانية SPC |
| حزمة مبردة متقدمة | سعة حرارية معززة | إمكانية عمل مستمر 24/7 |
| عداد دورة آلي | تتبع الإنتاج التراكمي | التحقق من حجم الإنتاج |
| مقياس الحمل الدقيق | دقة قياس القوة ±1% | التطبيقات الحرجة (الفضاء الجوي، الدفاع) |
| تشخيص عن بعد | مراقبة مبنية على السحابة، تنبيهات | قدرة صيانة تنبؤية |
| صمام التحكم الحراري | تحافظ على درجة حرارة مثالية 45-55°C | عمر طويل للسائل الهيدروليكي |
| لوحة تركيب مخصصة | واجهة أدوات خاصة بالتطبيق | إعداد أسرع لكل تطبيق فريد |
| حزمة قفل الأمان | الحراس + المفاتيح الحدودية | حماية مشغل معززة |
