مُصممة خصيصاً لتطبيقات الصفائح المتوسطة إلى السميكة التحدي (40-120 مم). ترتيب غير متماثل للأسطوانات مع أسطوانات الحواف القابلة للتعديل يتيح توزيعاً ممتازاً للإجهادات. تقنية تقليل الضغط الخطي التنازلي تتوافق مع المبادئ العلمية لتصحيح مستوى الصفائح، مما يقلل من استهلاك الطاقة مع تعظيم دقة التصحيح.
يقبل الجهاز تغذية المواد من أي اتجاه. يتيح التعديل المستقل لنهاية الإدخال تغييرًا سريعًا بين مواصفات اللوحات المختلفة دون الحاجة إلى إعادة ترتيب ميكانيكي — وهو أمر حيوي للبيئات الإنتاجية الدفعية التي تتعامل مع قطع العمل ذات الأحجام المتنوعة.
كل رولر عامل مدفوع بمحرك كهربائي مخصص عبر معدل كوكبي. يحافظ صمام مقسم التدفق على توازن تحميل مثالي. يزيل التداخل الميكانيكي للمحور العرضي الذي يسبب توزيع إجهاد غير متساوٍ وانحراف الشغل.
يقوم المسح التلقائي بقياس سمك/عرض/درجة المادة للوح القادم. يحسب PLC ويعدل عدد اللفات تلقائياً في الوقت الفعلي. تستخدم اللوحات الرقيقة التكوين متعدد اللفات للدقة؛ تقلل اللوحات السميكة عدد اللفات لزيادة نطاق الدعم—مما يمد عمر المعدات ويحسن استهلاك الطاقة.
يتم تفريغ أقسام اللوحات المستوية المكتملة عبر إطار التقلب الهيدروليكي. يُلغي الرفع اليدوي، ويقلل من تعب المشغل والمخاطر، ويبسط سير العمل الإنتاجي للعمليات عالية الحجم.
يحسب النظام تلقائيًا الكميات المثلى لتقليل الضغط في المدخل/المخرج بناءً على معلمات الإدخال (سمك الصفيحة، العرض، قوة المادة). يدعم تخزين واستدعاء المعلمات—مما يتيح معالجة دفعات سريعة للمواصفات المتماثلة دون إعادة حساب يدوي.

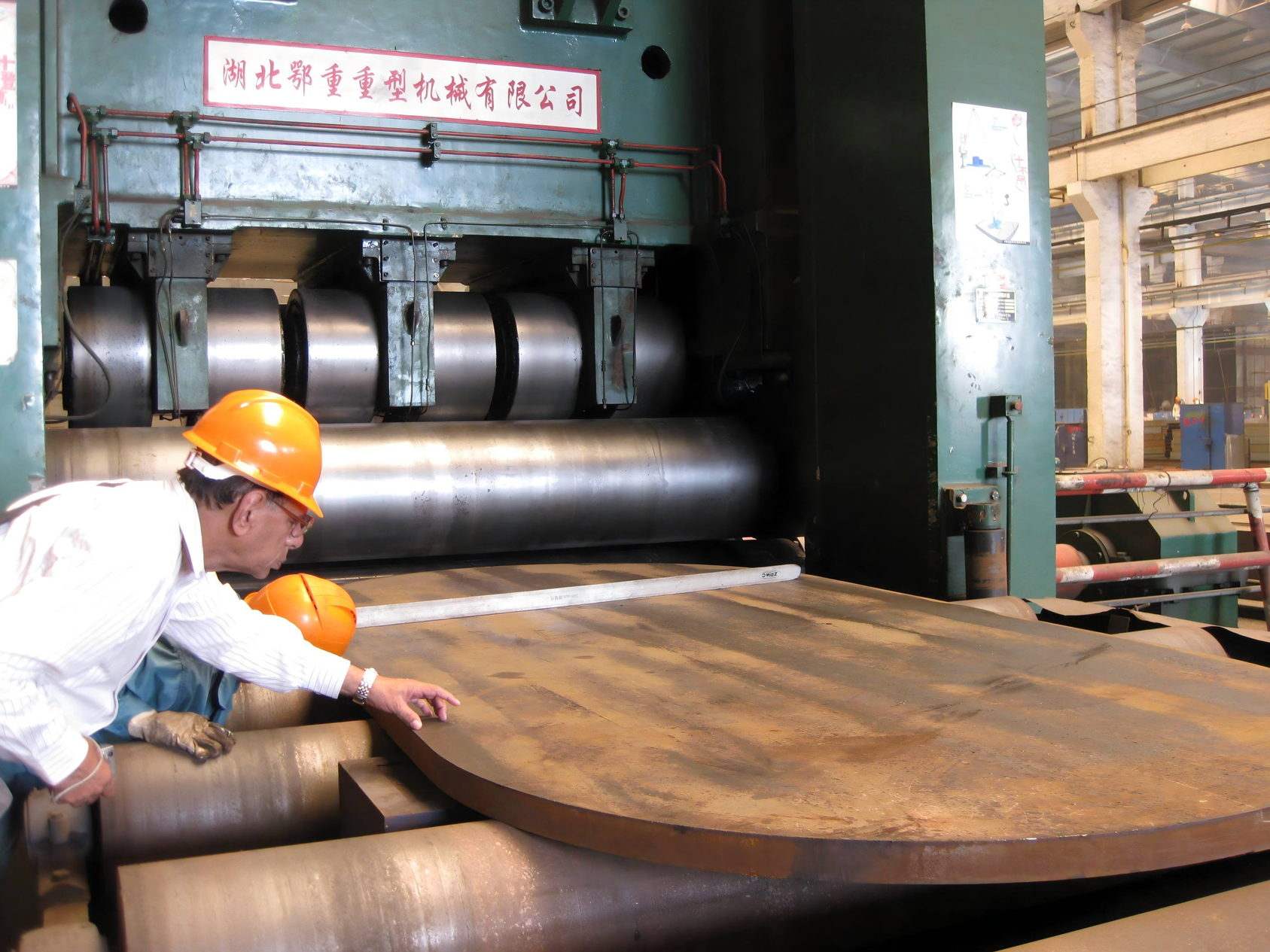

التصميم غير المتماثل الثوري يختلف عن أنظمة الرولر المتوازي التقليدية. الرولرات السفلية مرصوفة بزوايا متغيرة؛ الرولرات الحافية قابلة للتعديل بشكل مستقل عبر أسطوانات هيدروليكية مخصصة. يخلق تكيف هندسي مرن لمنحنيات الصفائح المتنوعة وأنماط التوتر المتبقية.
معالجة المنفعةيحل صعوبات تغذية الصفائح في المعدات التقليدية | يحقق تشوهًا كاملاً للصفيحة، مما يقلل من تركيز الإجهاد المتبقي | يقلل من "المناطق العمياء" (المناطق التي لا تتم ثنيتها بشكل كافٍ بواسطة المعدات القياسية)

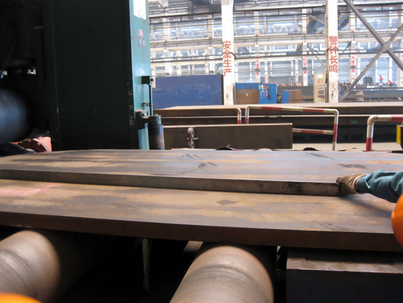

ضغط المدخل مضبوط عاليًا (انحناء عدواني)؛ يتم تقليل ضغط الخروج تدريجيًا مع خروج اللوحة. يقلد فيزياء تسوية الصفائح علميًا—يقلل الصفيحة من التصلب المادي أقل، ويحسن تخفيف الإجهاد، ويتم تحقيق الاستقامة النهائية بأقل تجاوز.
التحسين المحدد للموادالفولاذ الكربوني (Q345-Q420): منحنى الضغط القياسي | الفولاذ عالي القوة (1100MPa): ملف تعريف الضغط المعزز | سبائك متخصصة (دوبلكس، غير قابل للصدأ): منحنى مخصص لكل مادة

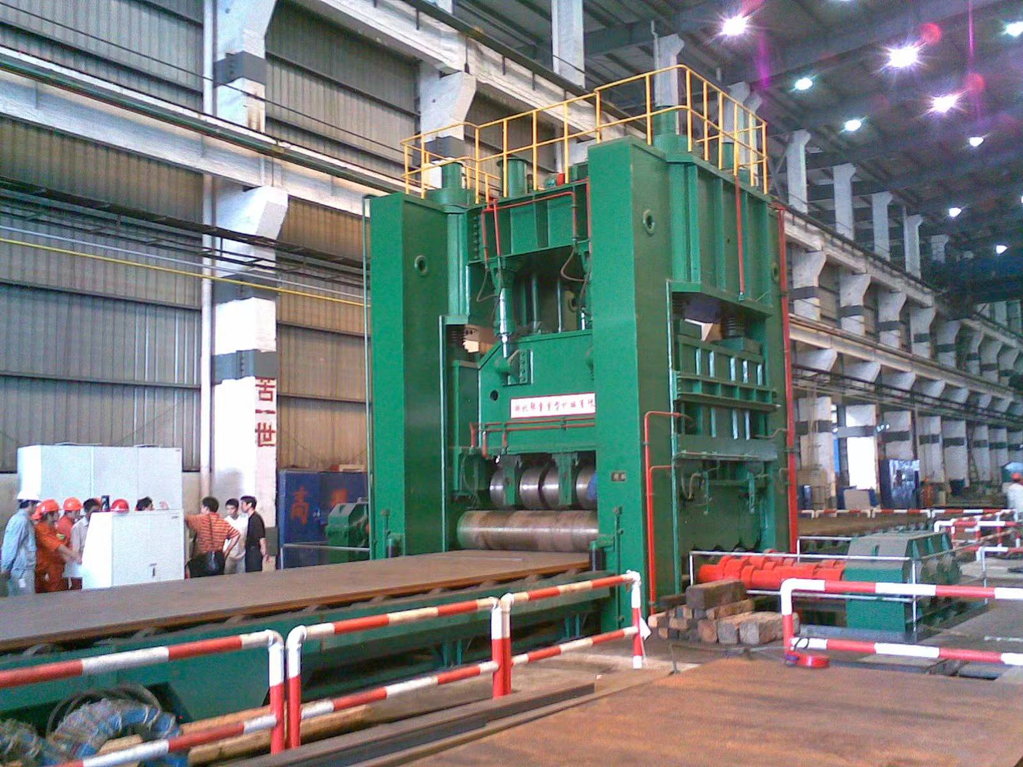

تقنية خاصة تسمح بتقليل ديناميكي أو إضافة للرولر العاملة بناءً على تحليل الصفيحة في الوقت الفعلي. وحدة المسح تقيس سمك أو عرض الصفيحة قبل الدخول؛ يحسب PLC التكوين الأمثل للرولر.
مقاييس الدقةوضع اللوحة النحيفة: ±0.5 مم دقة يمكن تحقيقها | وضع اللوحة السميكة: عمر التحمل/الرولر أطول 3 أضعاف بسبب تقليل الدورات التشغيلية
ستيل هيكلي عالي القوة (Q355)، مجهد بالكامل عبر التلدين في الفرن. بناء مقطع صندوقي متكامل. الانحراف<1.0 مم تحت الحمل الكامل 34000 kN. العمر الخدمي 20+ سنوات.
صلب 42CrMo مصقول، صلابة السطح HRC 50-55 مطفأ ومُنعم. قطر 280-400 مم. مطحون بدقة ومُصقّل Ra<1.0μm. دفع مستقل متعدد المحركات مع مُخفضات كوكبية، مقسم التدفق يحافظ على توازن التحميل ±3%.
قيادة مزدوجة المحركات متزامنة بواسطة reducers ذات الترس الدودي. عارضة فولاذية مقطع مربع مخففة من الإجهاد بعد اللحام. سعة الشوط +240 مم إلى -40 مم نطاق التقليل. دقة ±2 مم تكرار الموضع.
نظام رولر احتياطي ذو صفوف ثلاثية مع تخطيط لوحة شطرنج. 42CrMo تبريد جانب واحد بعمق 3.5-4.5 مم. كل رولر دعم قابل للتعديل بشكل مستقل عبر آلية المخروط. يعوض انحراف الشعاع تحت الحمل.
| نموذج | السمك الأقصى (مم) | عرض اللوحة (ملم) | الحد الناتج (MPa) | أسطوانات عاملة | دعم الصفوف | قوة المحرك الرئيسي (كيلو واط) | تعديل الضغط (كيلو واط) | دقة التنعيم (ملم/م²) | الأبعاد الخارجية L×W×H (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| إي زد دبليو 43 بي - 40 × 2000 | 40 | 2000 | 1100 | 11 | 3 | ٤٥ × ٢ | ٥٫٥ × ٢ | ١.٠ | ٥٥٥٠×٢٤٠٠×٢٦٠٠ |
| لا يمكن ترجمة هذا الرمز إلى العربية | خمسون | ٢٥٠٠ | 1100 | لم يتم تقديم أي محتوى للترجمة. | 3 | ٥٢ × ٢ | ٥٫٥ × ٢ | ١.٠ | 6100×2800×2700 |
| إي زد وي فور ثري بي - ستين × ثلاثة آلاف | ستون | ثلاثة آلاف | المحتوى المطلوب ترجمته غير محدد. يرجى توفير النص الذي تريد ترجمته إلى العربية. | <button>١٥</button> | 3 | ٧٥ × ٢ | ٧٫٥ × ٢ | ١.٠ | 6800×3100×2900 |
| إي زد وي ٤٣ بي - ٨٠ × ٣٠٠٠ | لم يتم تقديم النص للترجمة | ثلاثة آلاف | المحتوى المطلوب ترجمته غير محدد. يرجى توفير النص الذي تريد ترجمته إلى العربية. | سبعة عشر | 3 | ٩٠ × ٢ | ٧٫٥ × ٢ | ١.٠ | ٧٢٠٠×٣١٠٠×٣١٠٠ |
| EZW43T-40×2200 | 40 | ألفان ومئتان | 1100 | تسعة | 3 | ٥٥×٢ | ٥٫٥ × ٢ | صفر فاصلة ثمانية | ٥٨٠٠×٢٥٠٠×٢٨٠٠ |
| لا يمكن ترجمة هذا النص إلى العربية لأنه رمز تقني وليس جملة باللغة الطبيعية. | ستون | ألفان ومئتان | 1100 | 11 | 3 | ٧٥ × ٢ | ٧٫٥ × ٢ | صفر فاصلة ثمانية | ٦٤٠٠×٢٨٠٠×٣٠٠٠ |
| EZW43T-80×2200 | لم يتم تقديم النص للترجمة | ١٠٠٠ | 1100 | لم يتم تقديم أي محتوى للترجمة. | 3 | ٩٠ × ٢ | ٧٫٥ × ٢ | صفر فاصلة ثمانية | ٦٨٠٠×٣٠٠٠×٣٢٠٠ |
أجب على بضع أسئلة سريعة لمساعدتنا في توصية الآلة الأكثر ملاءمة لتسوية اللوحات لتطبيقك.
أذرع الحفارات، شفرات الجرافات، أطراف الشاحنات | صلب عالي القوة Q345، Q420 | السمك 30-80 مم | الاستقامة ±3 مم؛ القدرة على اللحام محفوظة؛ لا عيوب على السطح.
ألواح الجناح الرئيسية للعارضة، مكونات ذات مقطع علبي | سبائك متخصصة Q345، Q420 | السمك 40-100 مم | التوافقية في الانحناء ±2 مم؛ تخفيف الإجهاد الداخلي موحد
أقسام الهيكل الثقيلة، ألواح سطح القوة | AH32، AH36، EH36 للصلب البحري | السمك 50-80 مم | إنهاء السطح معتمد من DNV-GL؛ عدم استقامة ≤1.5 مم.
غلافات المفاعلات عالية الضغط، أحواض الغلايات | ASTM A516 Gr.70, 16MnDR | السمك 40-120 مم | التقارب ±2 مم؛ التوتر المتبقي مضبوط؛ جاهز لللحام.
تركيب الدرع، أقسام هيكل الدبابة، التعزيزات الهيكلية | درع فولاذ عالي القوة 1100-1300 ميجاباسكال | السمك 60-120 مم | دقة ±0.5 مم؛ بدون تشققات دقيقة؛ الاستقرار الأبعادي.
مكونات مفاعل من الفولاذ المقاوم للصدأ، هياكل فولاذ ثنائي الطبقة | 304/316L من الفولاذ المقاوم للصدأ، فولاذ ثنائي الطبقة 2205، هاستيلوي | سمك 20-80 مم | الحفظ السطحي بدون عيوب؛ توزيع الإجهاد متساوٍ
تحديمكونات ذراع الحفار (صلب Q420 بسمك 60 مم) تظهر تغيرات في المنحنيات ±4-5 مم. لم تكن الآلة ذات الشكل الثابت السابقة قادرة على التكيف مع اختلاف صلابة المواد. معدل الرفض 6-8%؛ إعادة العمل مكثفة العمالة.
النص المطلوب ترجمته غير محدد. يرجى توفير نص الزر أو المحتوى الذي تريد ترجمته إلى العربية.تم نشر EZW43B-60×3000 مع نظام تعديل الفجوة التلقائي وتقنية الرولر المتغير.
يرجى تقديم النص أو وصف الزر المطلوب ترجمته.تحسين الاستقامة من ±4-5 مم → ±1.2 مم (±0.5 مم/م²). تم تقليل معدل الخردة من 6-8% → 0.8%. تم تقليل وقت الإعداد من 45 دقيقة →<5 دقائق لكل تغيير في المنتج. توفير سنوي €280K تقليل تكلفة المواد + €150K توفير تكاليف العمالة.
تحديأقسام هيكل السفينة المصنوعة من الفولاذ البحري EH36 (80 مم، أحجام عرض متغيرة). متطلبات الدقة المستوية من DNV-GL ±1.0 مم/م². الجهاز السابق حقق ±1.8 مم/م²؛ معدل إعادة العمل العالي (12%).
النص المطلوب ترجمته غير محدد. يرجى توفير نص الزر أو المحتوى الذي تريد ترجمته إلى العربية.مدمج EZW43T-80×2200 مع تحكم دقيق في تقليل الضغط وتعديل رولر الحافة
يرجى تقديم النص أو وصف الزر المطلوب ترجمته.تم تحقيق دقة المستوى ±0.8 مم/م² (يتجاوز متطلبات DNV-GL). تم تحسين جودة التمرير الأول من 88% إلى 99.2%. تم تقليل تكلفة إعادة العمل من 450,000 يورو/سنة إلى 35,000 يورو/سنة. تم زيادة القدرة الإنتاجية بنسبة 15%.
تحديإنتاج نموذج مختلط (10 تصاميم مختلفة لبوم، سمك 30-80 مم). الإعداد اليدوي 1.5-2 ساعة لكل عملية تغيير. الاعتماد على مهارات المشغل مرتفع؛ ارتكب العمال الجدد أخطاء.
النص المطلوب ترجمته غير محدد. يرجى توفير نص الزر أو المحتوى الذي تريد ترجمته إلى العربية.تم نشر EZW43B-60×3000 مع نظام المسح التلقائي/إعداد PLC. تم تدريب 6 مشغلين على الإجراءات القياسية.
يرجى تقديم النص أو وصف الزر المطلوب ترجمته.تقليل وقت الإعداد من 1.5-2 ساعة<5 دقائق. دقة الإعداد ألغت الأخطاء اليدوية؛ معدل النجاح في التشغيل الأول 100%. تدريب المشغلين يجعل العمال الجدد مستقلين بعد 3-5 تشغيلات إنتاج. استغلال الأصول زاد من 68% → 91%.
تحديستيل درع عالي الصلابة 1100 ميجا باسكال (80 مم) مع ارتداد مرن يتسبب في تباين قطر ±3 مم. المعدات التقليدية ذات الأسطوانات المتغيرة غير كافية. مطلوب دقة ±0.5 مم للاستخدامات العسكرية.
النص المطلوب ترجمته غير محدد. يرجى توفير نص الزر أو المحتوى الذي تريد ترجمته إلى العربية.تكوين مخصص EZW43T-80×2200 بقدرة تقليل الضغط المعززة ونظام أسطوانات الدعم ذات 3 صفوف
يرجى تقديم النص أو وصف الزر المطلوب ترجمته.تم تحقيق التحمل الأبعاد ±0.5 مم (دقة الدرجة العسكرية). تم تقليل الإجهاد المتبقي من 250 ميغاباسكال →<50 ميجا باسكال. جودة السطح معدومة من الشقوق المجهرية؛ تمر بفحص فوق صوتي 100%. معدل الإنتاج 45 لوحة/يوم (مقابل 35 لوحة/يوم سابقاً).
يستخدم EZW43B (سلسلة قياسية) إطار لحام مضغوط بالتوتر؛ مثالي للتطبيقات المتوسطة الجهد (40-60 مم). يتميز EZW43T (سلسلة دقة) بإطار علبة مغلقة مجهز مسبقاً بالتوتر بصلابة أعلى؛ مصمم للتطبيقات الثقيلة الجهد (60-120 مم) والعمل الدقيق الحرج. يحقق EZW43T ±0.8 مم/م² مقابل ±1.0 مم/م² لـ EZW43B.
قبل دخول اللوحة، يمسح الليزر/الحساس السمك/العرض/التصنيف المادي. يحسب PLC الضغط الداخلي/الخارجي المثالي تلقائياً. يكمل الضبط اليدوي بالحركة الإكلينيكية الإعداد في<2 minutes (vs. manual 45-minute mechanical screw adjustment). Eliminates human error and trial-and-error tuning.
نعم. تكنولوجيا تعدد عدد الرويلر تتعدد عدد الرويلر النشط حسب سمك الصفيحة. الصفائح الرقيقة (3-8 مم) تفعل جميع 13 رويلر للدقة؛ الصفائح السميكة (40-120 مم) تقلل إلى 9 رويلر، مما يزيد من نطاق الدعم وحمل القدرة. آلة واحدة تحل محل 2-3 معدات رقيقة/سميكة مخصصة.
آلات الدور المتوازية تطبق ضغطًا موحدًا عبر عرض الصفيحة (مفيد للألواح المسطحة). الترتيب غير المتوازي يمكّن من تعديل دور الحافة بشكل مستقل، مما يتكيف مع المواد المنحنية/المشوهة. التوزيع غير المتكافئ للضغط يحل مشكلات التموج على الحافة والانحراف في المركز التي لا تستطيع المعدات التقليدية معالجتها.
نعم. يقوم قاعدة البيانات ببرمجة مسبقة 50+ درجات المواد (الفولاذ الكربوني، الستانلس، الدوبلكس، السبيكات المتخصصة). يقوم PLC تلقائياً باختيار منحنى الضغط بناءً على مدخل قوة الإنتاج. يمكن إنشاء/تخزين منحنيات مخصصة للمواد الفريدة. يتيح تبديل المواد بسرعة دون إعادة حساب المعلمات يدوياً.
صيانة وقائية موصى بها كل 500 ساعة تشغيل. تتضمن الخدمة: تغيير زيت الهيدروليكي والفلتر، إعادة تشحيم البكرات (نظام مركزي)، معايرة صمام الضغط، فحص سطح الرويلر. تتطلب الخدمة الكاملة للصيانة الوقائية 12-16 ساعة؛ يمكن إجراؤها أثناء وردية الليل دون انقطاع الإنتاج.
تقبل الآلة المواد من أي اتجاه؛ يمكن ضبط نهاية المدخل بشكل مستقل لكل اتجاه تغذية. يلغي الحاجة إلى عكس الصفيحة يدوياً أو إعادة وضع الآلة. في الإنتاج المستمر، يمكن للمشغل تحميل الصفيحة التالية بينما تخرج الصفيحة الحالية—مما يقلل وقت الدورة 20-30%.
أزرار إيقاف الطوارئ المتعددة (5 مواقع)، حساسات أمان بصرية في المدخل/المخرج (حماية ستارة ضوئية)، مفتاح تمكين ذو يدين مزدوج (اختياري)، صمام تخفيف الضغط مع صمام تفريغ آلي، حدود ميكانيكية صلبة على جميع المكونات المتحركة، حمايات لجميع العناصر الدوارة.
التحديث الاختياري لـ IoT يمكّن الاتصال بالسحابة. اتجاهات الضغط، وتيار المحرك، واهتزاز التحملات يتم مراقبتها باستمرار. يصدر تنبيهات تنبؤية قبل 2-3 أسابيع من فشل المكونات (دقة 85%). دعم خبراء عن بعد متاح 24/7 للحل.
متوسط استهلاك الطاقة 45-90 كيلووات لكل ساعة تشغيل (يعتمد على النموذج). تكنولوجيا تقليل الضغط الخطي التنازلي تقلل الطاقة الكلية مقارنة بالمعدات التقليدية بنسبة 25-30%. التكلفة السنوية للطاقة للتشغيل الثقيل الشائع: 15,000-25,000 يورو (€15K-25K) (تختلف حسب أسعار الكهرباء المحلية).
| ملحق | وقت التسليم | وظيفة | عرض القيمة |
|---|---|---|---|
| نظام تغذية المواد التلقائي | 8 أسابيع | ناقل متحرك بموقعة آلية، دقة ±5 مم | تلغي التحميل اليدوي؛ -40% من جهد المشغل؛ تحسين التدفق |
| قياس المسطح في الخط | 10 أسابيع | قياس مبني على الليزر متكامل في المخرج | تغذية راجعة للجودة في الوقت الفعلي؛ تسمح بالتعديل التلقائي للضغط؛ دقة ±0.3 مم |
| برمجيات التحكم في العمليات الإحصائية (SPC) | 5 أسابيع | تتبع مقاييس الجودة، توليد مخططات التحكم، إنتاج تقارير التدقيق | يُمكّن من الوثائق الامتثالية لـ PED/ASME؛ قابلية التتبع للعملاء ذوي الطلب العالي |
| نظام تسوية آلي للدحرجة الحافية | 6 أسابيع | ميل دحرجة الحافة مدفوع بالسيرفو مع ردود فعل الضغط | يُلغي التعديل اليدوي للحافة؛ يُصحح التشوهات الموجية تلقائياً؛ دقة ±1 مم |
| تكوين التسوية الساخنة | 12 أسبوع | دحرجات محسنة، نظام تبريد، عزل حراري | يُمكّن من تسوية دافئة/ساخنة (حتى 200°C) لسبائك المعالجة الحرارية المتخصصة |
| التصحيحات البعيدة والصيانة التنبؤية | 6 أسابيع (اشتراك €12K/سنة) | مراقبة السحابة، تنبيهات الفشل بناءً على التعلم الآلي، لوحة تحكم متنقلة | يمنع 80% من التوقف غير الخططي؛ يمدد عمر المكون 20% |
| نظام تمييز لاحق متكامل | 7 أسابيع | أداة تمييز هوائية تتناسق مع خروج اللوحة | التعرف التلقائي على الأجزاء؛ يتكامل مع تتبع MES |
| توسيع قاعدة بيانات منحنى الضغط المخصص | 4 أسابيع | استشارة هندسية + 20 ملف تعريفي للمواد الجديدة | تسريع الإعداد للمواد الجديدة؛ يقلل من وقت التجربة والخطأ |
| وحدة ترشيح وترطيب زيت الهيدروليك | 5 أسابيع | ترشيح غير مباشر + إزالة الماء + التحكم في الحرارة | يمدد عمر سائل الهيدروليك 2.5 مرة؛ يحافظ على تشغيل مثالي 45-55 درجة مئوية |
| حماية من التآكل من الدرجة البحرية | 4 أسابيع | طلاءات مقاومة لاختبار الرش بالملح، سراير مطلية من الفولاذ المقاوم للصدأ، محامل مغلقة | حاسم في البيئات الصناعية الساحلية/البحرية |
