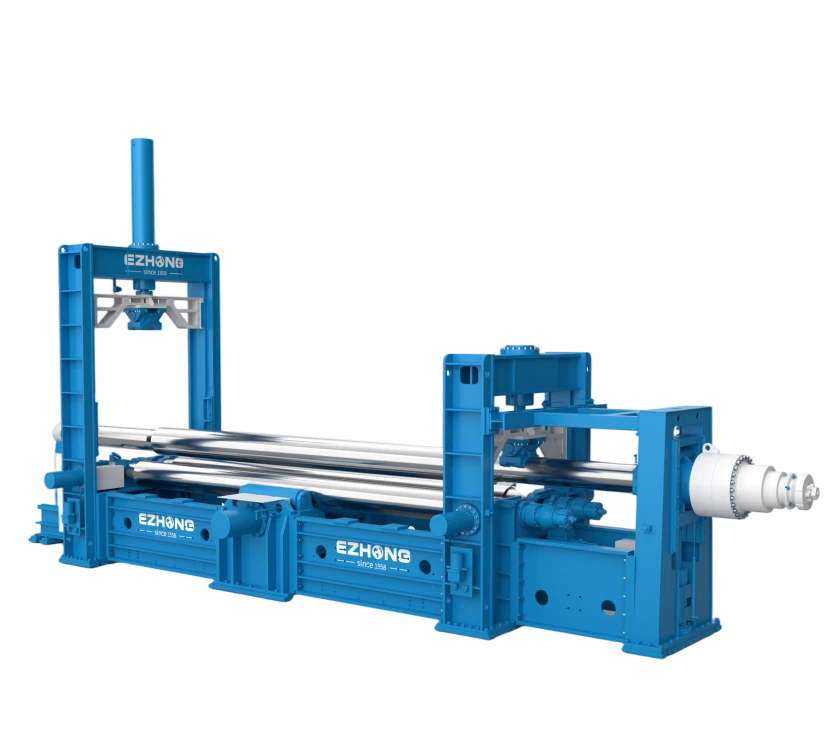

يعمل الضغط الواحد على إكمال طي قسم أنبوب كامل 12 متر. لا تقسيم، لا مفاصل لحام - تحسين الاستقامة وجودة اللحام. مخصص لأنابيب LSAW عالية القطر وأنابيب بعيدة المدى.
تشكيل بدقة عالية يضمن أبعاد أنابيب دقيقة، مما يقلل إعادة العمل ويحسن معدلات التمريرات اللحامية. أسطوانات من سبائك الصلب 42CrMo الصناعية الملكية الصلبة الملكية ذات الصلابة HB260-280 توفر طحنًا دقيقًا دون خدش أو تشوه.

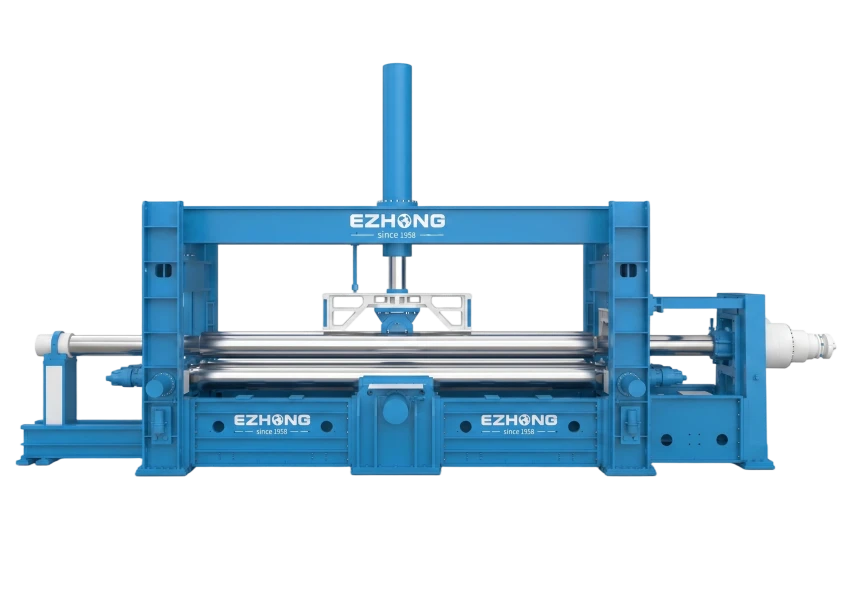

سيمنز PLC مع شاشة لمس وتحكم رقمي كامل 8 محاور يحتوي على مستشعرات تحريك مطلقة تضمن موضعة دقيقة واستجابة سريعة. التحكمات سهلة الاستخدام تمكن المشغلين الجدد من التعلم بسرعة والعمل بكفاءة.

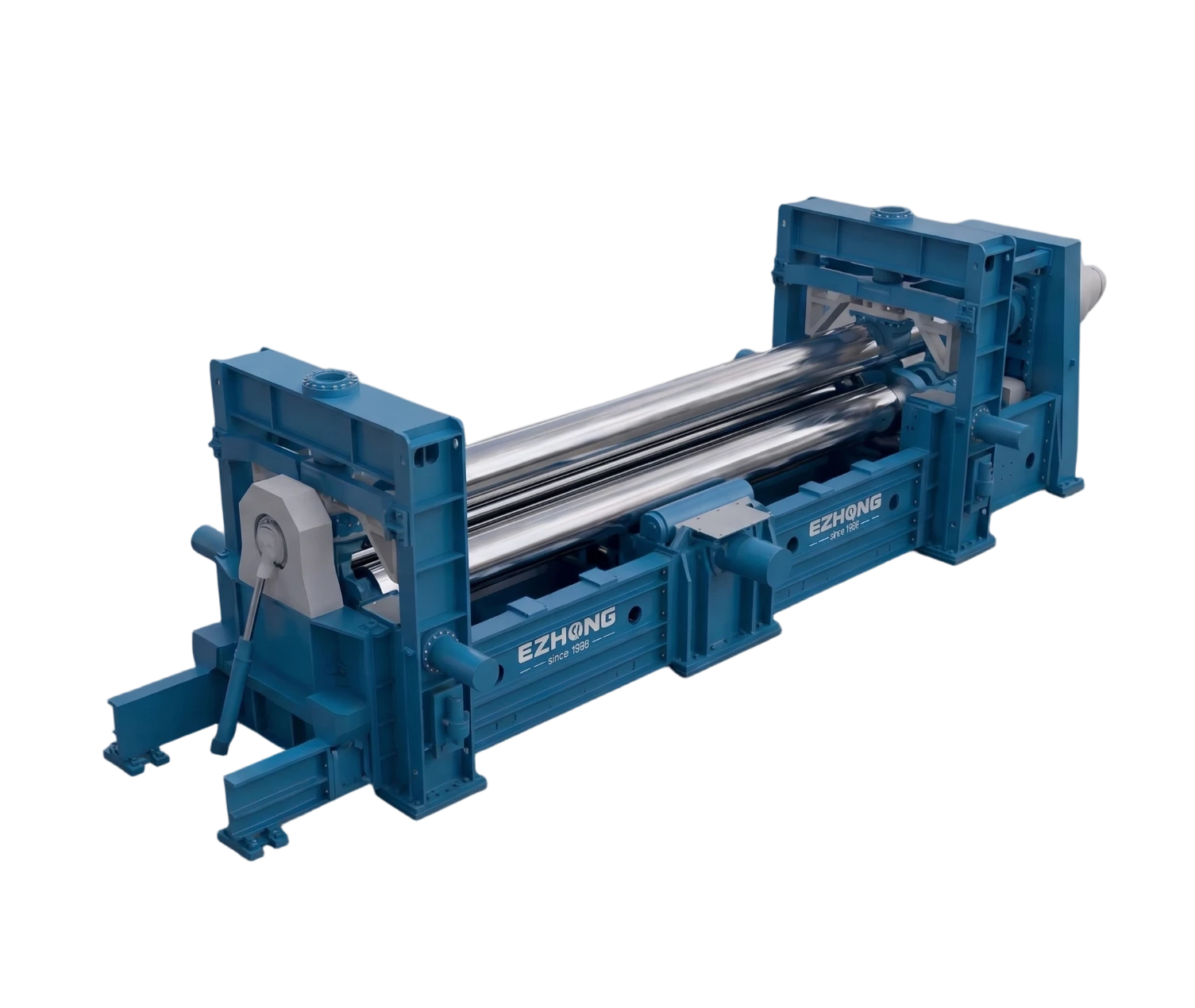

إطار ثقيل التحمل مع لوحة فولاذية قوية من النوع الصندوقي Q345B ملحومة، وتحمية الإجهاد، وتشكيل دقيق يتحمل قوة طي 1800 طن دون تشوه تحت حمل ثقيل طويل الأمد. يضمن تشغيلًا مستقرًا مستمرًا على مدار 2-3 ورديات.
جميع ثلاثة أسطح العمل مدفوعة بمحركات هيدروليكية كاملة. نقل منخفض السرعة وعالي العزم يضمن عملية سلسة وخالية من الصدمات. لف لوحات سميكة مستقر دون انزلاق ولا اهتزاز.

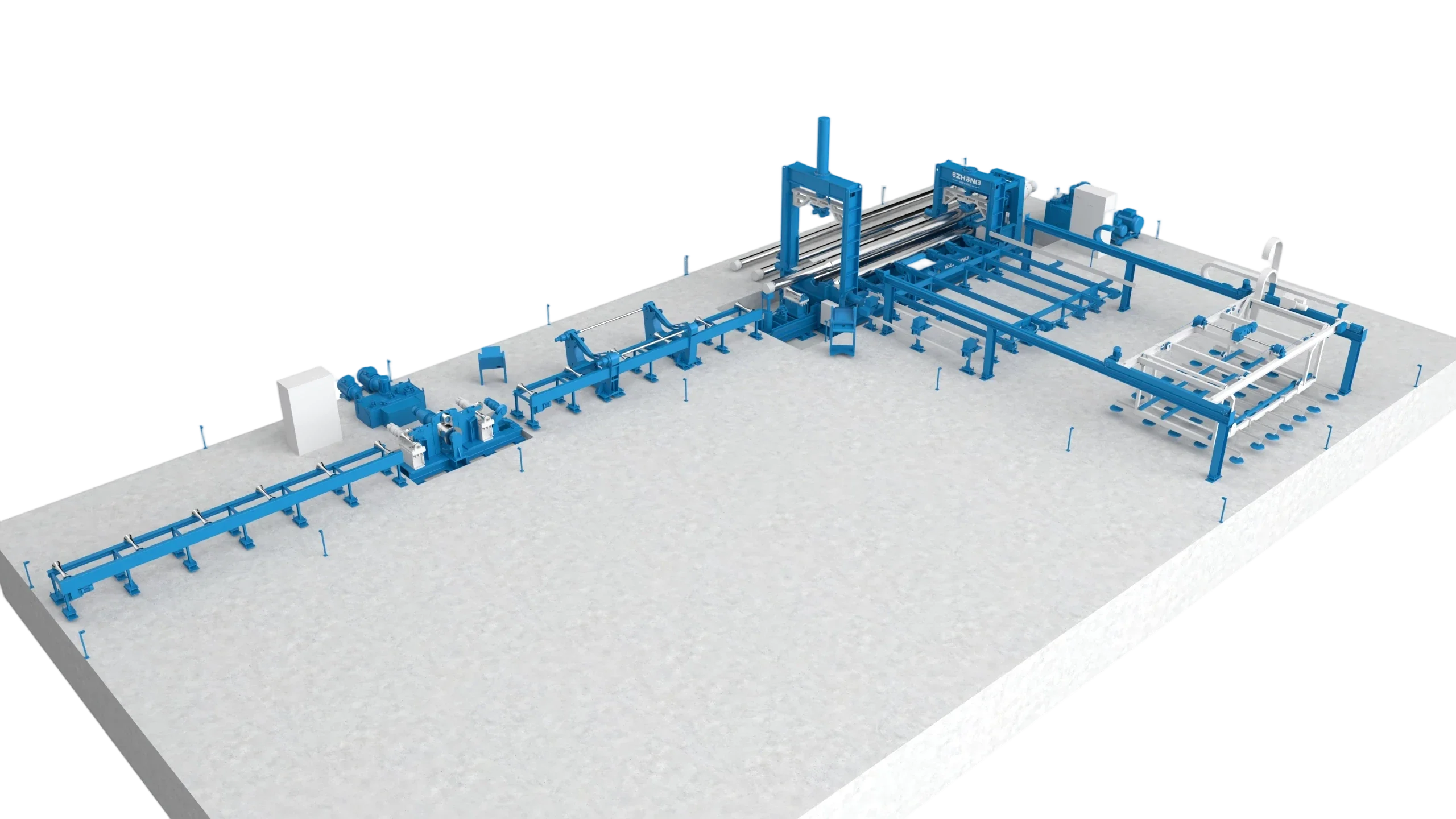

مصمم لأنابيب LSAW ذات أقطار كبيرة، خطوط أنابيب النفط والغاز على مسافات طويلة، أنابيب ضغط من الفولاذ، ورفوف أنابيب الفولاذ. يتعامل مع الصلب عالي القوة X42-X70. يدمج اللف، التحيز، التحميل/التفريغ الآلي، والتشكيل المستمر.
مستقر وفعال، إنه أساس دقة إنتاج الأنابيب.
يضمن تشكيل عالي الدقة أبعاد أنبوب دقيقة، مما يقلل إعادة العمل ويزيد معدلات تمرير اللحام.
التحكم سهل الاستخدام مع إدارة رقمية كاملة.
الهيكل الصلب يخدم كأساس للإنتاج الثقيل طوال النهار
لوحة فولاذية عالية القوة بعد تخفيف التوتر، إنهاء CNC، إطار صلب بدون انحراف تحت 8000 طن، دقة أفقية ±0.5 مم على طول كامل.
أسطوانات مصنوعة من 42CrMo مصكوفة، مصقولة بمرآة Ra 0.4μm، النسخة بالتدحرج الساخن تتحمل 300°C درجة حرارة العمل المستمرة.
مضخة أسطوانية بتغيير الاحتلال، تحكم صمام متناسب مستقل، سعة زيت 2500-4500 لتر، ترشيح بدقة 10μm.
سيمنز S7-1200 PLC، شاشة لمس ثنائية اللغة بحجم 7 بوصة، حساس موضع عالي الدقة LVDT، حماية دوائر قياسية IEC.
| موديل | أقصى سماكة اللف (مم) | أقصى عرض اللف (مم) | قطر الأسطوانة العلوية (مم) | قوة المحرك (كيلوواط) |
|---|---|---|---|---|
| EZW11G-16×12000 | 16 | 12,000 | 480 | 90 |
| EZW11G-20×12000 | 20 | 12,000 | 510 | 110 |
| EZW11G-30×12000 | 30 | 12,000 | 580 | 150 |
| EZW11G-40×12000 | 40 | 12,000 | 800 | 220 |
أجب على بعض الأسئلة السريعة لمساعدتنا في توصية أفضل آلة لثني الألواح المناسبة لتطبيقك.
ASTM A516 Gr.70 / 16MnDR، سمك 50-200 مم، تحمل الدورة ±2 مم.
أنابيب API X80/X120، سمك 30-150 مم، التحكم في التشوه ±1.5%.
الفولاذ الهيكلي Q345/S355، سمك 20-100 مم، تحمل الحافة المسطحة ≤3 مم/1000 مم.
خزان تخزين Q235/A36، سمك 8-60 مم، دقة ما قبل الثني العالية للتجميع.
برميل غلاية SA516/15Mo3، سمك 40-120 مم، دقة دائرية عالية لمطابقة الفرنجة.
مخروط من الفولاذ المقاوم للصدأ 304/316L، زاوية قابلة للتعديل 15°~45°، سطح انتقال سلس.
التحدي:التغييرات المتكررة للقالب تسببت في اختناق الإنتاج.
الحل:EZW11S-100×3000 نموذج VCD CNC.
النتيجة:+42% إنتاج، معدل النفايات 15%→3%، استرداد في 14 شهرًا.
التحدي:انحراف صفيحة X80 السميكة أدى إلى تجاوز القطر.
الحل:نظام التصريف المسبق الهيدروليكي EZW11X-150×3200.
النتيجة:الدقة الدائرية ±١٫٢ مم، توفر ١٨٠٬٠٠٠ يورو تكاليف التصنيع السنوية.
التحدي:عدم تجانس الالتواء المسبق لقشرة الخزان أدى إلى تشوهات اللحام.
الحل:تصحيح مسبق للالتواء الأفقي CNC لـ EZW11S-60×3000.
النتيجة:وقت التجميع -35%، القدرة السنوية 500→650 وحدة.
التحدي:قشرة مخروطية متعددة الزوايا تعديل ميكانيكي متكرر.
الحل:نظام ميلان أوتوماتيكي للقمة EZW11X-200×3200.
النتيجة:وقت الإعداد 2 ساعة→8 دقائق، استغلال الآلة 68%→92%.
يختلف القطر الأدنى حسب النموذج. يحقق النموذج المبتدئ EZW11S-35×2000 قطر 1.5م؛ يصل النموذج الثقيل الوزن EZW11X-200×3200 إلى 0.8م. يسمح المسافة المركزية المتغيرة بخفض 40% مقارنة بالآلات ذات الهندسة الثابتة.
ثلاثة حساسات LVDT مستقلة تقيس ارتفاع الأسطوانة العلوية والسفلية في الوقت الفعلي. PLC سيمنز يقارن المواقع الفعلية مقابل المستهدفة 50 مرة في الثانية ويعدل صمامات الصمامات الهيدروليكية ضمن ±2 مم، محافظاً على مسطحية ±0.2 مم.
نعم. التكوين القياسي لللف البارد (حتى 50 درجة مئوية محيطة). النسخة الساخنة متوفرة بأسطوانات 42CrMo مصممة لـ 300 درجة مئوية وتبريد زيت محسن. استشر المهندسين لمتطلبات اللف الساخن المحددة.
24 شهراً من تاريخ الشحن في الأجزاء والعمالة. يغطي عيوب التصنيع. الاستهلاكيات (المطاطات، التحملات) والأجزاء القابلة للتآكل الروتينية مستثناة. الضمان الممتد متاح (36-60 شهراً) مقابل تكلفة إضافية.
نعم. إضافة اختيارية لـ IoT تضيف الاتصال السحابي. بيانات الضغط والحرارة والدورة في الوقت الفعلي يتم بثها إلى بوابة خدمة EZHONG. يتم إصدار تنبيهات تنبؤية قبل فشل المكونات بمدة 2-4 أسابيع (±دقة 85%).
| ملحق | وقت التسليم | وظيفة | عرض القيمة |
|---|---|---|---|
| نظام دعم علوي رأسي | 6 أسابيع | يدعم لفات ذات أقطار كبيرة حتى 16م | سعة رفع 150 طن، ميل أوتوماتيكي مع زاوية مخروط |
| تركيب دعم جانبي جانبي | 4 أسابيع | منع انحراف اللوحة العريضة جانبيا | تصحيح تلقائي هيدروليكي، يطابق معالجة الأوراق الرقيقة |
| نظام تغذية اللوح التلقائي | 8 أسابيع | تغذية ووضع بالكهرباء | توفير 60% من العمالة، تحمل الوضع <5 مم |
| تكوين لف ساخن | 10 أسابيع | دحرجة درجة حرارة عالية 300°C | نظام تبريد محسن، أسطوانة مقاومة لدرجات الحرارة العالية |
| المراقبة عن بعد و التشخيص | 6 أسابيع | تتبع بيانات الآلة في الوقت الفعلي عبر السحابة | صيانة تنبؤية، تقليل وقت التوقف غير المخطط له بنسبة 80% |
