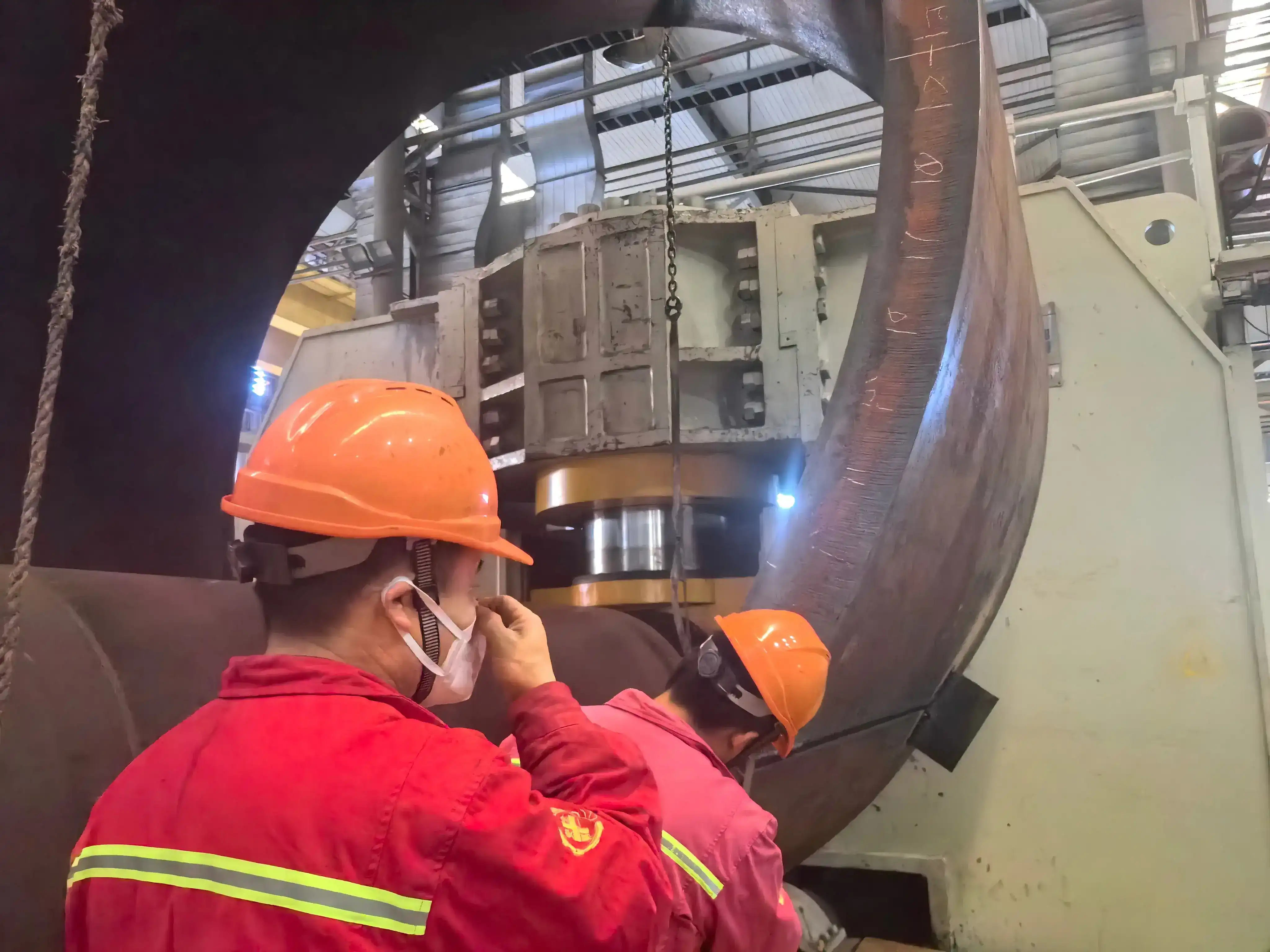

توضع أسطوانة الهيدروليكي داخل إطار الآلة، مما يتجنب خدش قضيب الأسطوانة الناتج عن بقايا الصلب أثناء لف الصفائح السميكة. تعمل كل من الأسطوانات الهيدروليكية العليا والسفلية بدون تجويف قضيب. عدد أقل من أجزاء الختم عالي الضغط، ومدة خدمة أطول لإنتاج دفعات من أوعية الضغط المستمرة.
جهاز تقليل مصمم خصيصاً لللف المخروطي مثبت على قاعدة تحمل قابلة للفتح. يضبط نظام CNC زاوية ميل الأسطوانة العلوية ديناميكياً. يمكنه تشكيل أغلفة مخروطية ذات أقطار صغيرة وزوايا مخروطية كبيرة لا يمكن تحقيقها بواسطة آلات اللف العادية للصفائح. مثالي لأقسام الأعمدة الانتقالية لأوعية الضغط.

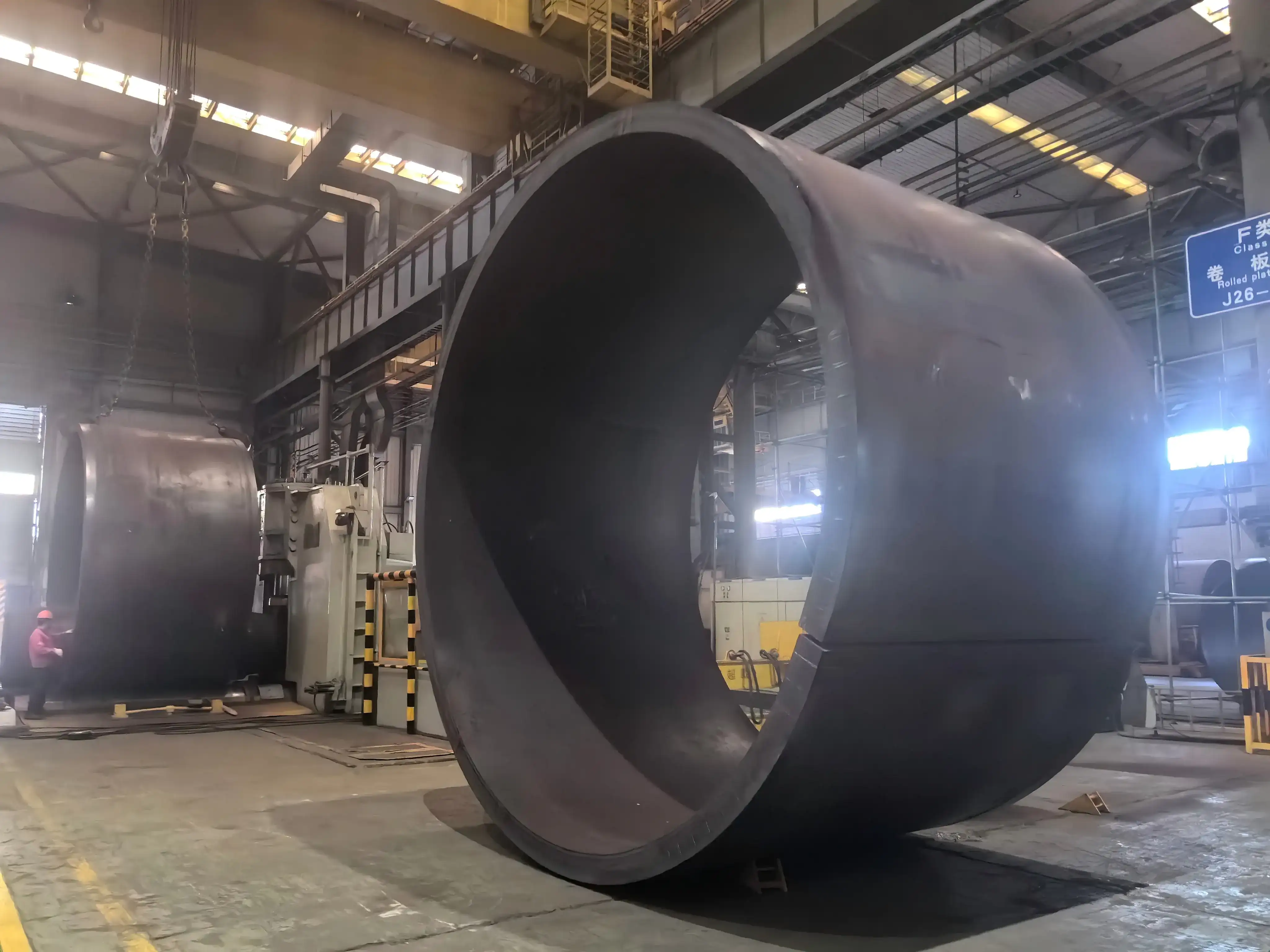

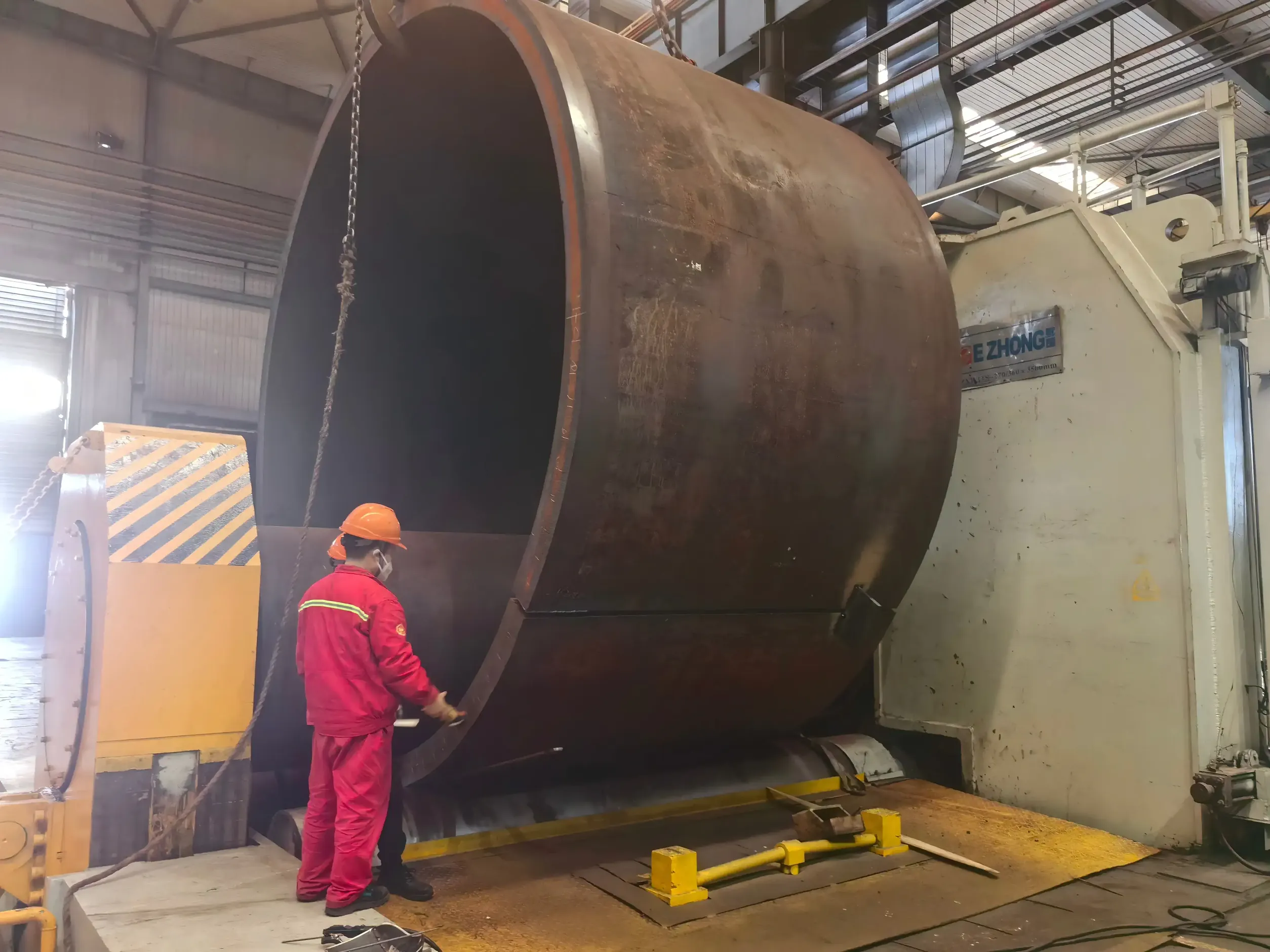

وحدة تحكم الإفراج المسبق الهيدرو أوليكي الحصرية تتطابق مع اكتشاف الضغط ونظام CNC. تُحقق تخفيف الضغط المستقر بعد اللف الثقيل، تمنع ارتداد صفائح الصلب، تتجنب نقل القطعة وصدمة المطرقة المائية إلى أنابيب الهيدرو أوليكي. تضمن دقة التقارب لأسطوانات الوعاء الضاغط.

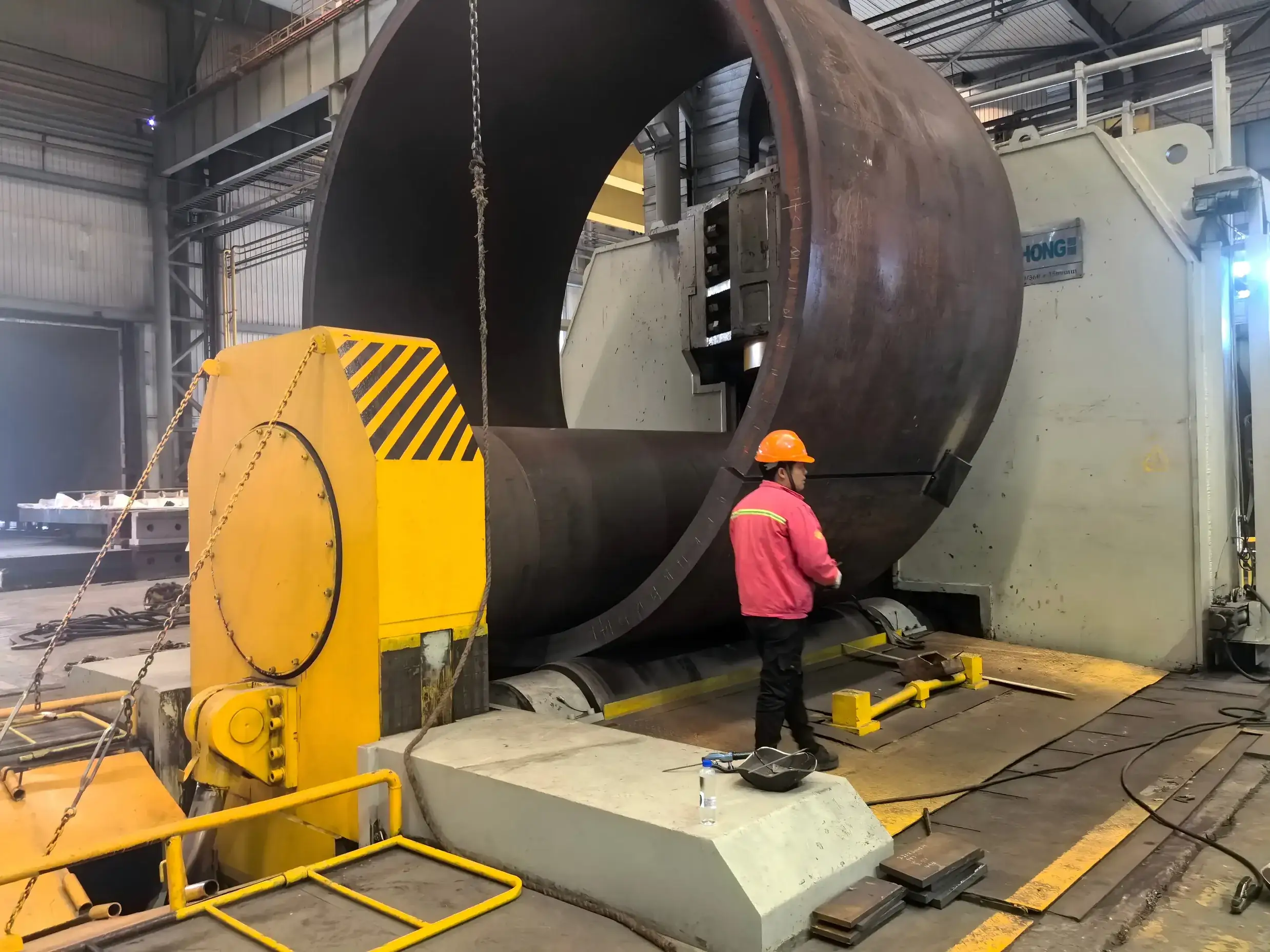

عرض فوري لضغط الهيدرو أوليكي، حالة عمل المحرك، وبيانات الإزاحة على شاشة لمس. وظائف إنذار متعددة: إنذار زائد الضغط، إنذار درجة حرارة الزيت، تذكير بالحدود. مريح لإدارة الإنتاج المعياري لمصانع الوعاء الضاغط.

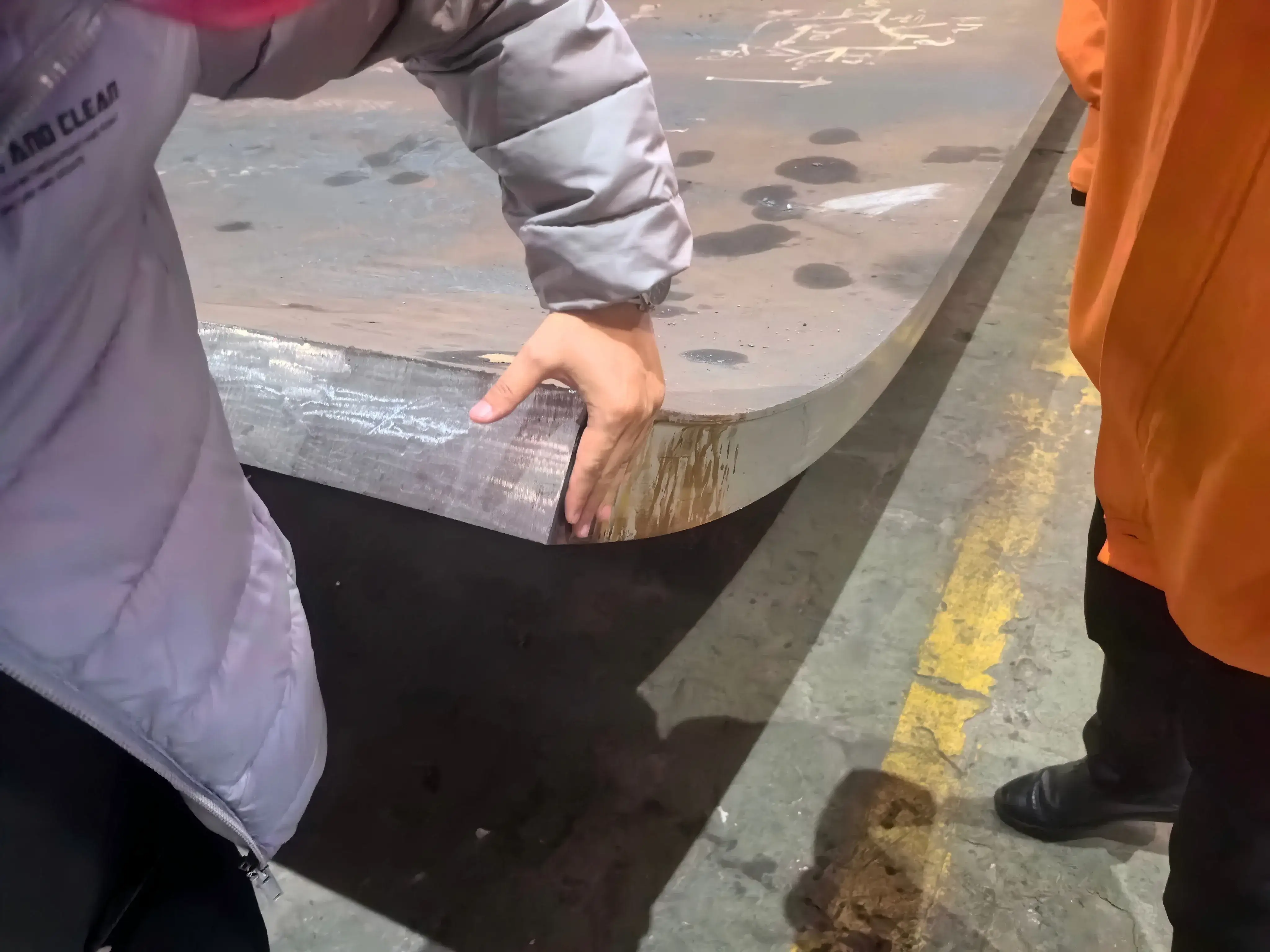

السمك الأقصى المتاح لللف يصل إلى 270 مم، عرض لف فعال 3000~4000 مم. مناسب للصلب الأساسي، صفائح الغلاية المستخدمة في معدات البتروكيماويات، أوعية الضغط الطاقية.
قد طور وصنع EZHONG تجهيزات لف الألواح باحترافية منذ عام 1958. نحن نقدم حلول آلات ثني الأسطوانات الثقيلة المخصصة لمصانع الوعاء الضاغط العالمية، مع شهادات دولية كاملة وخدمة ما بعد البيع كاملة.

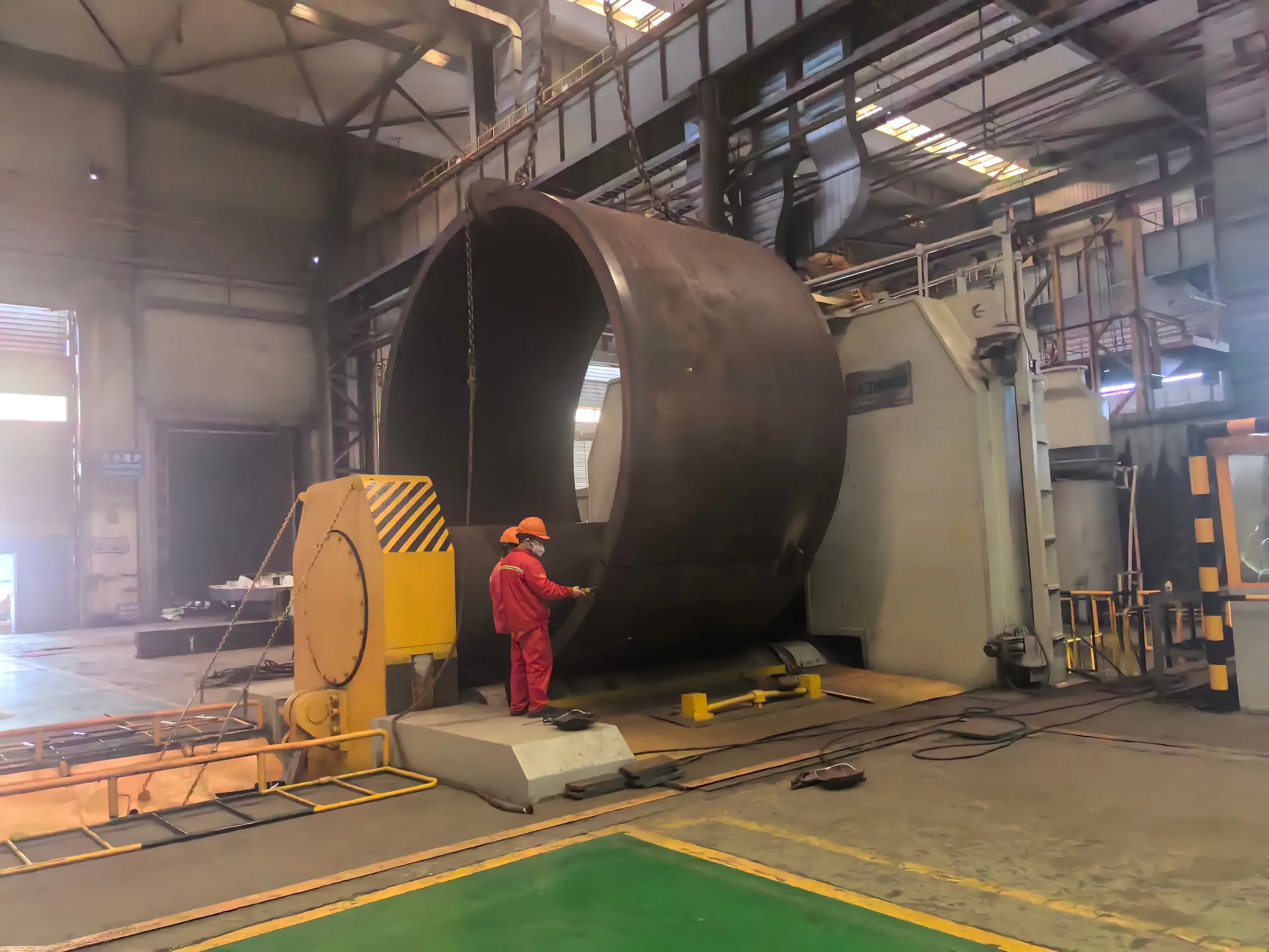

تتبنى آلة طي الصفائح الثلاثة أسطوانات الأفقية القابلة للتعديل أفقياً تخطيطاً غير متماثل للأسطوانات: الأسطوانة العلوية مدعومة هيدروليكياً، الأسطوانتان السفليتان تقومان بحركة أفقية. كل الأسطوانات الثلاثة العاملة هي أسطوانات دفع رئيسية مدعومة بمحركات هيدروليكية ومخفضات كوكبية.
ميزات السلامة:كونسول التشغيل الثابت وصندوق التحكم عن بعد اختياري، مع نظام قفل الأمان للتشغيل في الورشة
توضع الأسطوانة الهيدروليكية داخل إطار الآلة، مما يتجنب خدش قضيب المكبس الناتج عن القشرة الحديدية أثناء لف الصفائح السميكة. تعمل الأسطوانتان الهيدروليكيتان العلوية والسفلية بدون تجويف القضيب، مما يقلل من أجزاء الختم عالية الضغط ويمدد عمر الخدمة.
جهاز تخفيض مصمم خصيصاً للدحرجة المخروطية مثبت على قاعدة بكرات قابلة للفتح. يضبط نظام CNC زاوية ميل الدحلة العلوية ديناميكياً. يمكنه تصنيع صدف مخروطية ذات قطر صغير وانحدار كبير لا يمكن تحقيقها بآلات الدحرجة للصفائح العادية.
وحدة التحكم في الإفراج المسبق الهيدروليكي الحصرية تتطابق مع كشف الضغط ونظام CNC. تُحقق تخفيف ضغط مستقر بعد اللف تحت الحمل الثقيل، تمنع ارتداد صفائح الصلب، تتجنب تحريك العمل وصدمة المطرقة المائية على خطوط الأنابيب الهيدروليكية.
عرض في الوقت الفعلي لضغط الهيدروليكي، حالة عمل المحرك، وبيانات الإزاحة على شاشة اللمس. وظائف إنذار متعددة لإدارة الإنتاج المعياري لمصانع أوعية الضغط.
البرج العلوي مدعوم هيدروليكيًا، يؤدي البرجان السفيران حركة أفقية. جميع البراجين الثلاثة العاملين هم براجات قيادة رئيسية مدفوعة بمحركات هيدروليكية ومخفضات كوكبية
التركيب المباشر بين وحدة الدفع الكوكبي ومحور البرج يقلل بشكل كبير من فقدان الطاقة، محسنًا الكفاءة أثناء الطي الثقيل للصفائح
تم تركيب آلية دوران هيدروليكية وجهاز توازن هيدروليكي لتفريغ العمليات النهائية للأسطوانات بسرعة. تصميم الأسطوانة الداخلية يحمي من القشرة الحديدية
رفع البرج العلوي مدعوم حاسوبيًا بدقة تزامن ±0.2 مم. وحدة تحكم ثابتة، مربع التحكم عن بعد اختياري، نظام قفل أمان لتشغيل ورشة العمل
| المعلمة | المواصفات |
|---|---|
| السمك الأقصى لللف | 270 مم |
| العرض الفعال لللف | 3600 مم |
| دقة تزامن رفع البرج العلوي | ±0.2 مم |
| نظام الدفع | دفع هيدروليكي كامل ثلاثي الدفع |
| طريقة التفريغ | تفريغ الإطار الدوار الهيدروليكي |
| نظام التحكم | تحكم مغلق دوري CNC |
أجب على بعض الأسئلة السريعة لمساعدتنا في توصية أفضل آلة لثني الألواح المناسبة لتطبيقك.

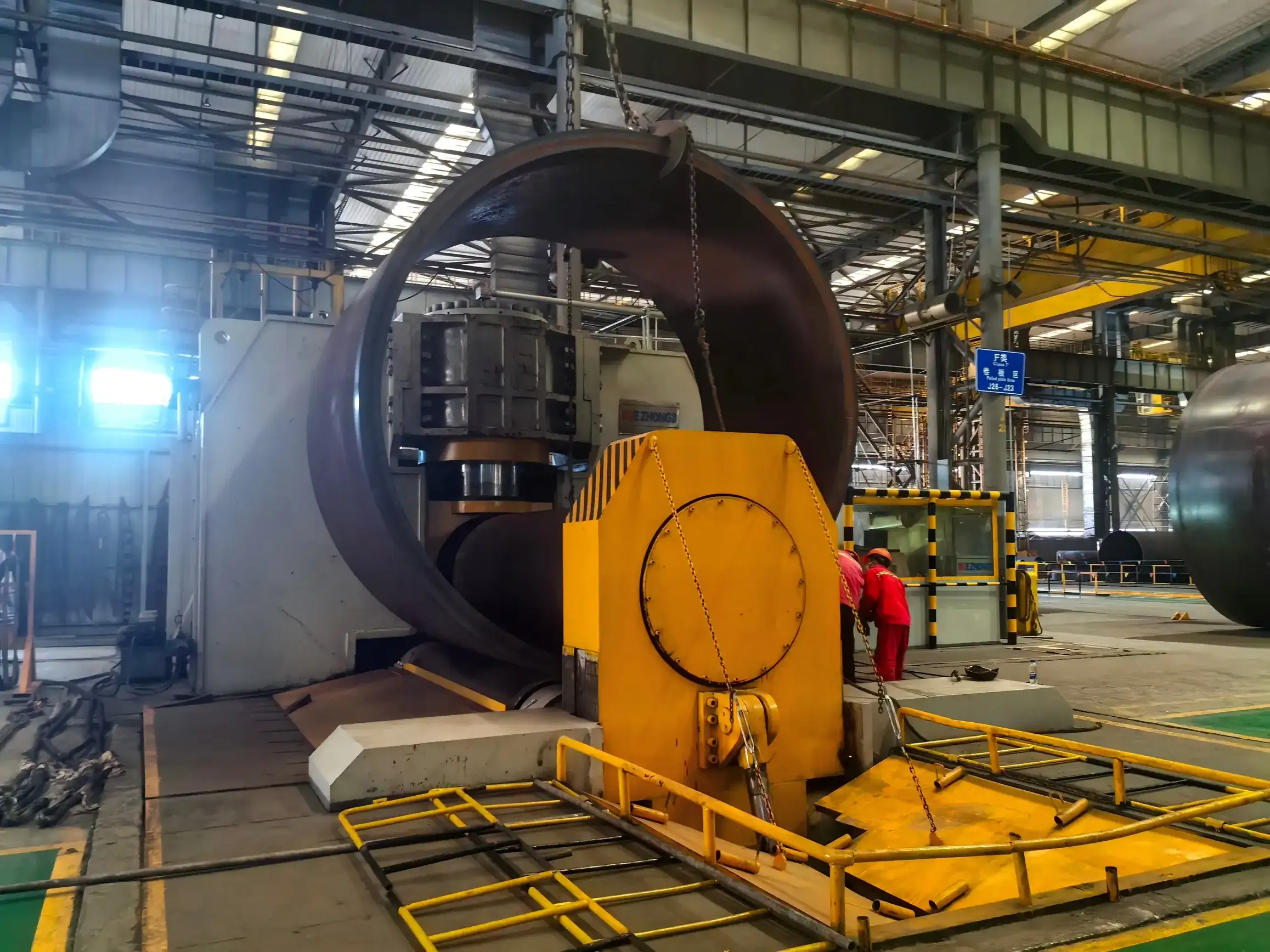

تشكيل أسطوانات من الصفائح الثقيلة لخزانات الضغط البتروكيماوية، سمك حتى 270 مم، وضوح الدورة مضمون بواسطة مزامنة CNC.
أغلفة مخروطية ذات قطر صغير وزاوية انحناء كبيرة وأقسام انتقالية ذات أقطار متغيرة لتصنيع مخروطات الخزانات.
اللف الدقيق لأقسام أنابيب مبادلات الحرارة بدقة مزامنة ±0.2 مم لمطابقة الأظافر.
تشكيل أسطوانة خزان التخزين بدقة مسبقة عالية للتجميع، مناسبة لتطبيقات معدات الطاقة.
معالجة الفولاذ السبيكي والصفائح للغلايات لمعدات البتروكيماويات والأوعية الضغطية للطاقة والمعدات المضغوطة للطاقة الجديدة.
تشكيل الهياكل الفولاذية الثقيلة والمكونات المعدنية، مناسبة لمصانع الأوعية الضغطية العالمية وشركات تصنيع الغلايات.
العميل:تي دبليو سي (شركة تشاينغتشياكانغ للمواد الكيميائية الميكانيكية المحدودة)، أفضل مؤسسة متخصصة في تصميم وتصنيع أوعية الضغط.
الحل:اشترت آلة لف الصفائح الهيدروليكية EZW11S-270×3600 من EZHONG.
النتيجة:آلة طي الصفائح الثقيلة الواجبة تشكيل أسطوانة الصفائح السميكة لأوعية الضغط البتروكيماوية. أداء تشغيل مستقر، دقة لف عالية يحسن بفعالية كفاءة الإنتاج ومعدل كفاءة القطعة.
التطبيق:تشكيل أسطوانة صفائح سميكة لأوعية الضغط البتروكيماوية.
الآلة:آلة لف الصفائح كاملة الهيدروليكية EZW11S-270×3600.
النتيجة:أداء تشغيل مستقر مع دقة لف عالية، يحسن بفعالية كفاءة الإنتاج ومعدل كفاءة القطعة.
التحدي:الصدف المخروطية ذات الأقطار الصغيرة و زوايا التفريغ الكبيرة صعبة التشكيل بآلات عادية.
الحل:تعديل زاوية ميل الدحرجة العلوية الديناميكي بالـ CNC مع جهاز تقليل الدحرجة للمخروط المخصص.
النتيجة:تم تصنيع أقسام مخروطية انتقالية للأوعية الضغطية بنجاح مع سطح انتقال سلس.
التحدي:عودة الصفيحة الفولاذية بعد الدحرجة تحت الحمل الثقيل أدت إلى خروج القطر عن التحمل.
الحل:وحدة تحكم إفراج هيدروليكي حصرية مع كشف الضغط ونظام CNC.
النتيجة:تخفيف الضغط المستقر، منع العودة، وضمان دقة الاستدارة لأسطوانات الأوعية الضغطية.
يدعم نموذج المعيار EZW11S-270×3600 سمك اللف الأقصى يبلغ 270 مم، بعرض لففعال يبلغ 3600 مم. يناسب الفولاذ السبيكي وصفائح الغلايات المستخدمة في معدات البتروكيماويات وأوعية الضغط في الطاقة.
يتم التحكم في إزاحة رفع الأسطوانة العلوية بواسطة الحاسوب مع التصحيح التلقائي، محققا دقة تناسق ±0.2 مم. يضمن نظام التحكم المغلق بـ CNC جودة الثني المتناسقة عبر عرض اللوحة بأكمله.
نعم. يتم تركيب جهاز تخفيف مصمم خصيصا لللف المخروطي على قاعدة التحمل القابلة للفتح. يضبط نظام CNC زاوية ميل الأسطوانة العلوية ديناميكيا، مما يمكن من تصنيع أغشية مخروطية بأقطار صغيرة و زوايا مخروطية كبيرة لا يمكن تحقيقها بآلات لف اللوحات العادية. مثالي لأقسام القسم الانتقالي لأوعية الضغط.
الوحدة التحكمية الهيدروليكية المخصصة للإفراج المسبق تتطابق مع اكتشاف الضغط ونظام CNC. تحقق تخفيف ضغط مستقر بعد لف التحميل الثقيل، تمنع ارتداد صفيح الفولاذ، تتجنب تحول القطعة، وتلغي صدمة المطرقة المائية على خطوط الأنابيب الهيدروليكية، مضمنة دقة الدوران لأسطوانات أوعية الضغط.
اشترت TWC (شركة Zhangjiagang للآلات الكيميائية المحدودة)، وهي شركة رائدة في تصميم وتصنيع أوعية الضغط، آلة الطي الرولية الهيدروليكية EZW11S-270×3600 من EZHONG. تقوم الآلة بتشكيل أسطوانات الصفائح السميكة لأوعية الضغط البتروكيماوية مع أداء تشغيل مستقر ودقة طي عالية.
| ملحق | وقت التسليم | وظيفة | عرض القيمة |
|---|---|---|---|
| نظام دعم علوي رأسي | 6 أسابيع | يدعم لفات ذات أقطار كبيرة حتى 16م | سعة رفع 150 طن، ميل أوتوماتيكي مع زاوية مخروط |
| تركيب دعم جانبي جانبي | 4 أسابيع | منع انحراف اللوحة العريضة جانبيا | تصحيح تلقائي هيدروليكي، يطابق معالجة الأوراق الرقيقة |
| نظام تغذية اللوح التلقائي | 8 أسابيع | تغذية ووضع بالكهرباء | توفير 60% من العمالة، تحمل الوضع <5 مم |
| تكوين لف ساخن | 10 أسابيع | دحرجة درجة حرارة عالية 300°C | نظام تبريد محسن، أسطوانة مقاومة لدرجات الحرارة العالية |
| المراقبة عن بعد و التشخيص | 6 أسابيع | تتبع بيانات الآلة في الوقت الفعلي عبر السحابة | صيانة تنبؤية، تقليل وقت التوقف غير المخطط له بنسبة 80% |
