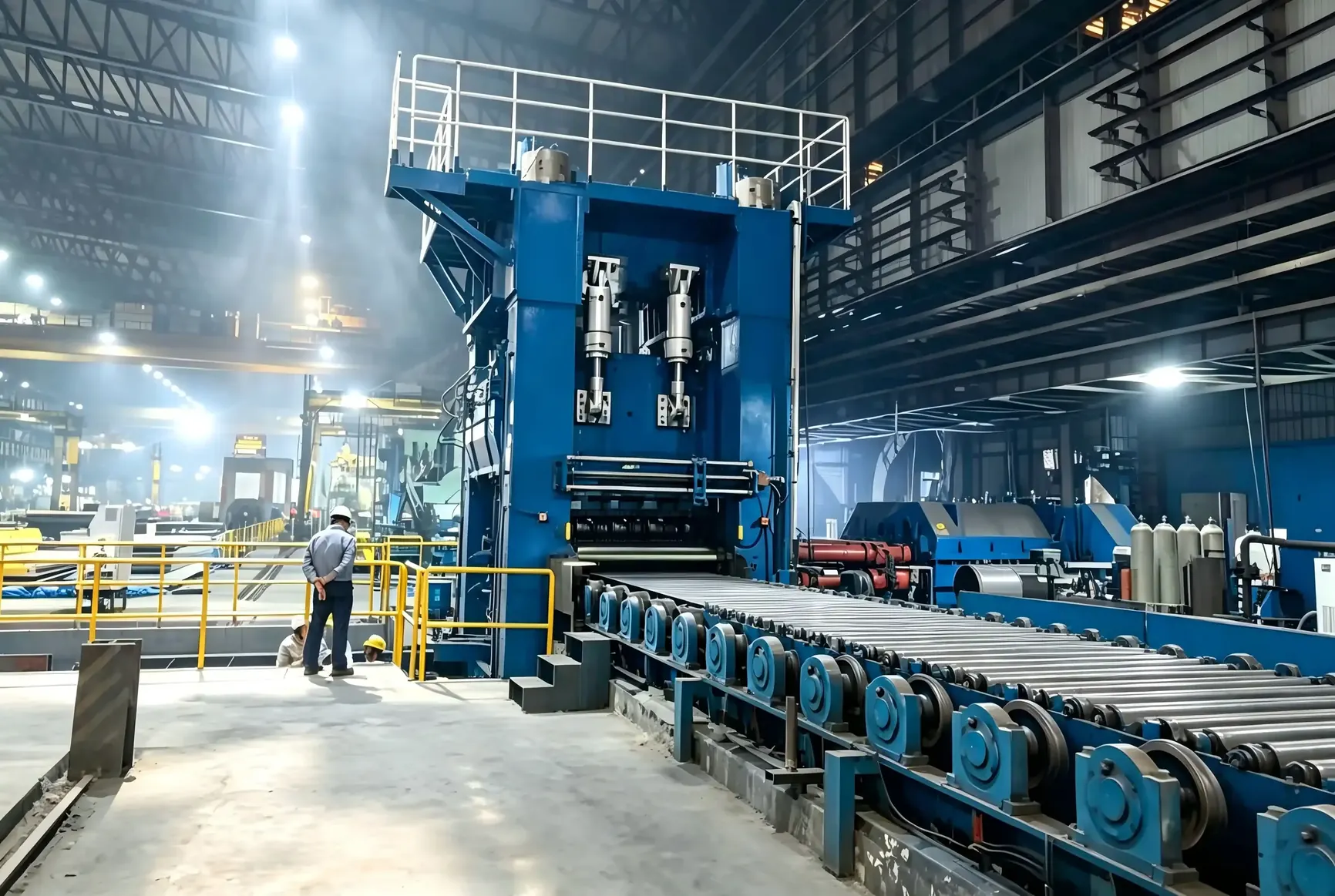

إطار من الفولاذ المعزز باللحام ثقيل التحمل مع أسطح مطحونة بدقة يضمن انثناءًا ضئيلاً تحت أحمال شديدة. الهيكل المعزز يحافظ على دقة المحاذاة طوال عملية التحكم في المستوى لنتائج مسطحة متسقة.
أسطوانات من الفولاذ عالي السبائك مع معاملة حرارية متقدمة وطحن دقيق. مقاومة التآكر العالية والاستقرار الحراري يضمنان حياة خدمة طويلة حتى تحت عمليات درجات حرارة عالية مستمرة تصل إلى 900 درجة مئوية.
آلية تغيير البكرات المساعدة بالهيدروليك من نوع الكاسيت تقلل وقت التوقف عن العمل إلى أقل من 30 دقيقة. التصميم المعدول يسمح بالصيانة السريعة دون إزعاج محاذاة الإطار أو إعادة الضبط.
نظام تحكم PLC متقدم مع تعويض سمك تلقائي ومراقبة مستوى في الوقت الفعلي. واجهة شاشة لمس توفر عملية بديهية مع معلمات تصحيح مستوى مسبقة لمواصفات الصفائح الشائعة.
محركات سيرفو فردية لكل بكرة تصحيح مستوى مع تزامن سرعة دقيق. نظام التحكم في الضغط المستقل يضمن توزيع قوة موحد عبر عرض الصفيحة بأكمله لجودة تصحيح مستوى مثالية.

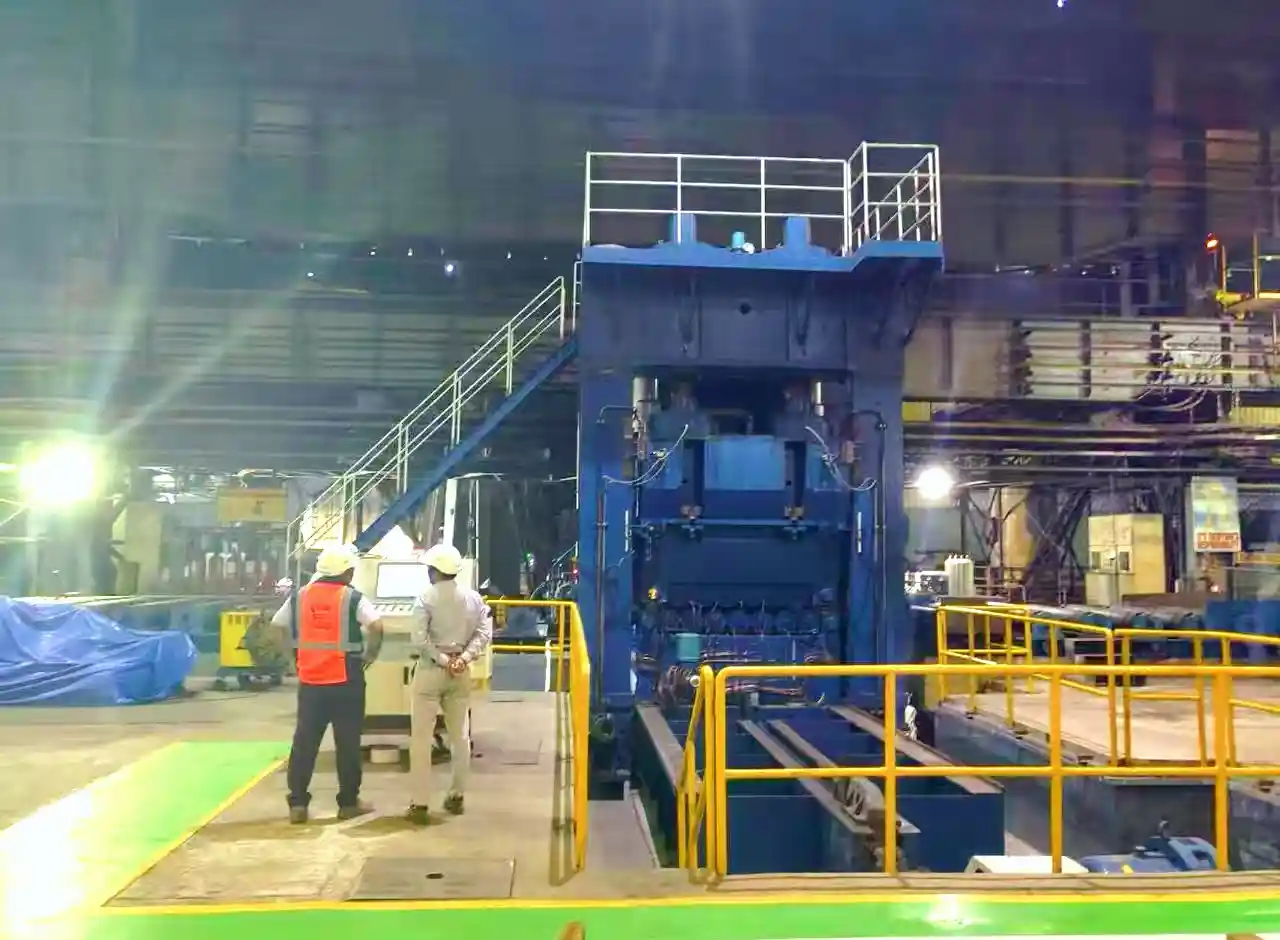

الحواجز متعددة المستويات، أنظمة التوقف الطارئ، والحراس المقاومة للحرارة تحمي المشغلين والمعدات. مراقبة السلامة المتكاملة مع إيقاف تلقائي يمنع الضرر من حالات تشغيل غير طبيعية.

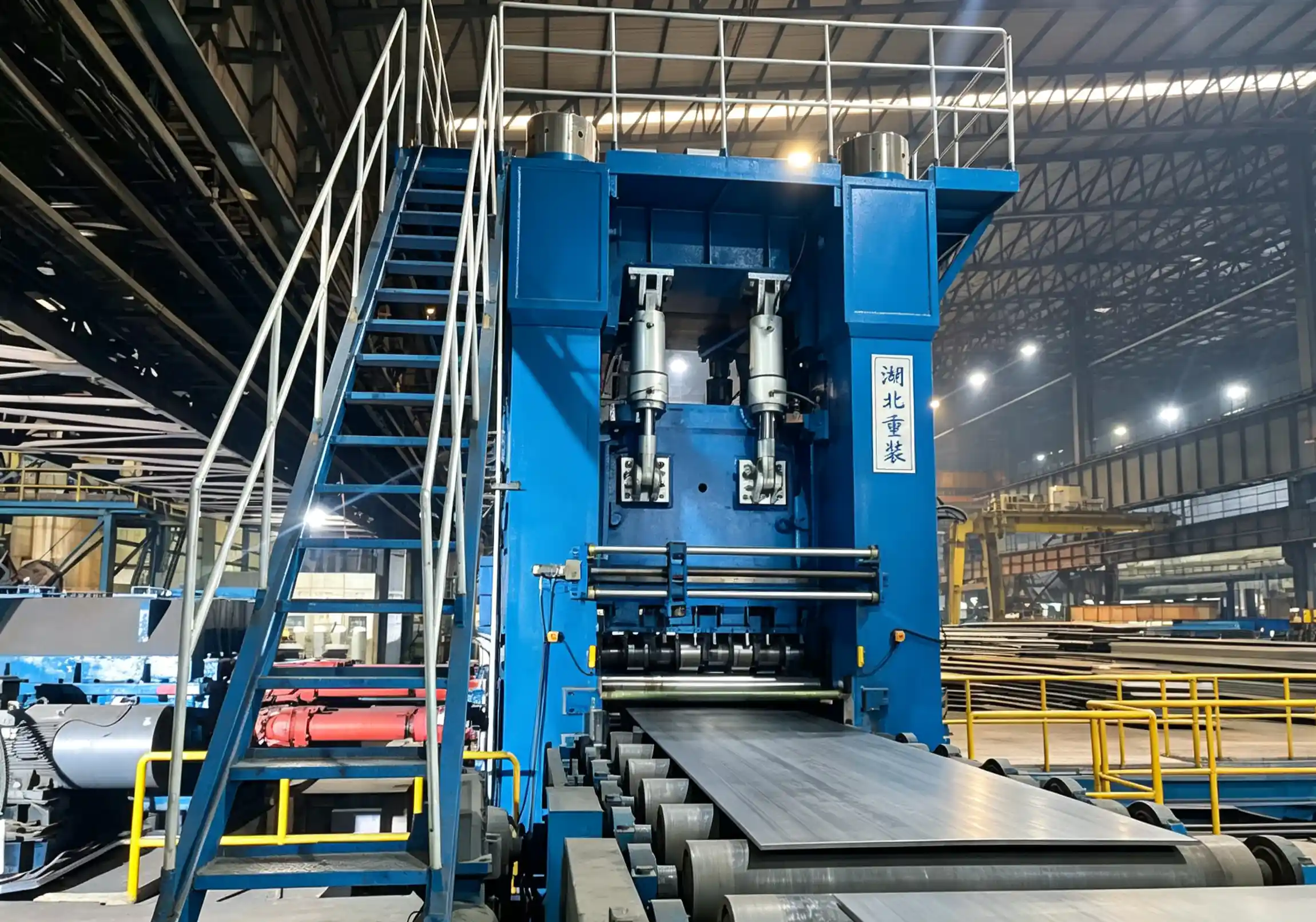

يتسم EZW43V بإطار مصنوع من الخامات الحديدية المجهزة المعززة المصمم لتحمل قوى التصحيح الشديدة دون انحناء. الأحجام الدقيقة الصناعة والإرشادات تحافظ على تحملات التقارب الحرجة طوال عملية الإنتاج المستمر
المقاييس الدقيقة:صلابة الإطار: >500 kN/mm | دقة التقارب: ±0.05 مم | تعويض التمدد الحراري: تلقائي
تصنيع الأسطوانات العاملة من الفولاذ عالي الأسمنت بمعالجات حرارية متقدمة. تضمن الأسطح المطحونة بدقة اتصالاً موحداً مع ألواح الصلب الساخنة، بينما توفر الخصائص المادية الفائقة مقاومة استهلاك استثنائية وقوة تعب حراري

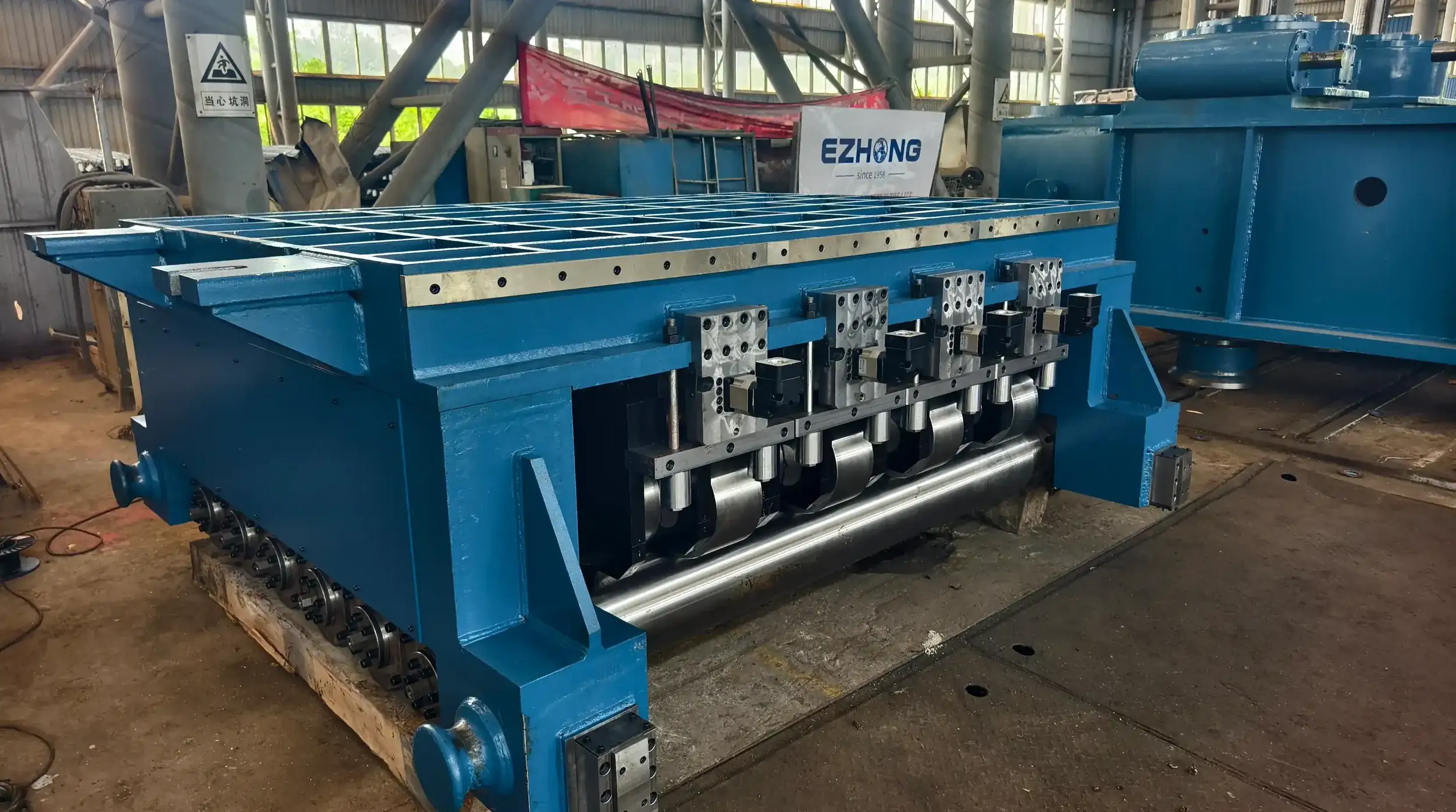

يسمح النظام الكاسيت المساعد بالهيدروليك بتغييرات الأسطوانة السريعة دون تفكيك الإطار. يضمن التحكم المتقدم بـ PLC بضبط معلمات التوازن التلقائية بناءً على سمك الصفيحة، العرض، درجة الحرارة، ودرجة المادة ضمان نتائج مثالية مع تدخل محدود للعاملين
كل أسطوانة تصحيح مدعومة بمحرك سيرفو فردي مع تحكم دقيق في تزامن السرعة. يسمح نظام الضغط الهيدروليكي المستقل لكل أسطوانة بتوزيع الضغط المخصص عبر عرض اللوحة، مع التعويض عن الاختلافات في السمك والتموجات في الحافة.

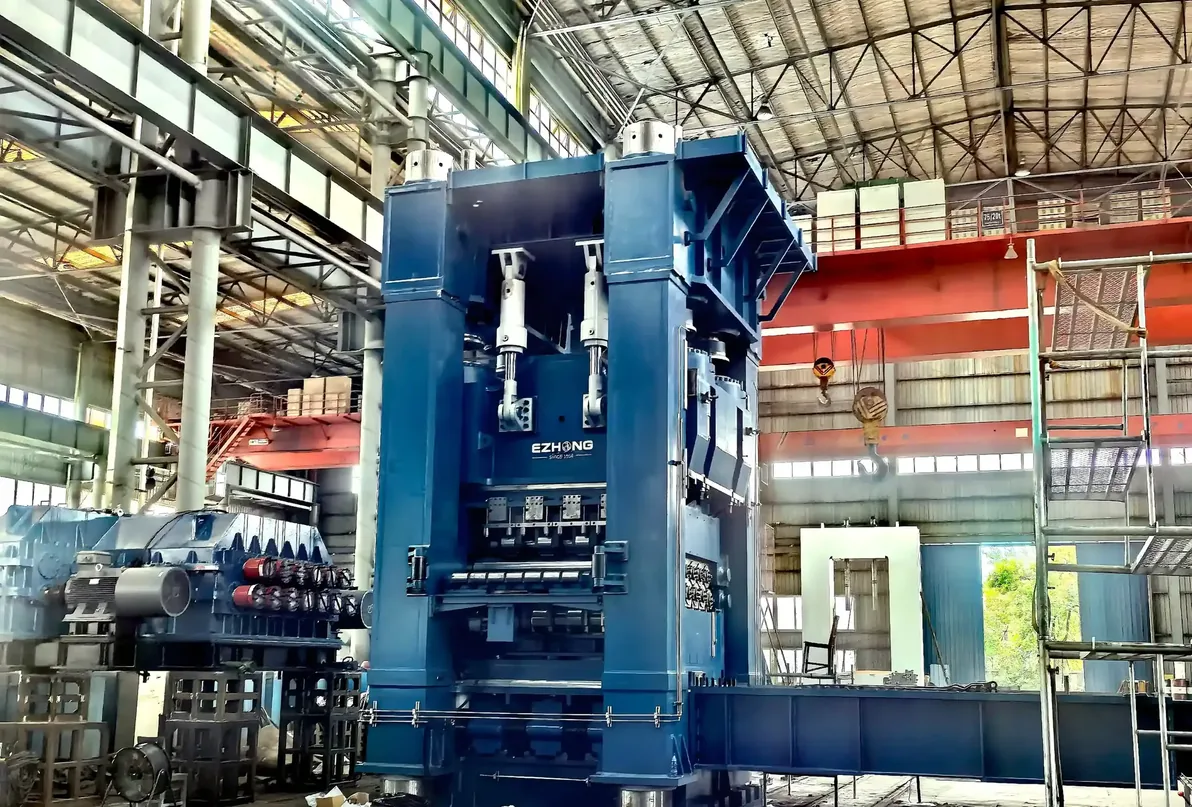

إطار من فولاذ مصنوج مع الإجهاد المحسن مع أسطح مصقولة بدقة. أحجام محامل منتهية بالصناعة الدقيقة CNC تحافظ على دقة التوازن ±0.05 مم تحت قدرة الحمل الكاملة للتسوية.

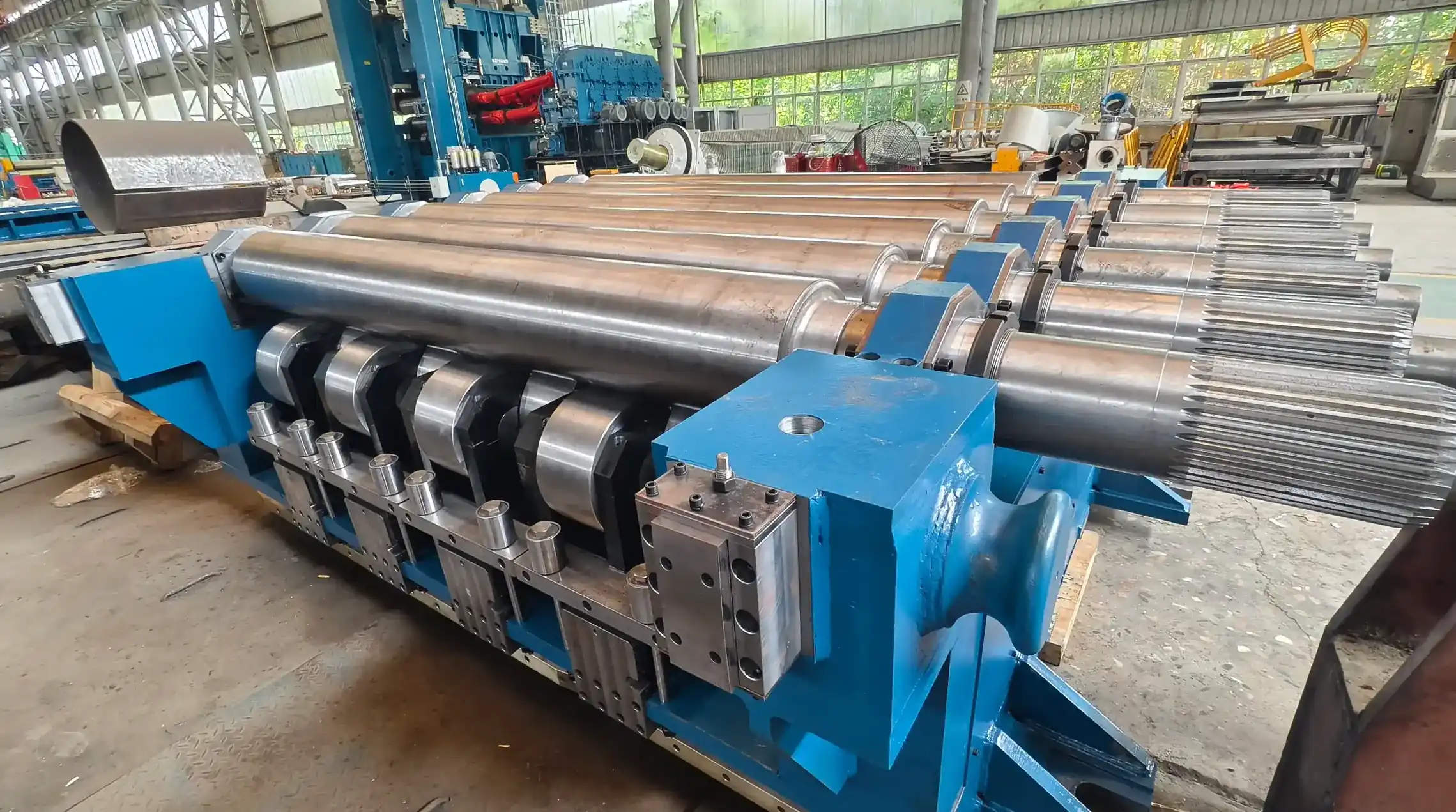

لفات عمل من فولاذ عالي السبيكة مع تعزيز كربيد، صلابة HRC 58-62. سطح مصقول بالمرآة Ra ≤0.8μm يتحمل عملية مستمرة عند 900°C بتآكل ضئيل.
مضخات هيدروليكية بتغيير الإزاحة مع تحكم ضغط مستقل لكل لفة. صمامات سيرفو دقيقة توفر ضغط قابل للتعديل من 0-300 بار مع نظام تبريد متكامل.
PLC من سيمنز/ميتسوبيشي مع شاشة لمس ملونة بحجم 10 إنش. مراقبة في الوقت الفعلي لمعلمات التسوية، تعويض السمك، والتشخيص الآلي للأعطال بواجهة متعددة اللغات.
| النموذج | عرض الصفيحة (ملم) | سمك الصفيحة (ملم) | سرعة التوازن (م/دقيقة) | إجمالي قوة المحرك (كيلوواط) | درجة الحرارة العاملة (°C) | الأبعاد L×W×H (مم) |
|---|---|---|---|---|---|---|
| إي زد دبليو أربعة ثلاثة فاي ناقص واحد صفر صفر صفر | 1000 | 6-50 | 5-20 | 75 | ≤900 | 8500×3200×2800 |
| EZW43V-1500 | 1500 | 8-60 | 5-18 | 110 | ≤900 | 9200×3800×3000 |
| EZW43V-2000 | 2000 | 10-70 | 5-15 | 150 | ≤900 | 10500×4500×3200 |
| EZW43V-2500 | 2500 | 12-80 | 4-15 | 185 | ≤900 | 11800×5200×3500 |
| EZW43V-3000 | 3000 | 15-90 | 4-12 | 220 | ≤900 | 13200×5800×3800 |
| EZW43V-3500 | 3500 | ١٥-٩٥ | ٣-١٢ | ٢٦٠ | ≤900 | ١٤٥٠٠×٦٤٠٠×٤٠٠٠ |
| EZW43V-4000 | 4000 | ١٥-١٠٠ | ٣-١٠ | 300 | ≤900 | ١٥٨٠٠×٧٠٠٠×٤٢٠٠ |
| EZW43V-4500 | ٤٥٠٠ | ١٥-١٠٠ | ٣-١٠ | ٣٤٠ | ≤900 | ١٧٢٠٠×٧٦٠٠×٤٥٠٠ |
| EZW43V-5000 | ٥٠٠٠ | ١٥-١٠٠ | ٢-١٠ | ٣٨٠ | ≤900 | ١٨٥٠٠×٨٢٠٠×٤٨٠٠ |
أجب على بعض الأسئلة السريعة لمساعدتنا في توصية أفضل آلة مستوية للوحات لتطبيقك.
صفائح الصلب الساخنة عند 750-900 درجة مئوية، سمك 6-100 مم، تصحيح المستوى إلى ≤3 مم/م للشحن المباشر أو المعالجة الإضافية
ألواح صلب هيكلي Q345/S355 بعد المعالجة الحرارية، سمك ١٥-٨٠ مم، إزالة التوتر المتبقي وتحقيق التسوية للتصنيع.
ألواح صلب بحرية، سمك ١٠-٦٠ مم، تسوية دقيقة بعد التقطيع باللهب لتلبية متطلبات التسوية الصارمة في حوض السفن.
ألواح غلايات وأوعية ضغط ASTM A516/A537، سمك ٢٠-١٠٠ مم، تسوية مسبقة قبل تصنيع الأوعية لضمان جودة اللحام.
مخزون ألواح سميكة للتعدين وآلات الإنشاء، سمك ٣٠-١٠٠ مم، سيطرة على التسوية للتصنيع الدقيق والتجميع.
ألواح خطوط الأنابيب API X60/X70 بعد اللف الساخن، سمك ١٢-٥٠ مم، تسوية داخلية تضمن التوافق الأبعادي لتشكيل الأنابيب.
التحدي:عدم اتساق مستوى الصفائح يسبب تأخيرات في المعالجة اللاحقة.
الحل:EZW43V-3000 متكاملة في خط الإنتاج باللف الساخن.
النتيجة:تحسين المستوى من 8 مم/م إلى 2.5 مم/م، تقليل معدل الرفض 65%، زيادة إنتاجية الإنتاج 18%.
التحدي:التصحيح عند درجات حرارة عالية يسبب تآكل الأسطوانات بشكل زائد.
الحل:EZW43V-4000 مع أسطوانات مدعمة بكاربيد متقدم.
النتيجة:تمديد عمر خدمة الأسطوانة 3 مرات، تقليل وقت التوقف عن الصيانة 40%، توفير تكاليف سنوية $280,000.
التحدي:التعديل اليدوي للمستوى يسبب اختلافات في الجودة.
الحل:EZW43V-2500 مع نظام تعويض سمك ذكي.
النتيجة:تعديل الباراميترات آلياً، اتساق المستوى +45%، يقلل عبء عمل المشغل 60%.
التحدي:الوقت الطويل لتغيير الرول يؤثر على كفاءة الإنتاج
الحل:EZW43V-3500 مع نظام كاسيت لتغيير الرول بسرعة
النتيجة:تقليل وقت تغيير اللفة من 4 ساعات إلى 25 دقيقة، سعة الإنتاج السنوية +12%
سلسلة EZW43V مصممة لتسوية اللوحات الساخنة حتى 900 درجة مئوية. الأسطوانات من الفولاذ عالي السبائب مع تعزيز الكربيد ومعالجة حرارية متقدمة يمكنها تحمل التشغيل المستمر عند درجات حرارة عالية مع صيانة مناسبة لنظام التبريد.
يستخدم نظام تحكم PLC قياسات السمك في الوقت الفعلي ومعلمات ما قبل البرمجة لدرجات الصلب المختلفة. يقوم النظام تلقائياً بتعديل ضغط وموضع اللف للتعويض عن الاختلافات في السمك عبر عرض اللوحة، مما يضمن تصحيح المسطوحة المتسق.
بالحفاظ على الصيانة المناسبة وبناءً على معايير التشغيل المعتمدة، يحقق الرولات المتميزة المعززة بالكاربيد عادةً 8,000-12,000 ساعة من التشغيل قبل الحاجة إلى تجديدها. تختلف مدة الخدمة بناءً على المواد المعالجة، درجة الحرارة التشغيلية، وممارسات الصيانة.
نعم. يتميز EZW43V بالبروتوكولات الاتصالية الصناعية القياسية (بروفايبوس، بروفينيت، إيثرنت/IP) للتكامل السلس مع أنظمة التحكم في الخط الموجودة. متاح برمجة واجهة مخصصة لتلبية متطلبات التحكم الآلي المحددة لك.
يحقق الـ EZW43V عادةً استواءً يصل إلى ≤3 مم/م للألواح الفولاذية المعدوبة بالحرارة ضمن نطاق السمك المحدد. يعتمد الاستواء الفعلي على حالة المواد الواردة، سمك اللوح، الدرجة الفولاذية، ودرجة حرارة المعالجة. يمكن تحقيق تحملات أضيق مع تكوينات دقة اختيارية.
| إكسسوار | دالة | عرض القيمة |
|---|---|---|
| طاولات اللف للدخول والخروج | نقل الصفيحة قبل وبعد التسوية | التعامل السلس مع الصفائح وتكامل خط الإنتاج |
| التوجيه التلقائي للمركز ودليل الحافة | محاذاة الصفيحة قبل التسوية | يحسن دقة التموضع وثبات التراصف |
| نظام تبريد البكرات المحسن | تبريد الرول العامل ذي السعة العالية | يحمي الأسطوانات أثناء التصحيح المستمر بالصينية الساخنة |
| نظام تنظيف بكرات العمل | يزيل القشرة والترسيبات من الأسطوانات العاملة | يقلل من علامات اللف ويحافظ على جودة السطح |
| قياس التماثل عبر الإنترنت | قياس التناسق في الوقت الفعلي بعد التوازن | يوفر تغذية راجعة فورية للجودة وتحكم العملية |
| سريع لف تغيير عربة | النقل الهيدروليكي لاستبدال أسطوانات العمل | يقلل وقت الصيانة ويقلل التعامل اليدوي |
| حزمة المراقبة عن بعد | اتصال إنترنت الأشياء مع التحليلات السحابية | تنبيهات الصيانة التنبؤية، التشخيص عن بعد، تسجيل بيانات الإنتاج |
| مجموعة اللفات الاحتياطية | مجموعة كاملة من أسطوانات العمل مع أسطوانات الدعم | يزيل التوقفات أثناء تجديد الأسطوانات، ويضمن الإنتاج المستمر |
