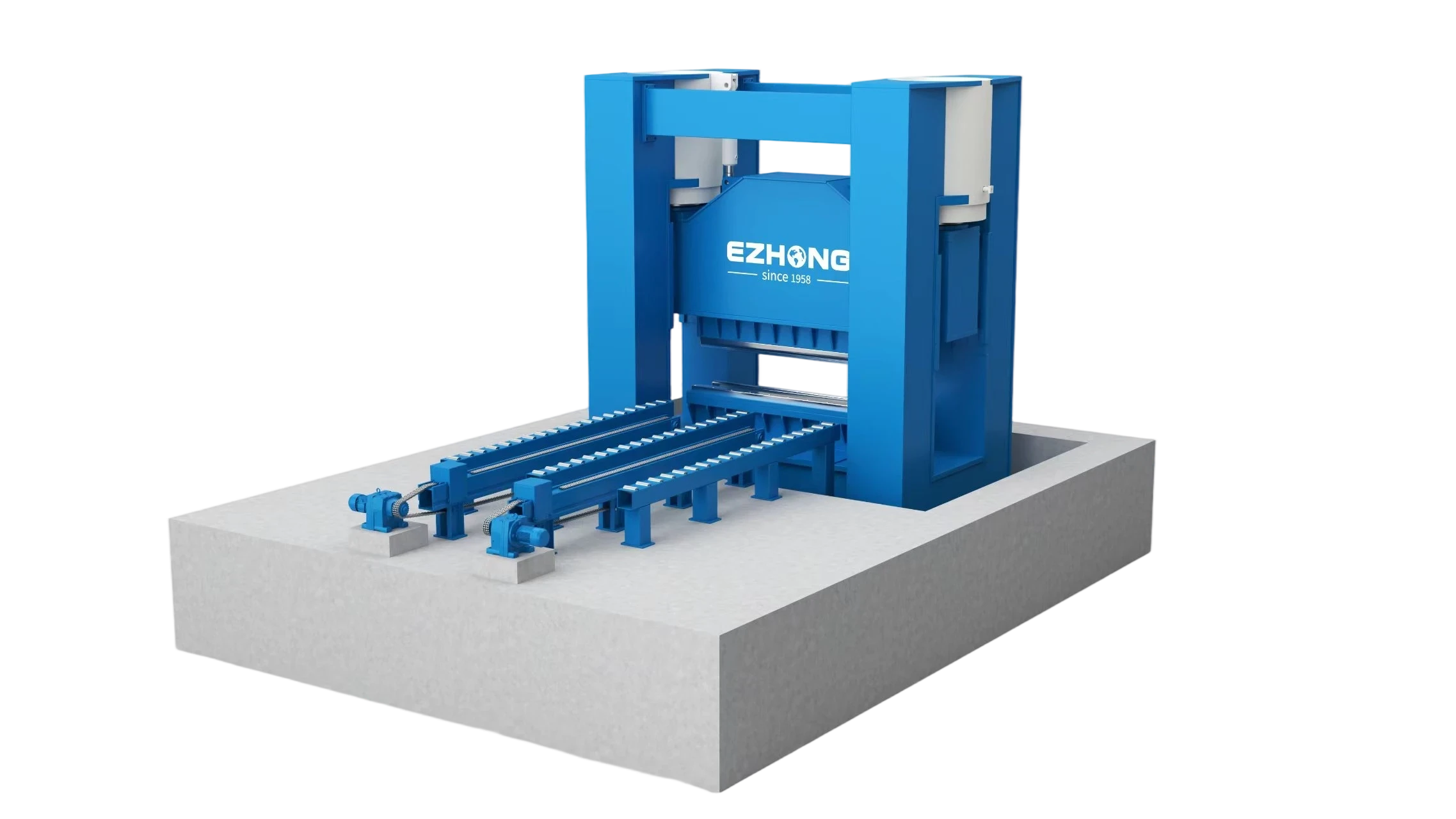

مناسب لمعالجة الهياكل الفولاذية الكبيرة والألواح السميكة. بقدرة أسطوانة رئيسية 6000 طن، هيكل إطار ذو صلابة عالية، ونظام تحكم هيدروليكي ذكي، يوفر الجهاز أداءً مستقرًا وفعالًا وموثوقًا للإنتاج الثقيل المستمر.

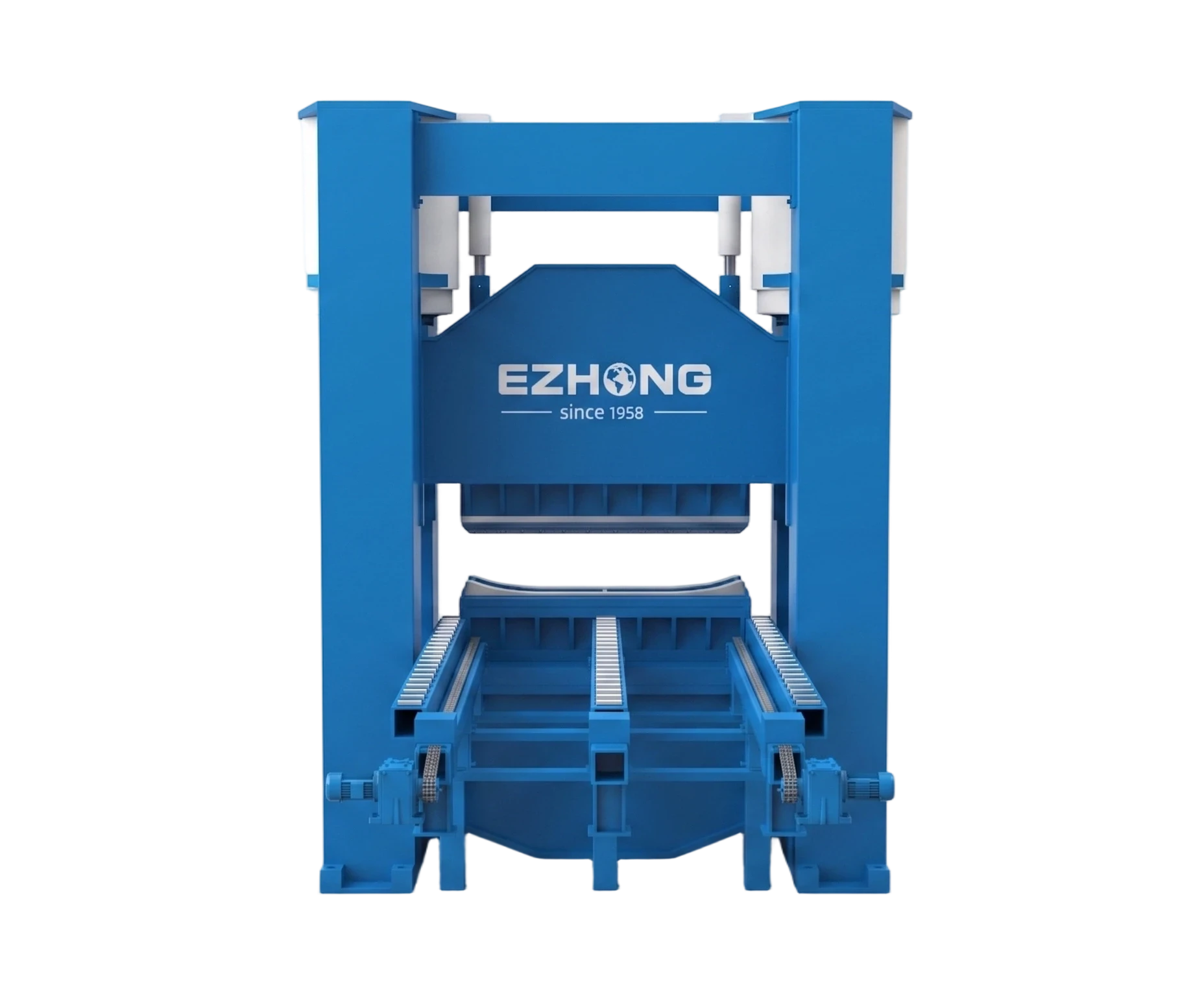

تعتمد الآلة على هيكل إطار لحام مكون من شعاع علوي، زلاجة، شعاع سفلي، أسطوانة رئيسية، وأعمدة، مما يوفر صلابة ممتازة ومقاومة للتشوه تحت الأحمال الثقيلة. أداء مستقر تحت الإنتاج الثقيل المستمر.

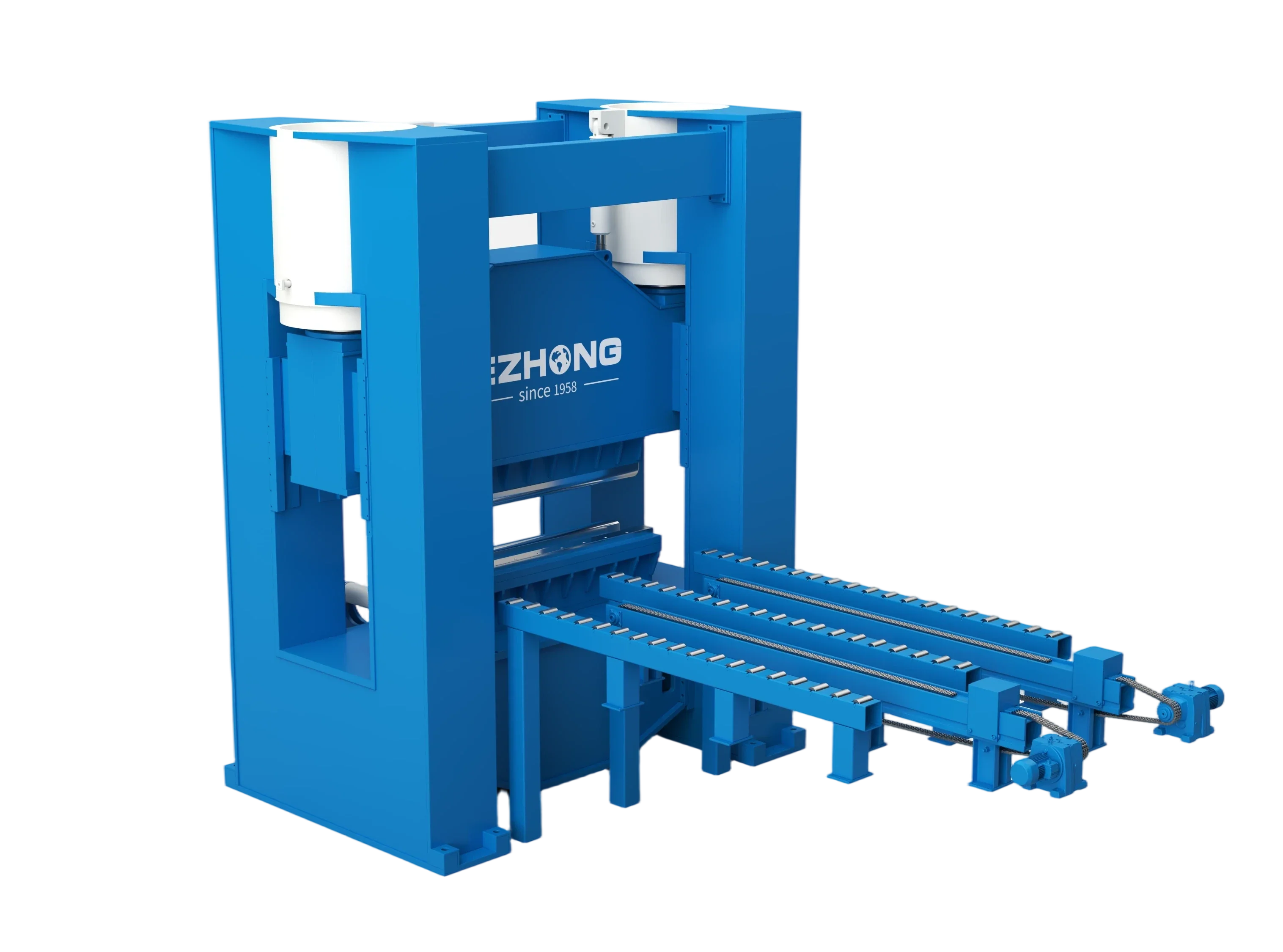

مزودة بخزانة تحكم كهربائية مستقلة ونظام تحكم مركزي PLC. التحكم الهيدروليكي والكهربائي الذكي يضمن التحكم الدقيق في موضع الزلاجة والدقة الموثوقة في الضغط.

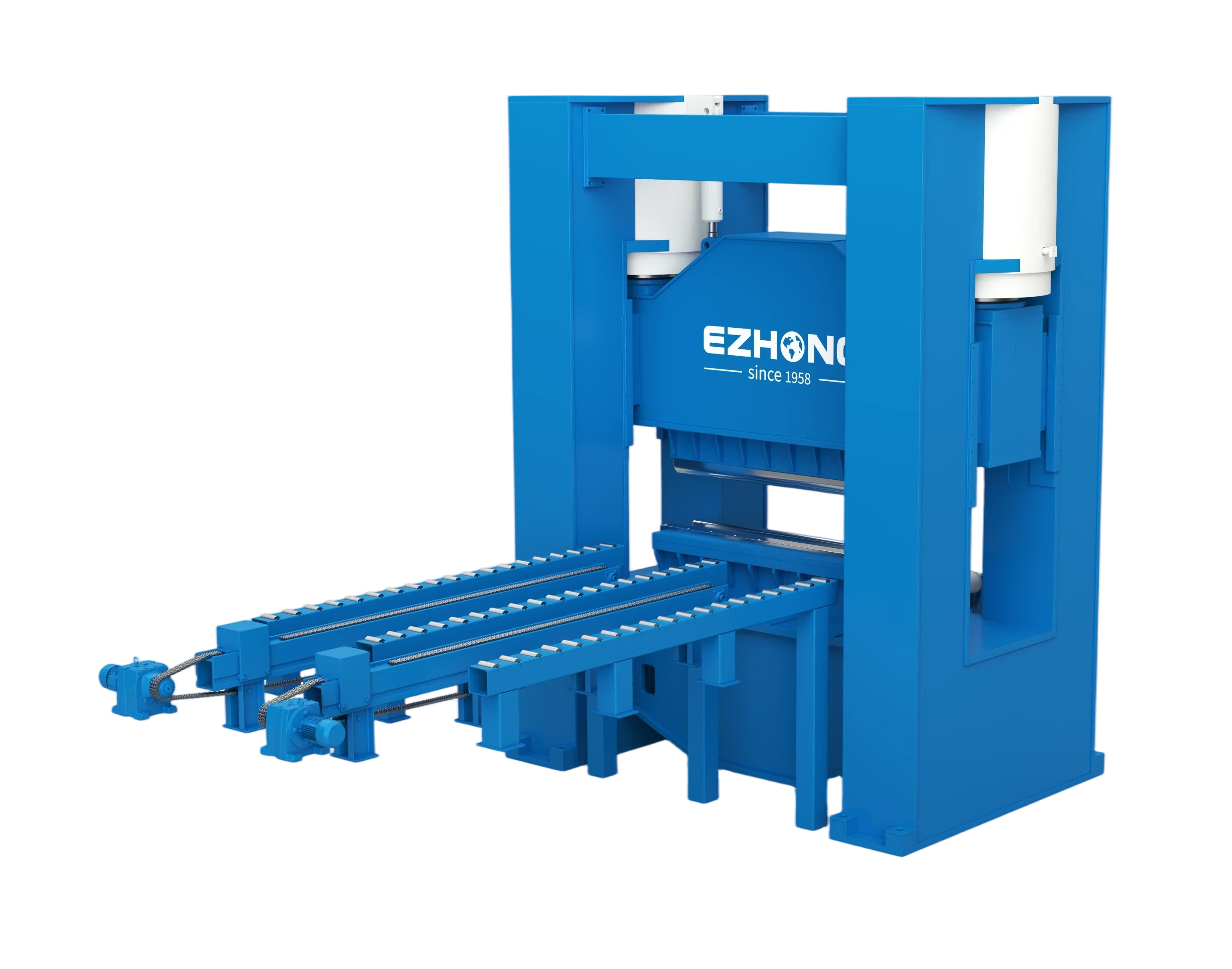

The hydraulic system adopts cartridge valve manifold technology with compact structure, fast response, and reliable operation. Variable displacement plunger pumps with high-speed low-noise hydraulic pump system ensure stable and energy-saving operation.

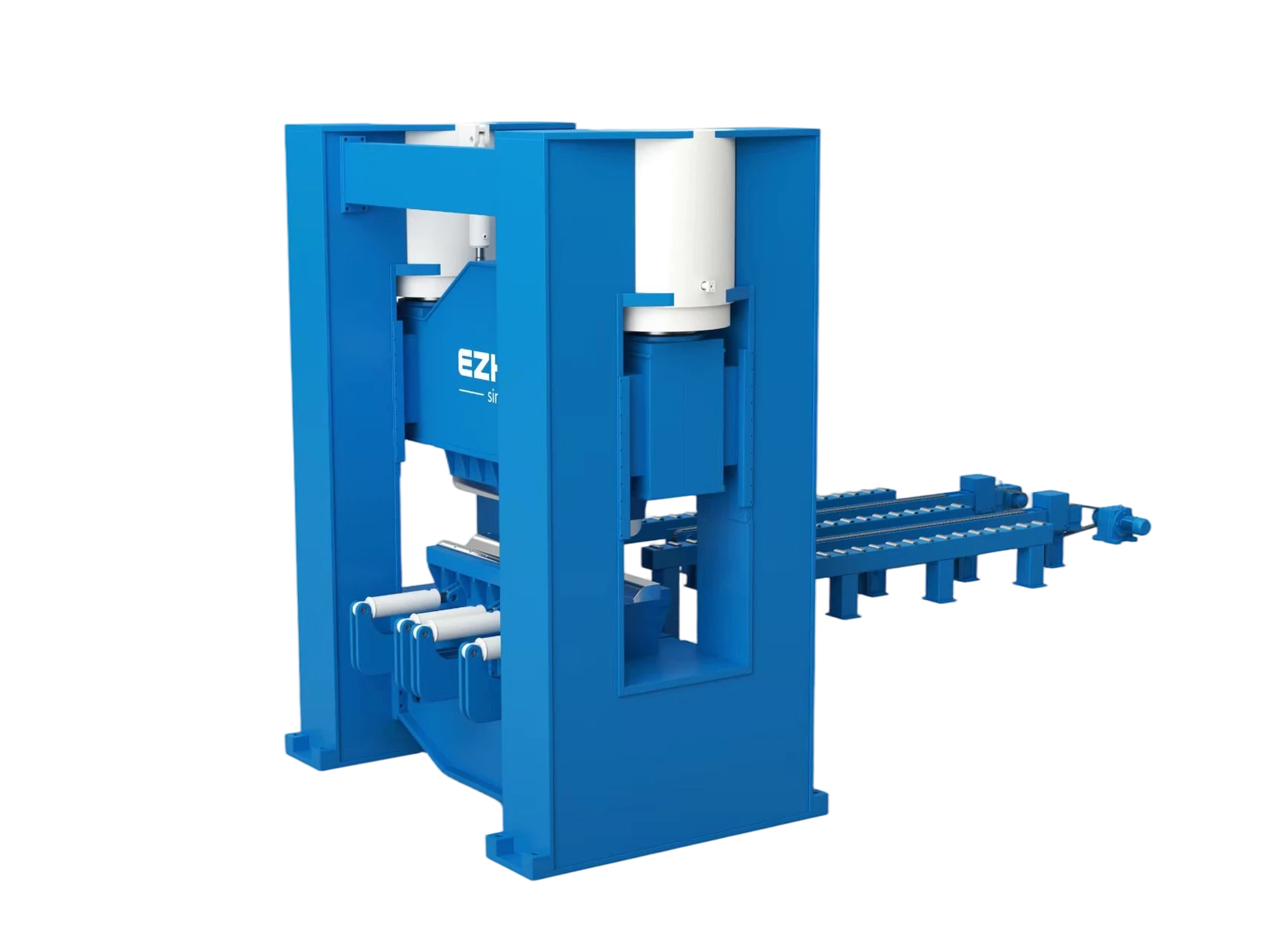

تُثبت الأسطوانة الرئيسية داخل الشعاع العلوي وتربط بالزلاجة عبر الهيكلات الزنجيرية والمسامير لنقل القوة بشكل مستقر. بنية الصلب المكسو عالي القوة باستخدام نظام الختم من النوع YX والحلقة O تضمن احتفاظًا موثوقًا بالضغط وعمر خدمة طويل.
حماية أمان متعددة المستويات تشمل حماية حد السفر، وحماية ضغط الأسطوانة، وحماية الحد الناعم، وإنذارات مستوى وزيت الهيدروليك ودرجة الحرارة، ونظام مراقبة انسداد الفلتر تضمن عملًا آمنًا وموثوقًا.
تتبنى الآلة هيكل إطار ملحون يتكون من عارضة علوية وزلاج وعارضة سفلية وأسطوانة رئيسية وأعمدة، مما يوفر صلابة ممتازة ومقاومة للانحراف تحت الحمل الثقيل.
يتم تركيب الأسطوانة الرئيسية داخل العارضة العليا ويتصل بالزلاجة من خلال هياكل الفرنجة والبرولت لنقل القوة المستقر.
يعتمد النظام الهيدروليكي على تقنية صمام التحميل والمنيفولد ذات البنية المدمجة، استجابة سريعة وعملية موثوقة.
يتم تجهيز الآلة بكابينة تحكم كهربائية مستقلة ونظام تحكم مركزي PLC.
بناء إطار فولاذي ملحوم ثقيل الوزن مع تصميم مضاد للإجهاد يضمن انحرافًا واهتزازًا أدنى أثناء عمليات الضغط تحت الحمل العالي.
أسطوانة فولاذية مصقولة بقوة عالية مع ختم من نوع YX، مثبتة داخل الشعاع العلوي مع اتصال فلنجي لنقل القوة بشكل مستقر.
مضخات كبس صمام متغيرة الحركة مع مجموعة صمامات الكارتريدج، الضغط الأقصى 31.5 ميجا باسكال، معدل التدفق 250 لتر/دقيقة × 3، مضغوطة وموثوقة.
لوحة تحكم سيمينز PLC مع حاسوب صناعي أدفانتيك وسامسونج للعرض وحساسات تحريك باليوف للتحكم الدقيق في موضع المنزلقة و المراقبة.
| عنصر | المواصفات |
|---|---|
| سعة الأسطوانة الرئيسية | 6000 طن |
| مسافة سير الأسطوانة الرئيسية | 650 مم |
| الارتفاع الأقصى للفتح | 450 مم |
| قوة المحرك | 2 × 110 كيلوواط |
| سرعة النزول السريعة | 100-200 مم/ثانية |
| سرعة الضغط | 2-10 مم/ثانية |
| سرعة العودة | ~100 مم/ثانية |
| حجم طاولة العمل | 4100 × 1800 مم |
| وزن الجهاز | حوالي 250 طن |

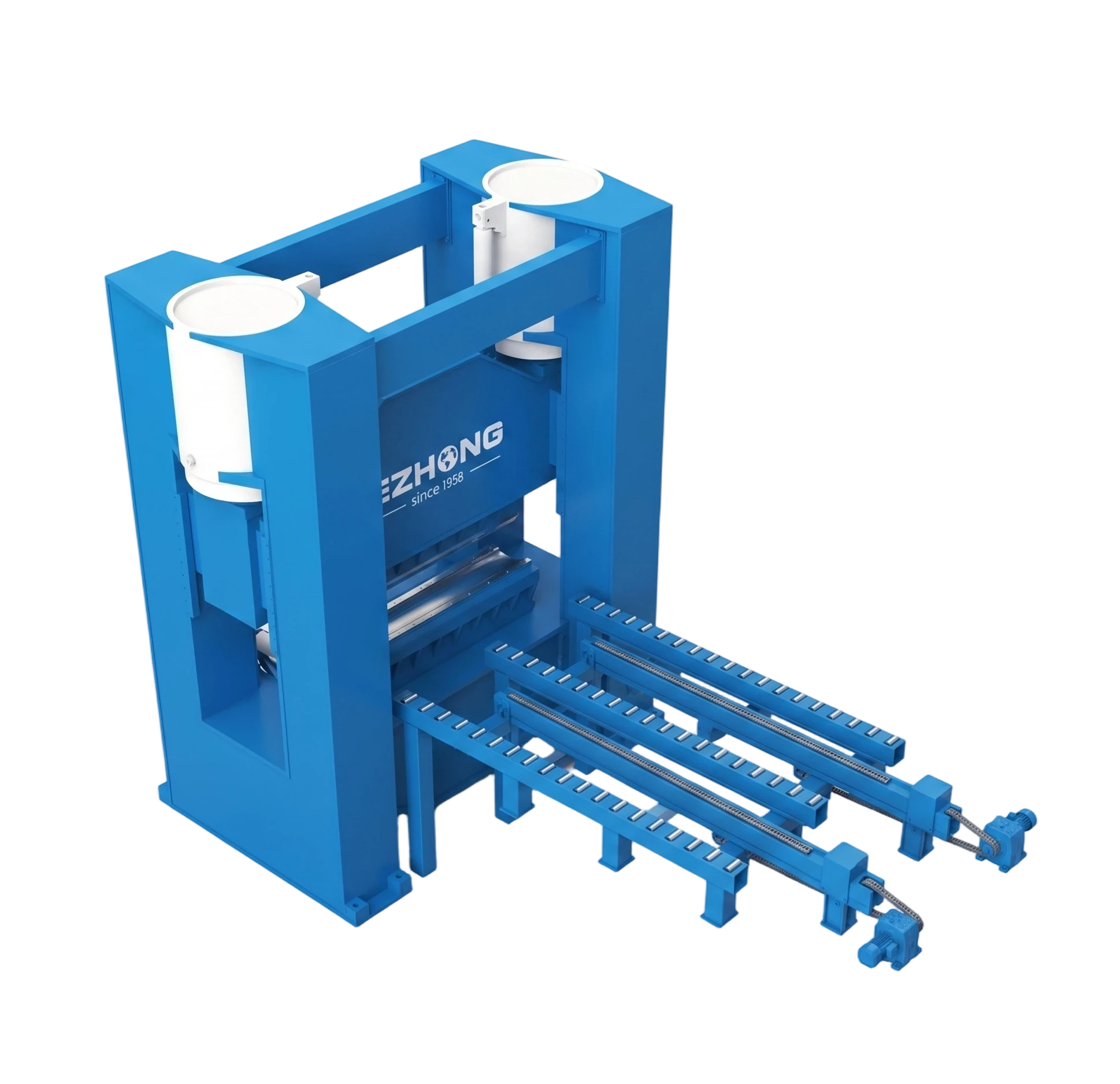

الضغط على الإطار الفولاذي الثقيل، تشكيل مكونات الهيكلية، تركيب وتصنيع هياكل الفولاذ واسعة النطاق.
تشكيل صفائح هيكل السفن، وتصنيف الحواجز، والمكونات البحرية الهيكلية، وتصنيع المنصات البحرية.
تشكيل الجريد الجسرية، الضغط على الفولاذ الهيكلي، تصنيع لوحات الاتصال، مكونات الجسور الثقيلة.
تشكيل رؤوس الأوعية، ضغط ألواح الغلاف، تصنيع الأجنحة، مكونات أوعية الضغط ذات الجدار السميك.
تشكيل أقسام البرج، ضغط الجناح، مكونات هيكلية لتوربين الرياح، أجزاء أسطوانية كبيرة القطر
ضغط إطارات المعدات الثقيلة، تشكيل لوحات القاعدة للآلات، تصنيع المكونات على نطاق واسع.
تحدييتطلب الضغط على الإطار الفولاذي الثقيل معدات ذات قدرة عالية
لم يتم تقديم المحتوى التالي للترجمة إلى العربية.آلة الضغط الهيدروليكية EZY6000T
النتيجة:+35% كفاءة الإنتاج، تحسنت دقة الضغط، وتم تقليل وقت المعالجة بنسبة 40%.
تحدييتطلب تشكيل صفحات هيكل السفينة التحكم الدقيق والقدرة العالية
لم يتم تقديم المحتوى التالي للترجمة إلى العربية.EZY6000T مع نظام تحكم ذكي
النتيجة:تحسين دقة التشكيل، أداء مستقر، وزيادة الإنتاج السنوي بنسبة 28%
تحديتشكيل أقسام برج الرياح مطلوب سعة ضغط كبيرة
لم يتم تقديم المحتوى التالي للترجمة إلى العربية.EZY6000T مكبس هيدروليكي ثقيل المهنة
النتيجة:زادت قدرة الإنتاج بنسبة 45%، وتحسنت كفاءة المعالجة بشكل كبير.
تحدييتطلب تشكيل رأس الوعاء سيطرة دقيقة وموثوقية
لم يتم تقديم المحتوى التالي للترجمة إلى العربية.EZY6000T مع نظام هيدروليكي متقدم
النتيجة:تحسين جودة التشكيل، تقليل وقت الصيانة بنسبة 50%، تشغيل مستمر مستقر.
يحتوي المكبس الهيدروليكي EZY6000T على أسطوانة رئيسية بسعة 6000 طن، مع ضربة أسطوانة رئيسية 650 مم وأقصى ارتفاع فتح 450 مم. حجم الطاولة 4100 × 1800 مم، مناسب لتطبيقات معالجة الهياكل الفولاذية الكبيرة والألواح السميكة.
يُصمم EZY6000T للهياكل الفولاذية وبناء السفن وتصنيع الجسور وأوعية الضغط وتصنيع أبراج الرياح والآلات الثقيلة وصناعات تشكيل المعادن. يتعامل مع تشكيل المكونات على نطاق واسع ومعالجة الصفائح السميكة بدقة عالية وموثوقية.
الآلة مجهزة بقبو تحكم كهربائي مستقل ونظام تحكم مركزي PLC. يتميز بـ PLC Siemens ومكونات كهربائية Schneider وكمبيوتر صناعي Advantech ونظام عرض Samsung وأجهزة استشعار إزاحة Balluff للتحكم الدقيق في موضع الشريحة والمراقبة في الوقت الفعلي.
يتبنى النظام الهيدروليكي تقنية أنابيب صمامات الخرطوشة مع مضخات أسطوانية ذات شفاطة متغيرة الحجم. الحد الأقصى للضغط هو 31.5 ميجا باسكال مع معدل تدفق 250 لتر/دقيقة × 3. يتميز النظام ببنية مدمجة، استجابة سريعة، تشغيل موثوق، ومجهز بأجهزة مراقبة مستوى الزيت والحرارة والفلتر لأداء مستقر.
يتضمن الجهاز حماية أمان شاملة: حماية حدود السكرو، حماية ضغط الأسطوانة، حماية الحد الناعم، إنذارات مستوى ودرجة حرارة النفط الهيدروليكي، ونظام مراقبة انسداد الفلتر. تضمن هذه الميزات السلامية متعددة المستويات تشغيلًا آمنًا وموثوقًا تحت الإنتاج المستمر بضغط ثقيل.
| إكسسوار | المدة السابقة | وظيفة | العرض القيمي |
|---|---|---|---|
| نظام التحميل التلقائي | 8 أسابيع | التغذية الآلية للمواد ووضعها | يقلل تكلفة العمالة بنسبة 60%، يحسن دقة الوضع إلى ±5 مم |
| نظام المخدة الهيدروليكية | 6 أسابيع | يوفر قوة الاحتفاظ بالبلانك المنضبطة | يمنع التجاعيد ويحسن جودة التشكيل للأجزاء المعقدة |
| آلية وسادة القالب | عشرة أسابيع | الاحتفاظ المعزز بالفراغات والإخراج المعزز | يمدد عمر الجهاز، يحسن تناسق المنتج |
| نظام تغيير القالب السريع | 6 أسابيع | آلية تبديل الأدوات بسرعة | يقلل وقت تغيير الدية من ساعتين إلى 15 دقيقة، ويزيد استغلال الآلة |
| نظام المراقبة عن بعد | أربعة أسابيع | مراقبة الآلات في الوقت الفعلي باستخدام إنترنت الأشياء | الصيانة التنبؤية، تقلل وقت التوقف غير المخطط له بنسبة 75% |
