| عنصر | المحتوى |
|---|---|
| Customer | كراسني كوتلشيك |
| Country | روسيا |
| Industry | Boiler Manufacturing |
| Equipment | EZW12-120x4000 |
| نوع الآلة | آلة طي الصفائح الهيدروليكية الكاملة ذات 4 أسطوانات |
| السمك الأقصى للصفيحة | 120 مم |
| الحد الأقصى لعرض اللوحة | 4,000 مم |
| الحد الأقصى لقوة الإنتاج للألواح | 800 ميجا باسكال |
| الحد الأقصى لقوة الأسطوانة العلوية | 20,000 كيلو نيوتن |
Krasny Kotelshchik, officially the Taganrog Boiler-Making Works, is a major Russian manufacturer of power-generation and boiler equipment. The company develops and manufactures steam boilers, heat recovery steam generators and heat-exchange equipment for thermal and nuclear power applications.
لعمليات تصنيع الغلايات الثقيلة لديها، اختار كراسني كوتيلشيك آلة طحن الألواح ذات 4 أسطوانات EZW12-120x4000 من EZHONG
تم تصميم الآلة لتطبيقات تشكيل الألواح عالية الطلب، مع سمك اللف الأقصى 120 مم، وعرض اللوح الأقصى 4,000 مم، وقدرة قوة الإنتاج للمواد حتى 800 ميجا باسكال
بالنسبة لهذا المشروع، طلب العميل حلًا قادرًا على توفير:

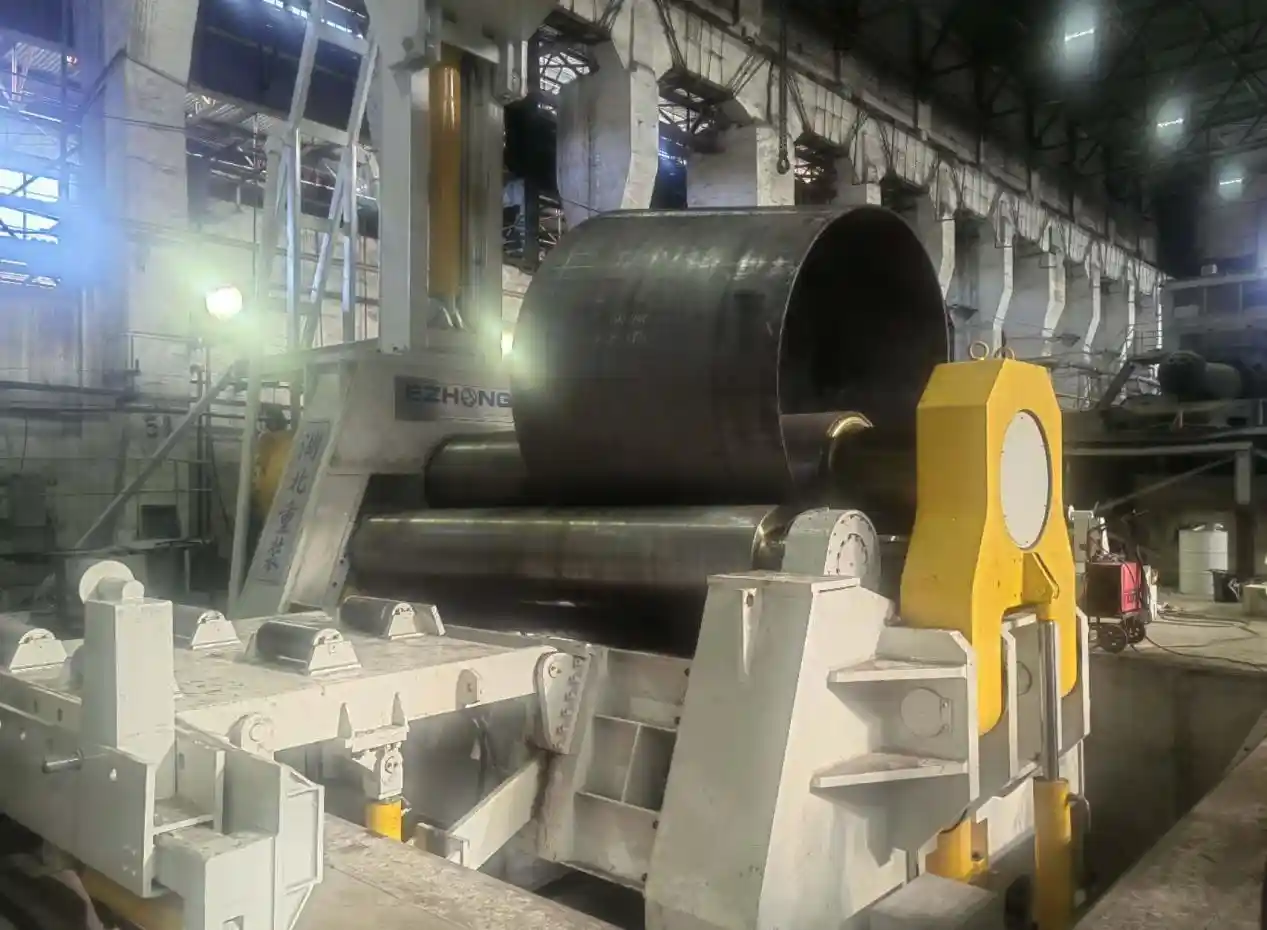

EZHONG supplied the EZW12-120x4000 Fully Hydraulic Four-Roll Plate Rolling Machine with a slant-down structural configuration.
| عنصر | المواصفات |
|---|---|
| نموذج الجهاز | EZW12-120x4000 |
| نوع الآلة | آلة لف الألواح الهيدروليكية الكاملة ذات أربع لفات |
| قوة الإنتاج للصفائح | 245 / 360 / 800 ميغاباسكال |
| الحد الأقصى لسمك اللف | 120 / 90 / 70 مم |
| السمك الأقصى للثني المسبق | 100 / 70 / 50 مم |
| الحد الأقصى لعرض اللوحة | 4,000 / 4,000 / 2,200 مم |
| القطر الأدنى للقطعة عند الحمل الكامل | Ø3,000 مم |
| الحافة المستقيمة المتبقية بعد الثني المسبق | 2-2.5 طن |
| قطر اللف العلوي | Ø940 مم |
| قطر اللف السفلي | Ø830 مم |
| قطر أسطوانة الجانب | Ø720 مم |
| سرعة اللف | تقريباً 3.5 متر/دقيقة |
| الحد الأقصى لقوة الأسطوانة العلوية | 20,000 كيلو نيوتن |
يتبنى EZW12-120×4000 هيكل أربع لفائف هيدروليكية كاملة. تُوضع لفائف الجانب والسفلى بالتحكم الهيدروليكي، بينما يستخدم الجهاز الدفع الهيدروليكي والتحكم الكهرو-هيدروليكي لعملية اللف. يوفر هذا التكوين موضع اللفة الخاضع للرقابة للانحناء المسبق للصفائح الثقيلة واللف.
يوفر الجهاز قوة أقصى على لفة العلوية تبلغ 20000 كيلو نيوتن وأقصى زخم دفع لفة علوية 950 كيلو نيوتن·م. يُصمم هذا التكوين عالي القدرة لتطبيقات تشكيل الصفائح الثقيلة التي تتطلب قوة تشكيل كبيرة.
For plates with a yield strength of 245 MPa, the specified maximum rolling thickness reaches 120 mm. For higher-strength materials, the rated maximum thickness is adjusted accordingly: 245 MPa → 120 mm, 360 MPa → 90 mm, 800 MPa → 70 mm.
The specified remaining straight edge after pre-bending is 2-2.5T. The four-roll configuration and close positioning of the plate relative to the forming rolls help reduce the unformed straight section at the plate ends.
جميع لفائف العمل الأربعة مصنفة كفولاذ سبائكي 42CrMo. صلابة بعد التلدين والتبريد: HB215-300؛ صلابة السطح: HRC50-55. هذا يوفر القوة الميكانيكية وصلابة السطح المطلوبة لتشكيل الصفائح الثقيلة.
يمكن ضبط لفائف الجانب بشكل مستقل لدعم اللف في شكل مخروط. يحدد الجهاز ضغط الزاوة الأقصى بـ ≤400 طن، مما يوفر قدرة تشكيل إضافية للمكونات المخروطية للغلايات ومعدات الضغط.
يتكون جهاز الإمالة من قاعدة إمالة وأسطوانة هيدروليكية. يسمح نظام الإمالة الهيدروليكي بإزالة القطعة المصقولة المكتملة بالتوازي مع محور اللف، مما يحسن التعامل مع المكونات الأسطوانية الكبيرة بعد اللف.
يتكون نظام التحكم الكهربائي من خزانة التحكم الكهربائية ووحدة التشغيل. يستخدم النظام أزرار التحكم والمصابيح الإشارية وعرض اللمس البرمجي لمراقبة وعملية اللف للجهاز.

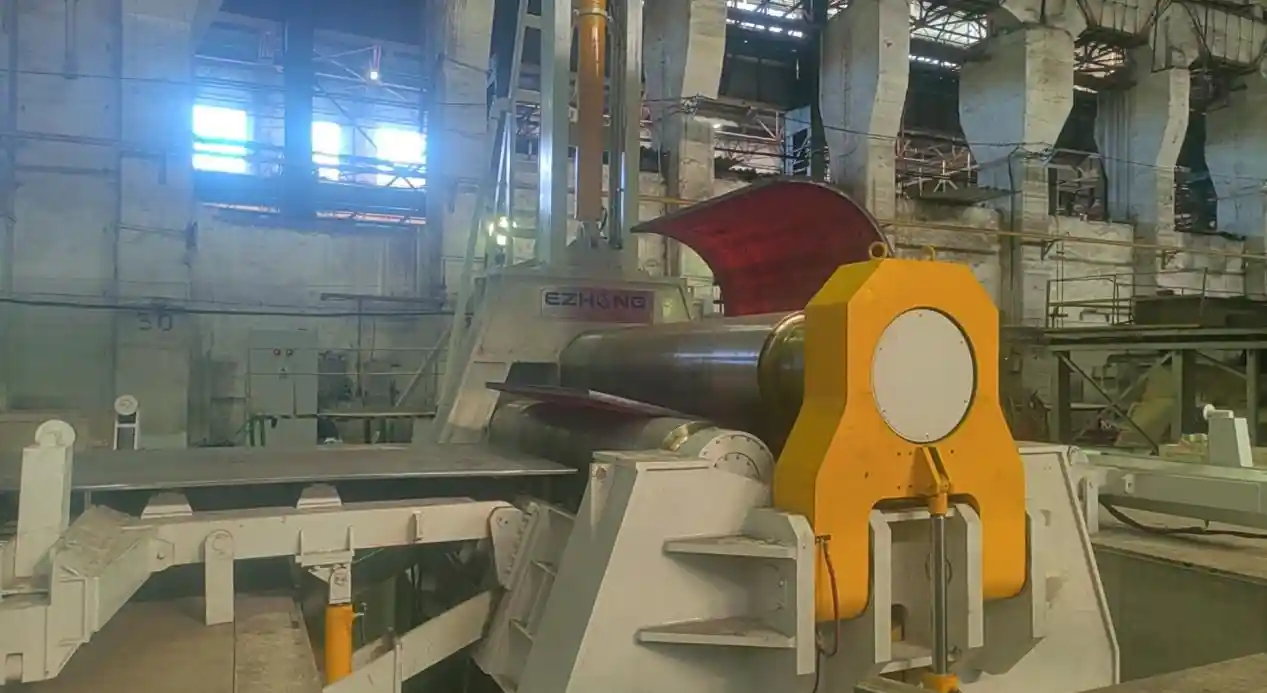

اللف التشغيلي

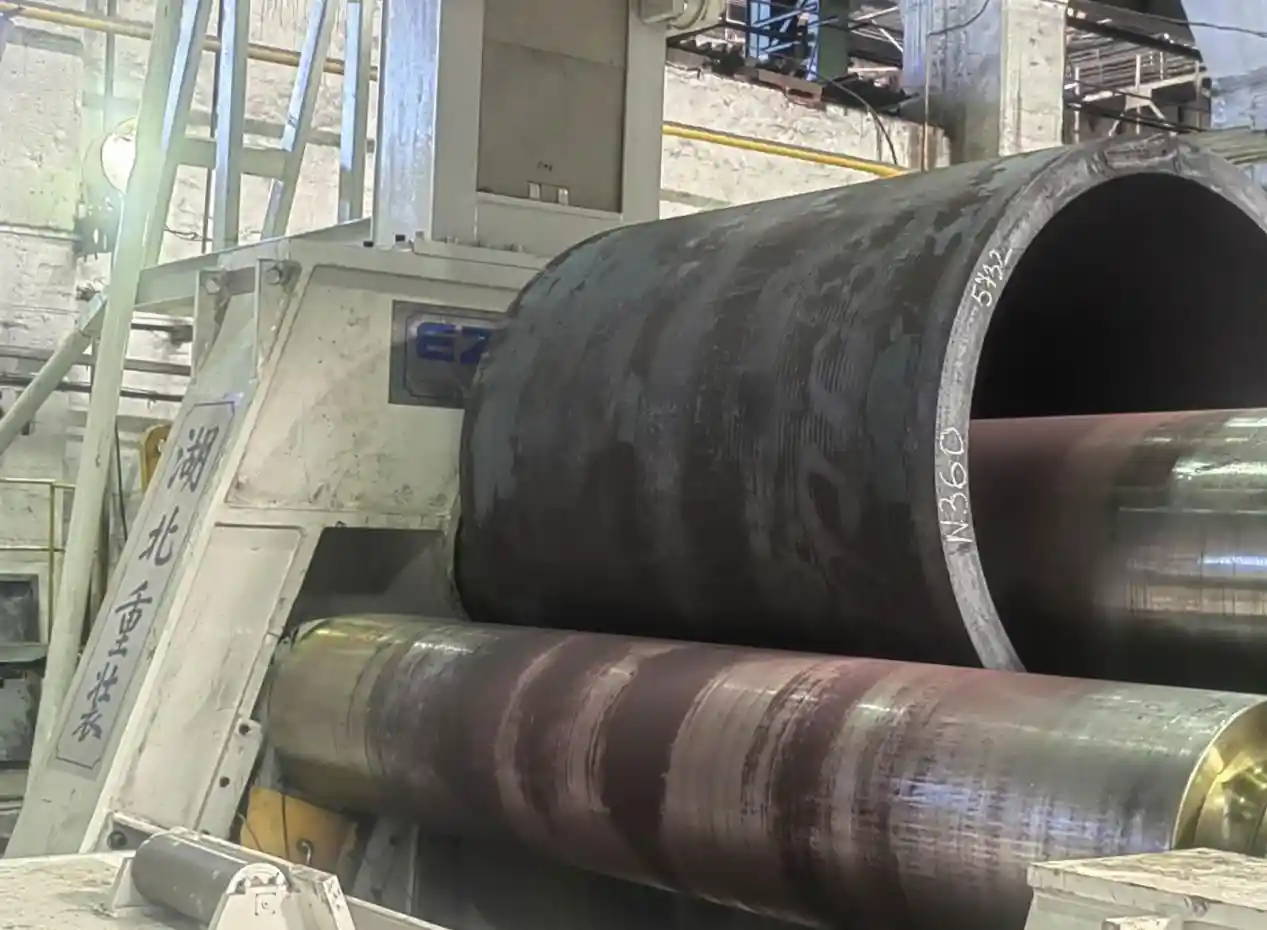

Trial Forming
Trial Operation

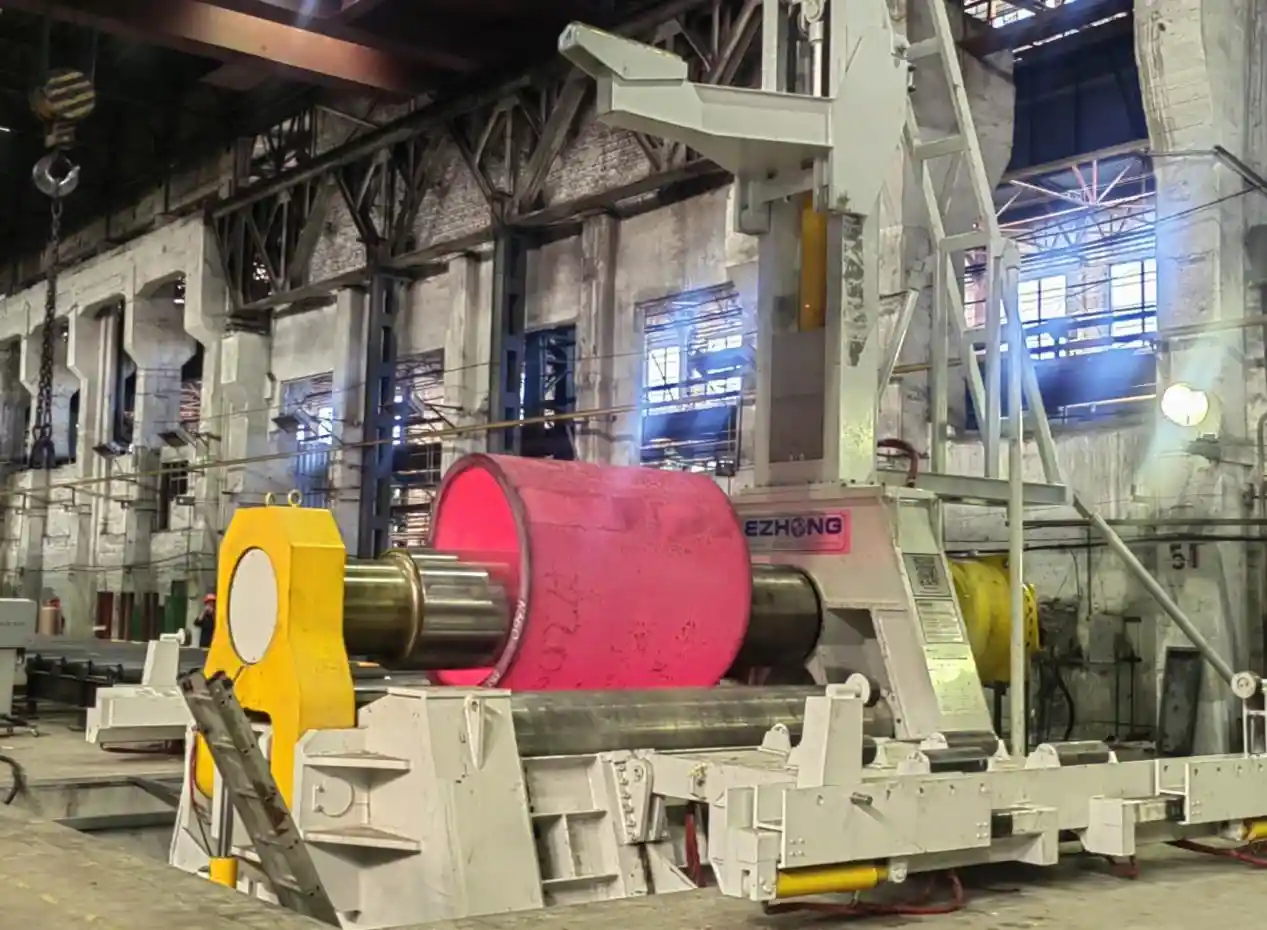

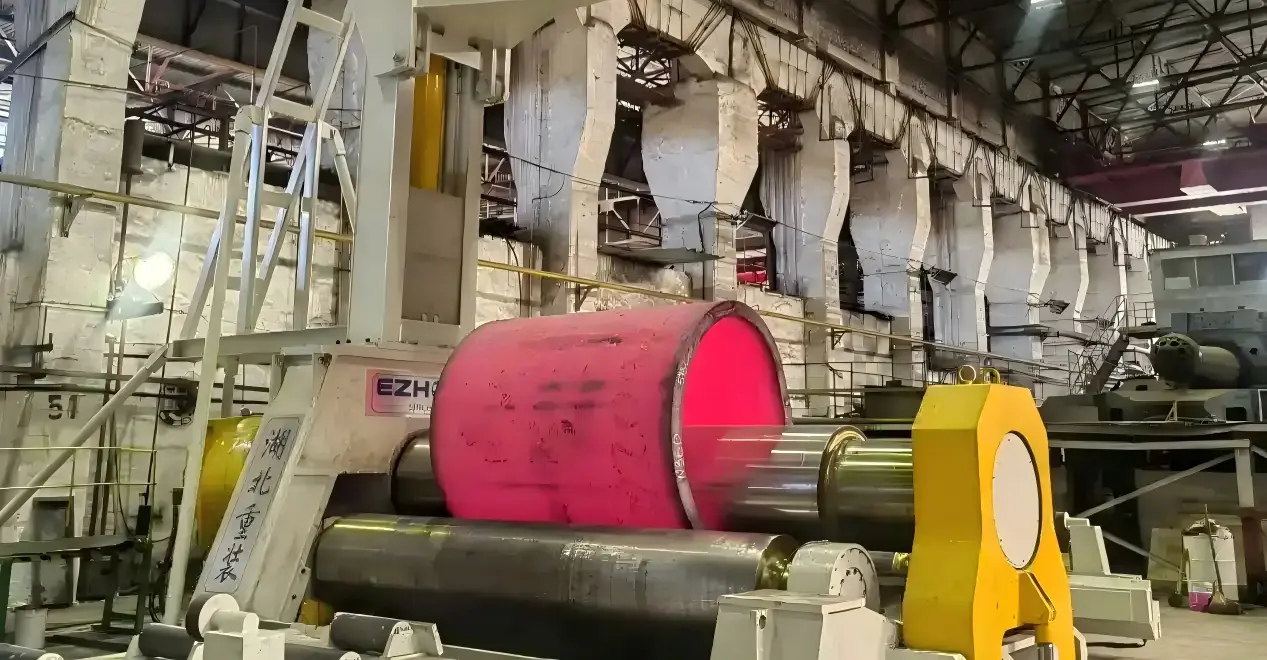

Hot rolling

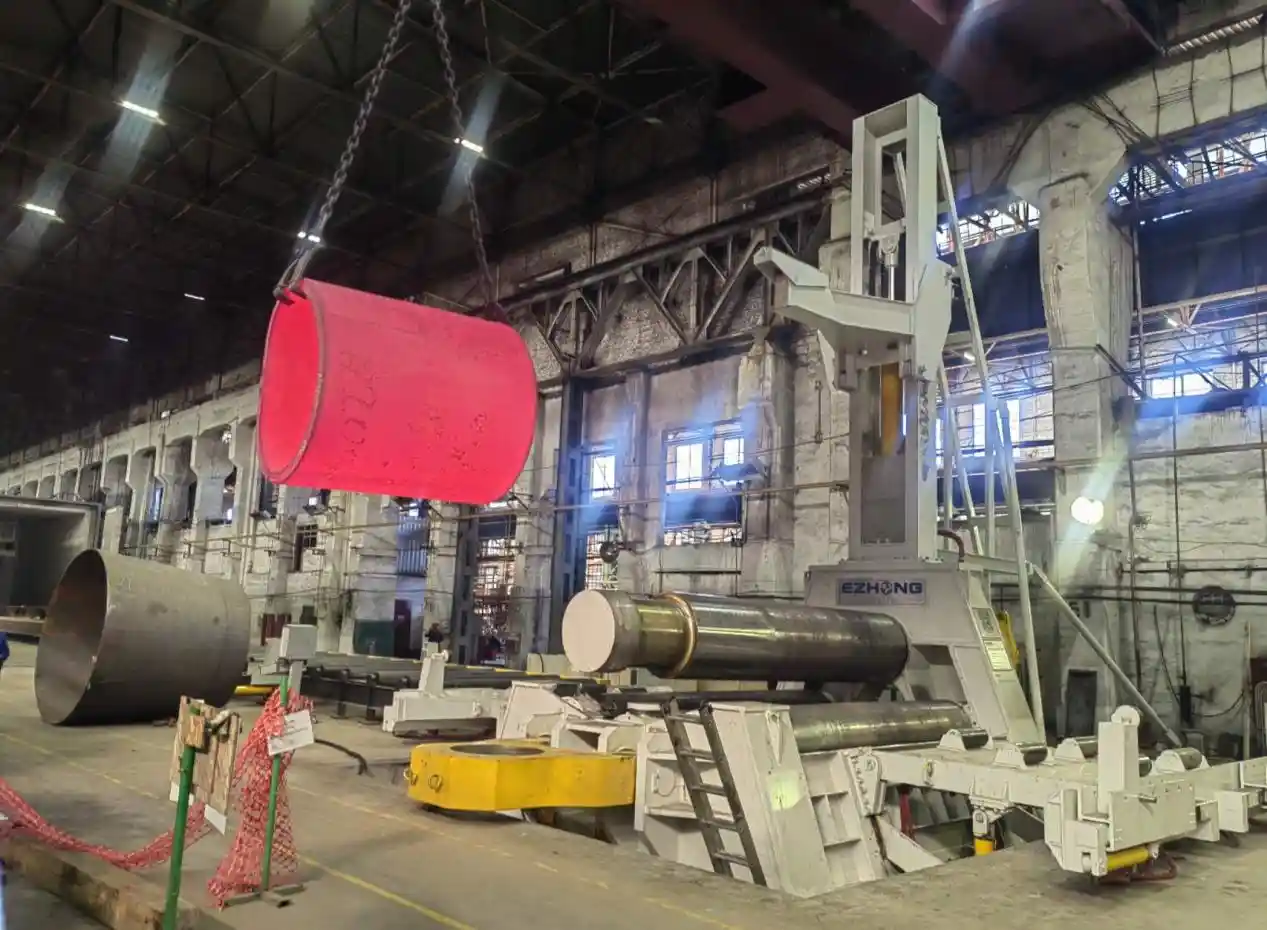

Hot Shell Handling
فحص القبول
من سمك الصفيحة وقوة المواد إلى قطر اللف، عرض العمل، ومتطلبات تشكيل المخروط، تتطلب مكونات الغلايات الثقيلة حلاً هندسياً مناسباً للف ولف الصفائح.
