| عنصر | المحتوى |
|---|---|
| Customer | شركة شاانغاي للصناعات الثقيلة المحدودة |
| Country | الصين |
| Industry | Boiler Manufacturing |
| Equipment | EZW12Y-1500Tx3200 |
| نوع الآلة | آلة لف الألواح الهيدروليكية الكاملة ذات أربع لفات |
| الحد الأقصى لعرض اللوحة | 3200 مم |
| السمك الأقصى للصفيحة | 105 مم |
| الحد الأقصى لقوة الأسطوانة العلوية | 1500T |
| قطر اللف | Ø1,600 مم |
| درجة حرارة اللف | بارد / دافئ / ساخن |
شركة شاانغاي للصناعات الثقيلة المحدودة هي مصنع متخصص للغلايات والمعدات التوليدية للطاقة. عمليات التصنيع الخاصة بها تشمل تشكيل وتصنيع مكونات الصلب الكبيرة، مما يضع متطلبات صارمة على معدات لف الصفائح الثقيلة.

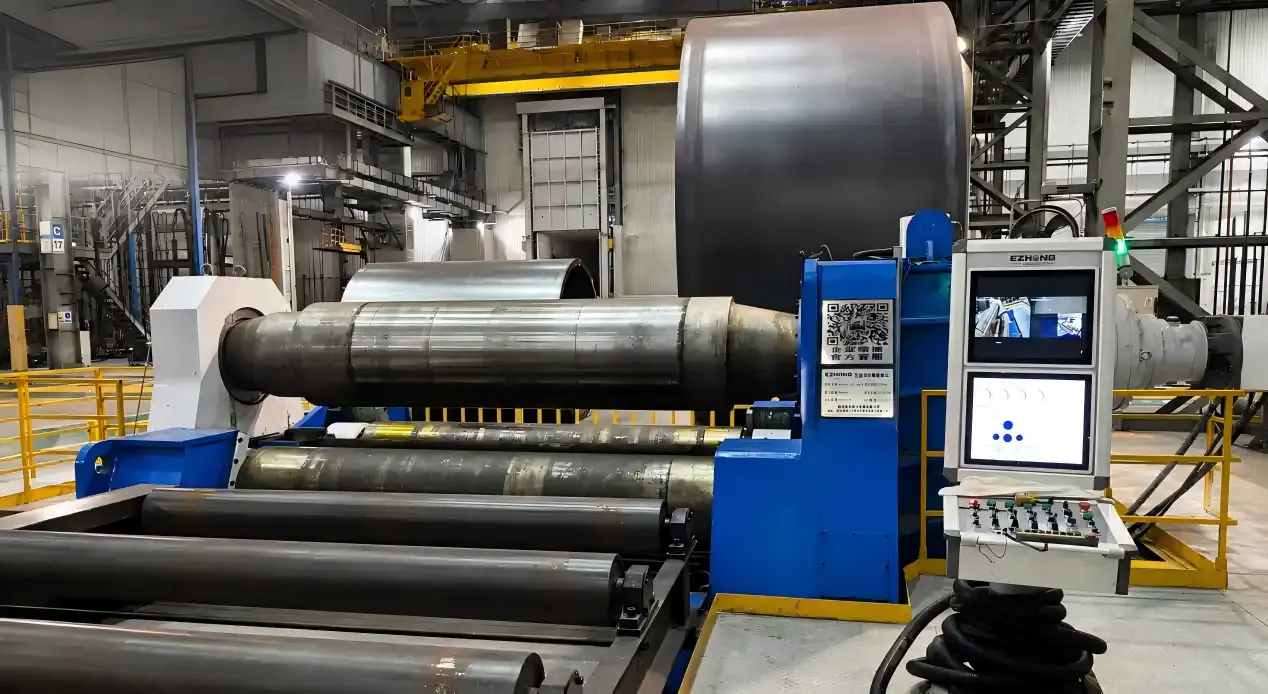

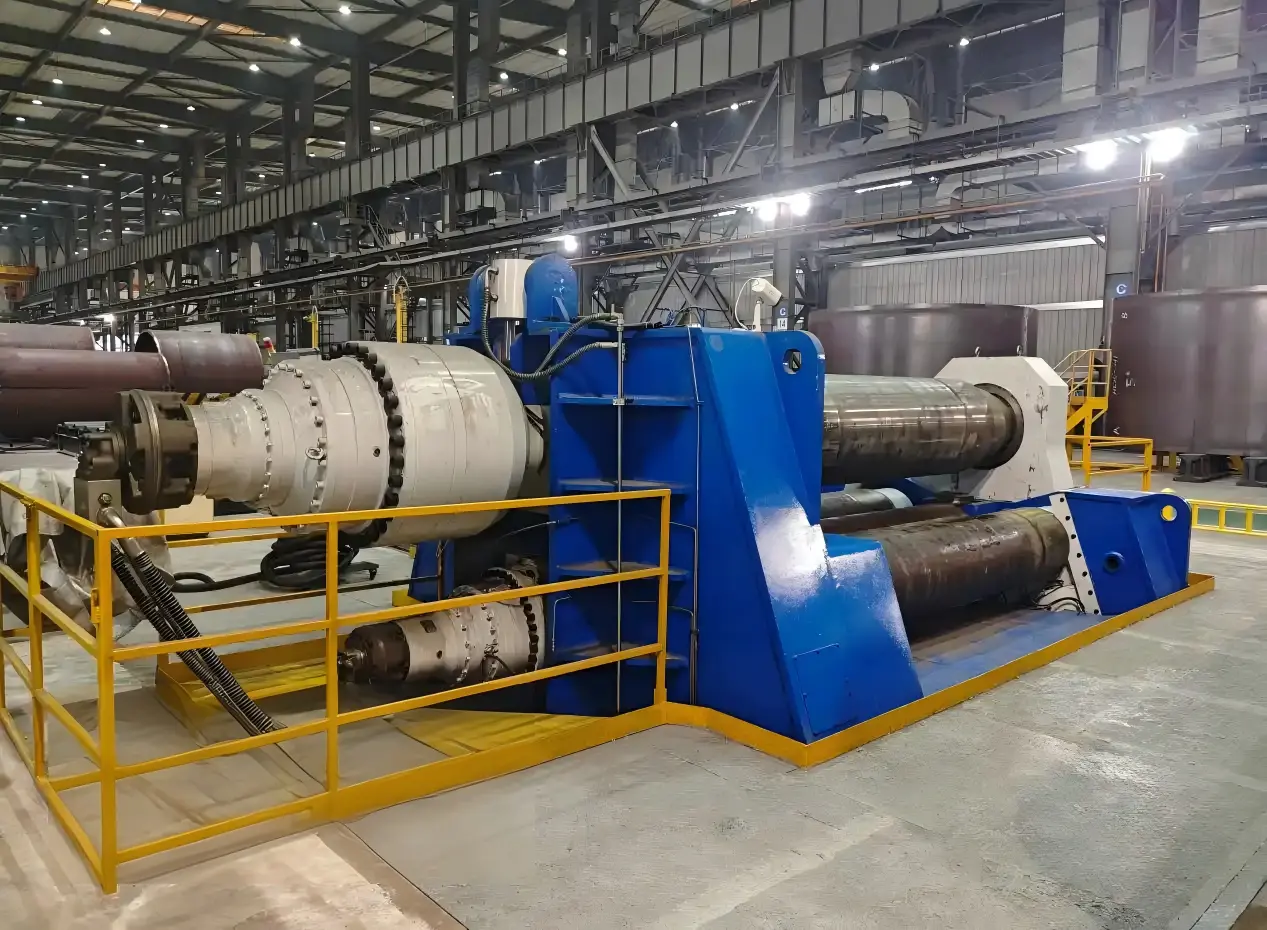

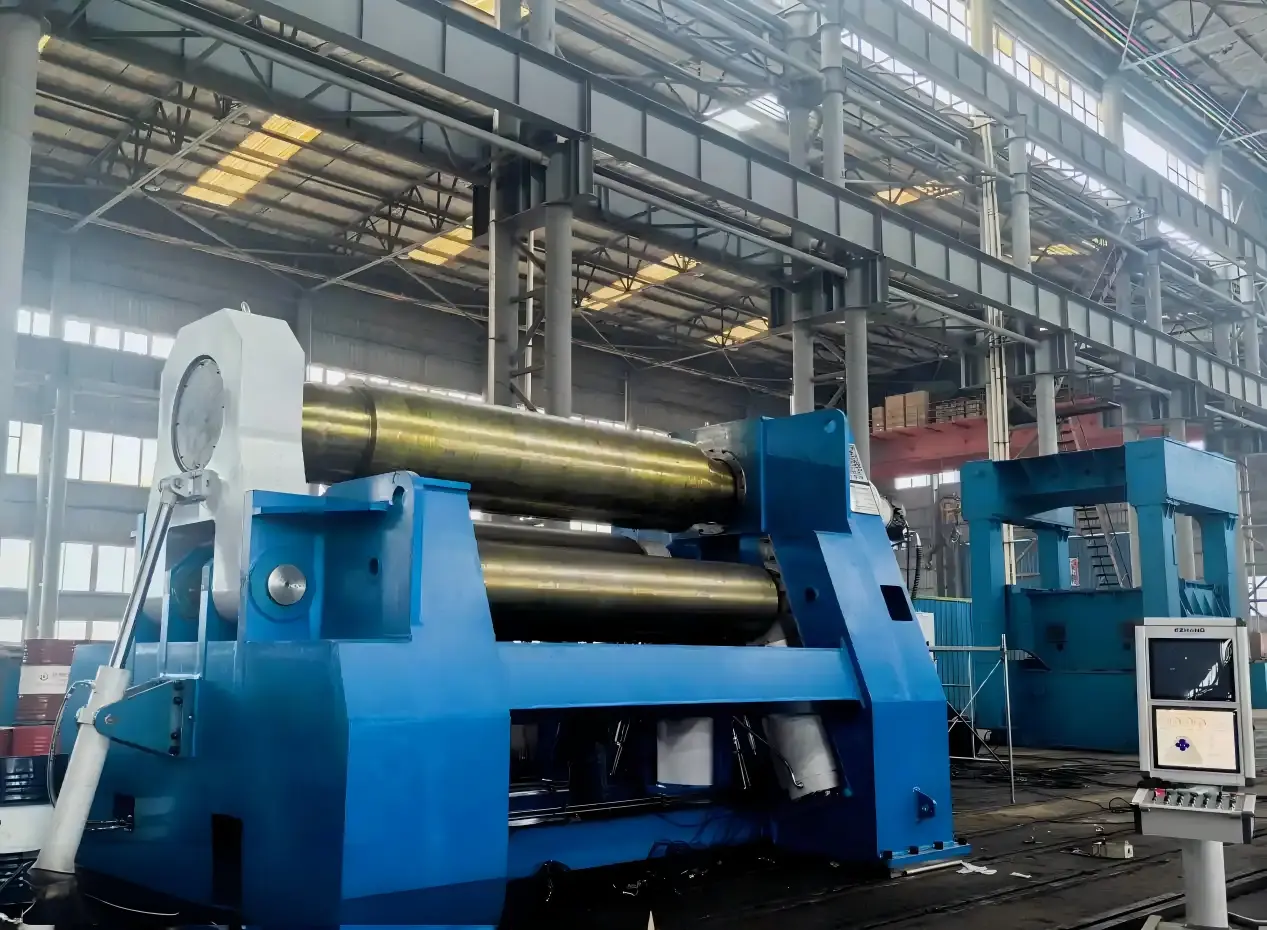

لورش الحاويات الخاصة بها، أمر Shanghai Boiler Works بآلة لف لوحات بأسطوانات أربعة كاملة هيدروليكية EZW12Y-1500Tx3200 من EZHONG.
كان أمرًا أساسيًا لهذا المشروع هو القدرة على التعامل ليس فقط مع اللف البارد التقليدي، بل أيضًا اللف الدافئ حتى 650 درجة مئوية واللف الساخن حتى 1,050 درجة مئوية.
بالنسبة لهذا المشروع، طلب العميل حلًا قادرًا على توفير:

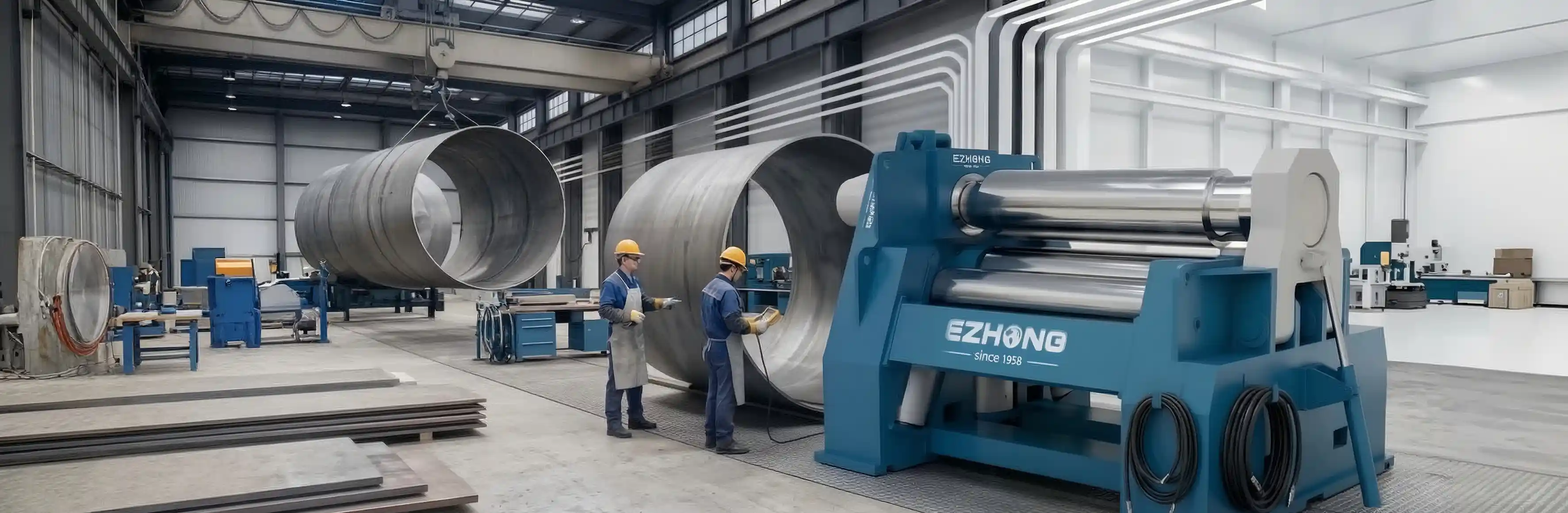

بناءً على متطلبات تشكيل وإنتاج المواد لدى شركة شاانغاي للصناعات الثقيلة، قامت EZHONG بتوريد آلة لف الصفائح الرباعية الهيدروليكية EZW12Y-1500Tx3200.
| عنصر | المواصفات |
|---|---|
| نموذج الجهاز | EZW12Y-1500Tx3200 |
| نوع الآلة | آلة لف الألواح الهيدروليكية الكاملة ذات أربع لفات |
| الحد الأقصى لقوة الأسطوانة العلوية | 1500T |
| قطر اللف العلوي | Ø860 مم |
| قطر اللف السفلي | Ø800 مم |
| قطر أسطوانة الجانب | Ø650 مم |
| الحد الأقصى لعرض اللوحة | 3200 مم |
| الحد الأقصى لسمك اللف | 105 مم |
| سمك الثني المسبق | حتى 90 مم |
| قوة الإنتاج للصفائح | 190 / 240 / 360 ميجا باسكال |
| القطر القياسي لللف | Ø1,600 مم |
| الحد الأدنى لقطر اللف | Ø1,000 مم |
| طول اللفة العاملة الفعال | 3,260 مم |
| سرعة اللف | 3.5 م/دقيقة |
| القطر الأقصى للدعم العلوي | Ø6,000 mm |
| سعة الدعم العلوي | 35 tons |
| طاولة الدرنات الغذائية | 16mx3.2 m |
| درجة حرارة اللف | بارد / دافئ / ساخن |
The upper and lower rolls are both driven, providing controlled and stable plate feeding during rolling. The hydraulic system controls the vertical and inclined movement of the lower and side rolls and enables precise positioning of the working rolls.
توفر الآلة قوة ضغط أقصى للأسطوانة العلوية تبلغ 1500 طن، مدعومة بزوجة دفع أسطوانة علوية تبلغ 450,000 نيوتن متر، مما يوفر القدرة الشكلية المطلوبة للف لوحات الصفيح الفولاذية الثقيلة.
The machine incorporates dedicated thermal protection measures to support warm and hot rolling. These include heat-resistant roll bearings and seals, thermal insulation between the hydraulic cylinders and working rolls, protected displacement sensors and hydraulic oil cooling.
تُصنع الدرنات العلوية والسفلية والجانبية من الفولاذ المطروق الساخن 60CrMnMo المعالج حراريًا إلى HB280-320. يتطلب المواصفات الفنية عمليات التشكيل المعدني والمعالجة الحرارية والتشكيل المعدني الخاضعة للرقابة، إلى جانب شهادة المواد والفحص فوق الصوتي.
تشمل الآلة دعما جانبيا أماميا وخلفيا ودعما علويا ونظاما غذائيا مدفوعا. يوفر الدعمان الجانبيان سعة رفع 25 طن لكل منهما، بينما يدعم الدعم العلوي القطع حتى Ø6,000 مم و35 طن.
يتضمن النظام الهيدروليكي دوائر تنظيم الضغط والتزامن والسرعة وتحكم سرعة الدرنة العاملة. تتحكم صمامات النسوب الهيدروليكية الكهربائية ومستشعرات الإزاحة في الحركة المتزامنة للدرنات السفلية والجانبية، بدقة ±0.15 مم. يعتمد نظام التحكم على الاستحواذ على البيانات والتحكم بالمنطق القائم على PLC.
من سمك اللوح وقوة المادة إلى قطر اللف وعرض العمل ودرجة حرارة التشكيل، يتطلب كل تطبيق لف لوح ثقيل تكوين آلة مصممة بشكل صحيح.
