آلة طي الألواح 3-لفات هي آلة تشكيل معادن ثقيلة الوزن التي تطوي ألواح المعادن إلى أشكال أسطوانية أو مخروطية أو مقوسة مخصصة باستخدام ثلاث لفائف دوارة مرتبة في تكوين هرمي.
توضع الصفيحة بين بكرتين سفليتين وبكرة علوية واحدة. يقوم النظام الهيدروليكي بتعديل موضع البكرة العلوية، وتدور البكرات لثني الصفيحة. تمرير متعددة تزيد تدريجيًا من نصف القطر حتى يتم تحقيق القطر المطلوب.
If you are a fabricator, equipment manufacturer, project engineer, or industrial producer—and if you are seeking precise heavy plate forming solutions tailored to your production requirements—we can provide customized 3-roll bending systems to match your specifications, capacity needs, and budget. From single-series standard machines to specialized wind tower and marine configurations, EZHONG delivers the right solution for your application.
اختر السلسلة التي تطابق متطلبات الإنتاج الخاصة بك — من CNC هيدروليك عام إلى تكوينات متخصصة لأبراج الرياح والبحرية
اختر بين سلسلتنا لمسافة المركز المتغيرة هيدروليكية CNC، المتخصصة لأبراج الرياح، وسلسلة آلات طي الألواح البحرية
| الميزة | مسافة مركزية متغيرة هيدروليكية CNC | آلة ثني صفائح برج الرياح | آلة ثني الصفائح البحرية |
|---|---|---|---|
| سلسلة الموديل | EZW11S / EZW11X / EZW115 | إي زد دبليو 11 إكس - دبليو تي | 3 آر-مارين |
| نطاق سمك اللوح | من 8 إلى 360 مم | 30-120 ملم | 60-200 مم |
| نطاق عرض الصفيحة | من ٢٠٠٠ إلى ٣٢٠٠ ملم | 2500-4500 مم | 12000-21000 مم |
| السعة القصوى | ثمانية آلاف أطنان | لم يتم توفير النص أو المحتوى للترجمة. يرجى تقديم الزر أو النص المطلوب ترجمته. | 4500 أطنان |
| التقنية الأساسية | تحكم هيدروليكي VCD | تقنية الغلاف المائل | تقنية ترخيص سميث |
| التطبيقات الرئيسية | أوعية الضغط، الغلايات، الأنابيب | أبراج توربينات الرياح | هيكل السفن، المكونات الهيكلية |
| سرعة الإنتاج | المعياري | 20-30 دقيقة/قسم الأبراج | المعياري |
| التفاصيل | عرض التفاصيل → | عرض التفاصيل → | عرض التفاصيل → |
في الثمانينيات، اخترع EZHONG أول آلة انحناء لوحات بثلاث لفات هيدروليكية كاملة في الصين، مما يحطم احتكار التكنولوجيا الأجنبية. يسمح VCD بضبط الدوار العلوي بشكل مستقل في كل من الاتجاه الأفقي والرأسي.
تكوينات ثنائية الدفع، ثلاثية الدفع، أو رباعية الدفع بناءً على سمك اللوح وقوة المادة. التوزيع المثالي للطاقة يضمن جودة الانحناء المتسقة عبر نطاق المواصفات الكامل.
يمثل EZW11S-360×3200 أكبر آلة انحناء لوحات بثلاث لفات مفردة في العالم بقوة قصوى 8000 طن وطاقة قدرة سمك لوح 360 مم. يصنع EZHONG فقط بهذا الحجم.
خيارات NC/CNC مع قدرة التشخيص عن بعد. مراقبة في الوقت الفعلي لوضع الدوارات، والضغط، والتشوه المادي. التعويض التلقائي عن الارتداد والتغيرات في المادة.

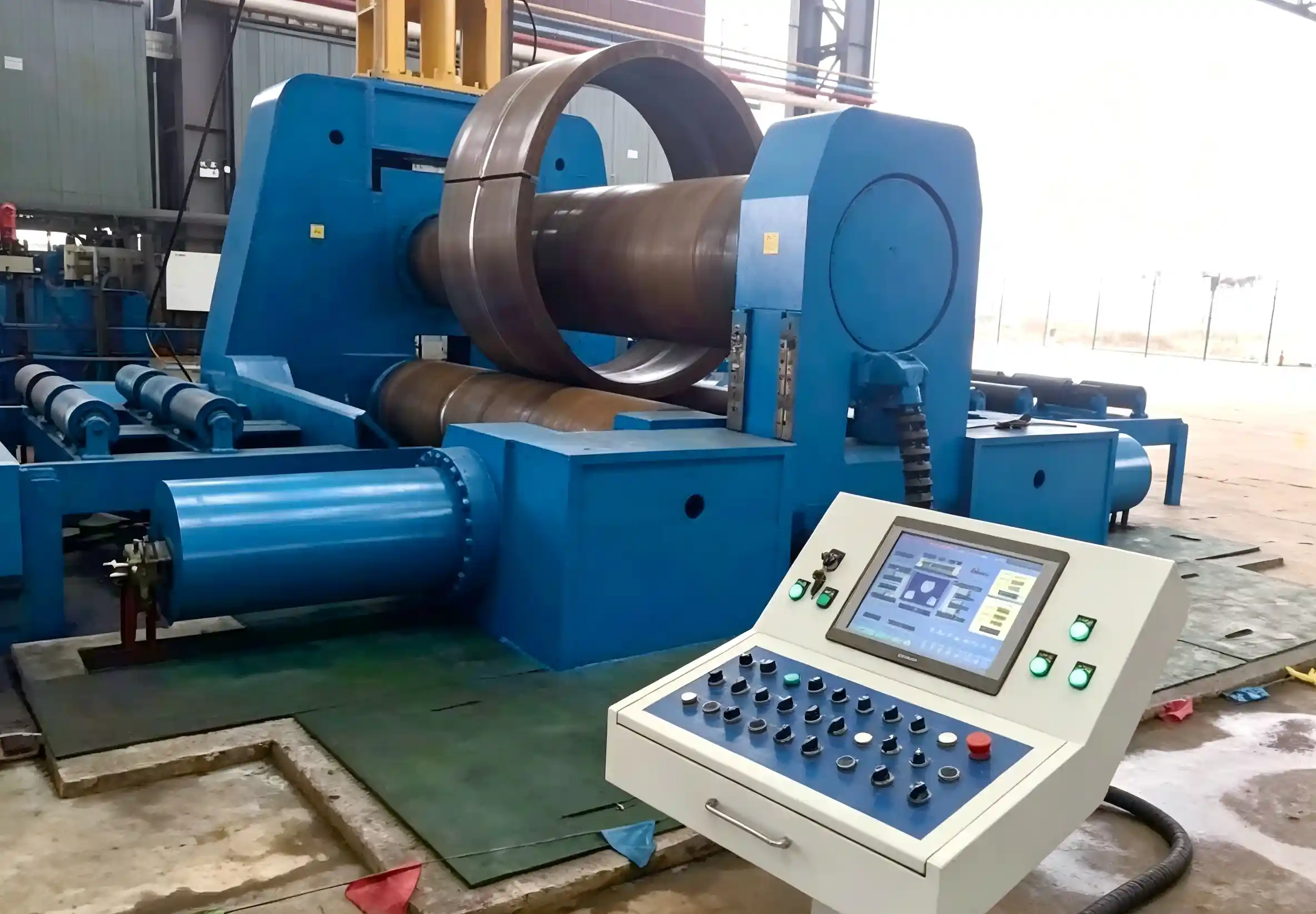

لف أقسام الأبراج المخروطية بسمك 30-120 مم في 20-30 دقيقة لكل قطعة.
يخدم EZHONG أكثر من 70% من أفضل مصنعي الأوعية تحت الضغط في الصين.

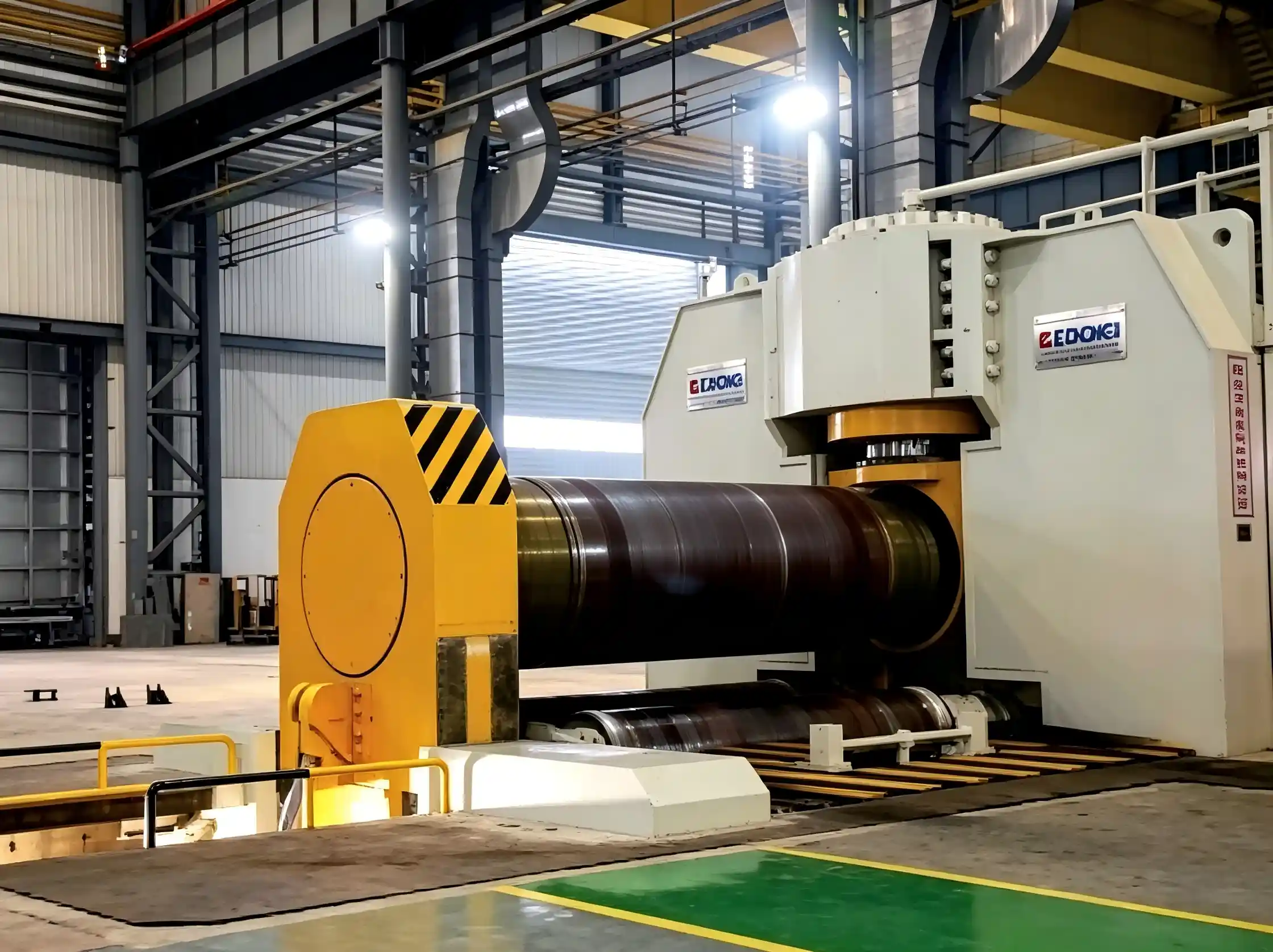

لف ألواح هيكل السفن 60-200 مم حتى طول 21 متر.
لف صفائح جدران الأنابيب السميكة 50-200 مم للتطبيقات البحرية والضغط العالي.

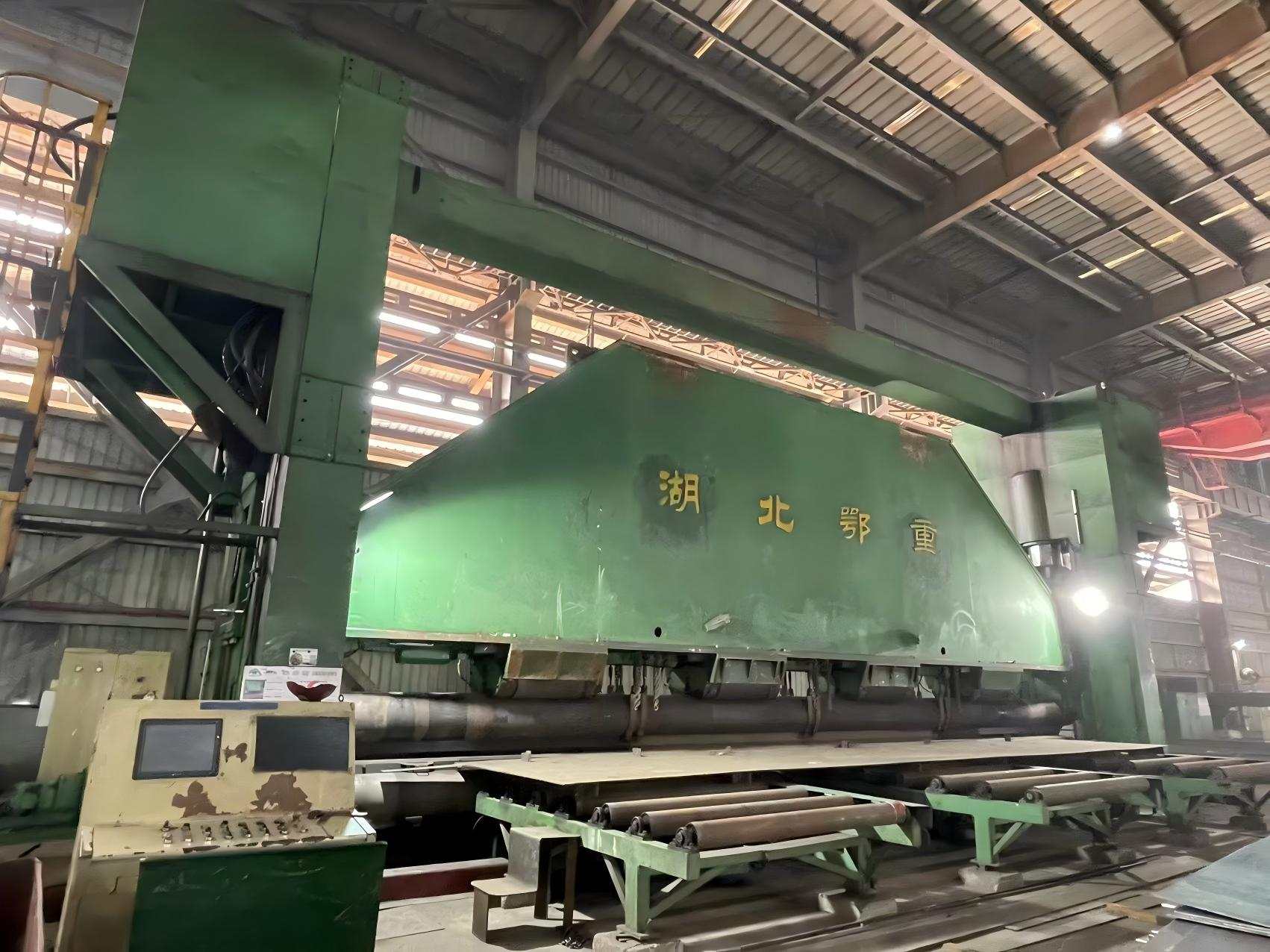

لف مكونات مصدقة TS16949 للنووي والفضاء الجوي.

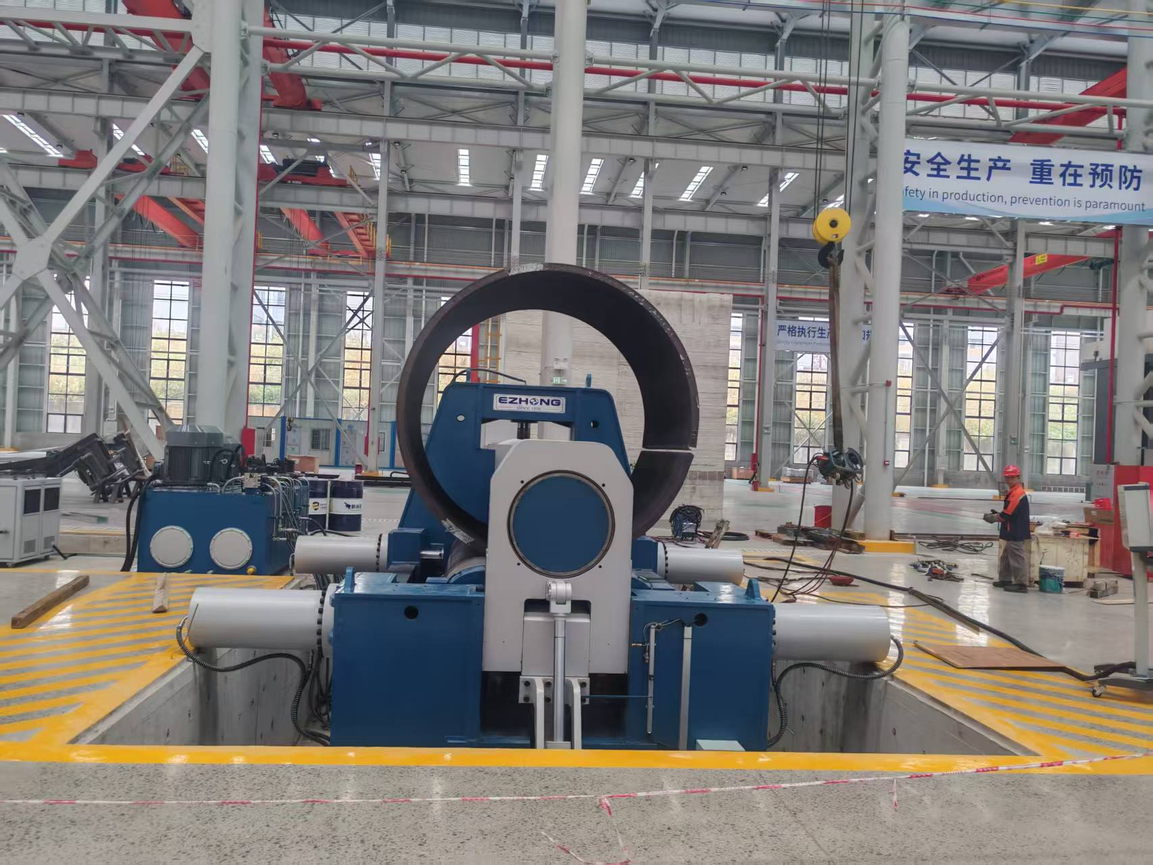

لف أشعة الجسور والفولاذ المعماري بسمك 60-150 مم.
آلات 3 أسطوانات مثالية للصفائح السميكة (≥20 مم) واللفات ذات القطر الكبير. آلات 4 أسطوانات مثالية للصفائح المتوسطة (6-50 مم) والعمل الدقيق. للصفائح ≥20 مم، يُوصى بـ 3 أسطوانات.

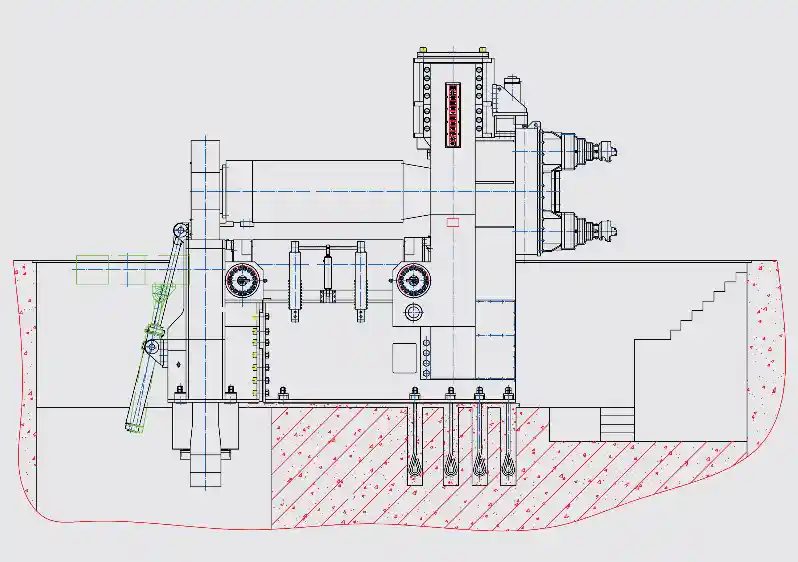

المسافة المركزية المتغيرة (VCD) تعني أن الأسطوانة العلوية يمكن أن تتحرك بشكل مستقل في الاتجاهين الأفقي والعمودي، وليس ثابتة. هذا يتيح تحسين الطي المسبق بنسبة 40%، أقطار لف أدنى أصغر، وتوفير 30% في تكلفة الأساس.
360 مم لنموذج EZW11S-360×3200 — أطول طول عالمي لجهاز طي لفات بثلاث أسطوانات.
نعم، مع حزمة اللف الساخن الاختيارية لدرجات حرارة تصل إلى 300 درجة مئوية.
نماذج قياسية: 4-6 أشهر. نماذج أبراج الرياح المتخصصة: 5-7 أشهر. نماذج بحرية: 6-8 أشهر.
نعم، بما في ذلك التركيب الموقعي، التشغيل الأولي، وتدريب المشغل لمدة 3-5 أيام.
